Gateway / Protokol omvandlare

PROFINET till Modbus Master Converter

4kV isolering mellan PROFINET och Modbus

Vibrations- och stöttåligt metallhölje

Drifttemperatur: -40°C till 105°C

1x RS485 upp till 115200 bps för RS485

1x Ethernet-portar 10/100 Base-T Autosensing

DIN-skena monteras

Strömingång: 10-40VDC, 8-26VAC

Konfiguration via mjukvara

Mått: 76mm x 86mm x 40mm

Vikt: 250g

Gateway från Ethernet Slave till Profibus Master
Protokoll / hierarki: DP-V0 Slave
Profibus Speed ​​(Kbps) i 10 steg från 9,6 - 12000
Speed ​​Inställning är automatisk
max. Inmatningsdata Längd: 240 byte
max. Utmatningsdata Längd: 240 byte
Adressinställning: 0 ~ 126 Set By Dip Switch eller EEPROM
Ethernet Protokoll: TCP / UDP Server / Client
Konfiguration: Webkonfiguration

Seriell till Hart konvertera
Tillåter 2 st. HART MASTERS
Point-to-Point eller Multi-Drop Hart Mode
Möjlighet att ansluta 15 HART-moduler
Point-to-point eller multi-drop HART mode
För konfiguration av moduler
Isolerad COM 1: RS-232 / 422/485 < Br> PWR / Run / Err Indikation LED
Inbyggd vakthonad
4 kV ESD Protection

PROFIBUS till HART CONVERT, Gateway
4 x HART kanaler
max. 2 st. HART Masters
Point-to-Point eller Multi-Drop HART Mode
Möjlighet att ansluta 15 HART-moduler
PWR / Run / Err Indication LED
Inbyggd vakthonad
4 kV ESD Skydd
Driftstemperatur -25-75 ℃
För DIN-skena montering

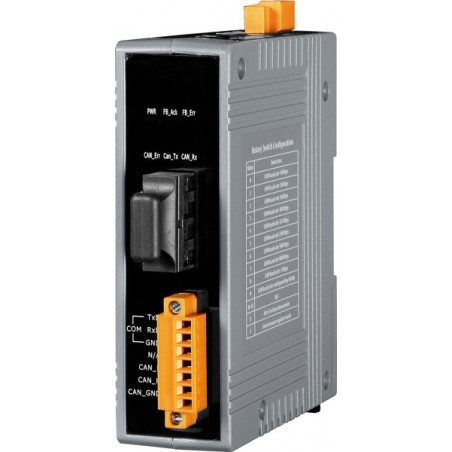

Överföringshastighet (bps): 10K - 1M
Terminator Motstånd: 120 Ohms
3000VDC DC-till-DC-isolering 2500Vrms för foto-par
ISO 11.898-2, CAN 2.0A och CAN 2,0 B
SC singelmod,
1310 nm
RS-232 COM1 10 - + 30VDC oreglerat
-25 - + 75 grader driftemperatur
10-90% fuktighet

Ethernet Gateway för CANopen nätverk och Modbus RTU
1 x RJ45 10 / 100Mbps
Protokoll: Modbus TCP Server
1 x RS232 / RS485-port (ej isolerad)
Modbus RTU slav
Överföringshastighet: 1200 för att 115200
1 x CAN-port
CANopen
CAN Överföringshastighet: 10K - 1M
Inbyggd 120 ohm terminering
Dimensioner: 122 x 72 x 33 mm
Matningsspänning : 10 - 30VDC, 2,5Watt
Arbetstemperatur: -25 - + 75 ° C
DIN fäste

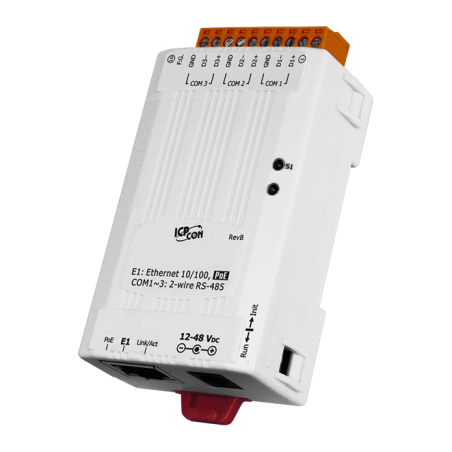

Stöder Modbus TCP/UDP master och slav
Stöder Modbus RTU/ASCII master och slav
Max. TCP-anslutningar (masters) per seriell port: 32
1 x RJ45 Ethernet
3 x RS485-portar
Max. 254 anteckningar
Max. överföringshastighet: 115,2 kbps
12 - 48VDC / 1,7 Watt
Mått: 95 x 52 x 27 mm
Temperatur: -25 - +75°C
Statisk IP eller DHCP
Webbserver för konfiguration (HTTP)
Automatisk RS-485 riktningskontroll
Plintblock
Kostnadseffektiv Modbus-gateway

Protokollomvandlare från M-BUS-enheter till PC/PLC som är Modbus Master
Upp till 20 M-BUS-enheter (meter)
RS485 Modbus-gränssnitt för Modbus-master
Gratis installationsprogram
Matningsspänning: 18 - 35VDC, 15 - 21VAC
Max. strömförbrukning: 4 Watt
Baudhastighet: 1200 - 115 200 baud
Galvanisk isolering
Temperatur: -40 - +70°C
Mått: 71 x 60 x 60 mm

Stöd M-Bus Standard: EN-13757, CJ / T -188
1 x RJ45 Modbus TCP
1 x M Buss för max 100 slavar
M-Bus Power Limiter
1 x RS232 för firmwareuppdatering
Modbus TCP / RTU Funktionskod 0x03 och 0x04 för att läsa mätdata
Baudränta: DIP-omkopplare till M-buss och seriell port från 300 till 115200 bps.
Standard M-Bus Port-dataformat: Databit 8, Paritet Straight, Stopp Bit 1
Stödjer upp till 100 m buss Slavar
M-Bus Power Protection
Kortslutningsskydd på M-Bus
Firmware Uppdateringar via serie Port
PWR, MTX och MRX 3 LED-indikatorer
Väggmontering
mått: 123 x 102 x 40 mm
Spänning: 10 - 30VDC

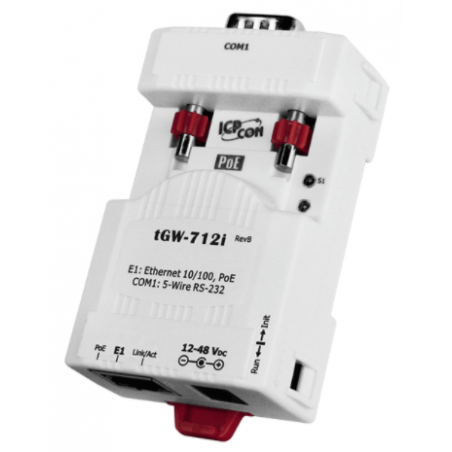

Kompakt Modbus / TCP för RTU / ASCII Gateway med Poe
får inte programmeras
1 x RJ45 10/100Mbps
1 x RS232 (DB9 Han) Reviews Stödjer Modbus TCP / UDP Master och Slave
Stödjer Modbus RTU / ASCII Master och Slave
Baud Rate Upp till 115.200 BPS
Självmätare för RS232
IEEE 802.3af - Poe (PD)
Supply spänning U / Poe: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
Din konsol
Driftstemperatur: -25 - + 75 ° C

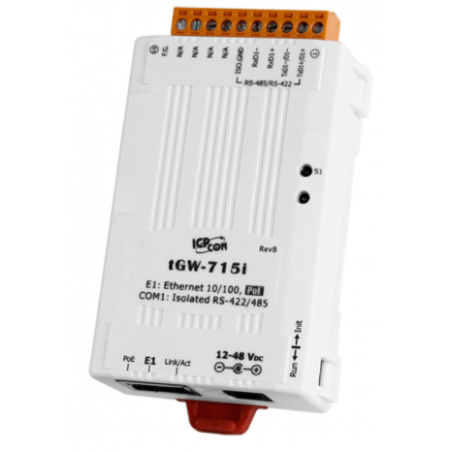

Kompakt Modbus / TCP till RTU / ASCII-gateway med PoE
inte nödig programmera
1 x RJ45 10 / 100Mbps
1 x RS485 / 422 (skruvanslutning)
Baud rate upp till 115.200 bps
Själv tuner för RS485 / 422
Automatisk växellåda / mottagningsriktning av RS485
IEEE 802.3af - POE (PD)
Matningsspänning u / PoE: 12 - 48VDC 2Watt
Dimensioner: 90 x 52 x 27 mm
DIN fäste
Arbetstemperatur: -25 - +75°C

Kompakt Modbus / TCP till RTU / ASCII-gateway med PoE
inte nödig programmera
1 x RJ45 10 / 100Mbps
1 x RS232 / RS485 / RS422 (plint)
Välj endast ett COM-port som gränssnitt
3-polig RS232 (RX, TX, GND)
Baud rate upp till 115.200 bps
Själv tuner för RS232
IEEE 802.3af - POE (PD)
Matningsspänning u / PoE: 12 - 48VDC 2Watt
Mått: 90 x 52 x 27 mm
DIN Fästets
Arbetstemperatur: -25 - +75°C

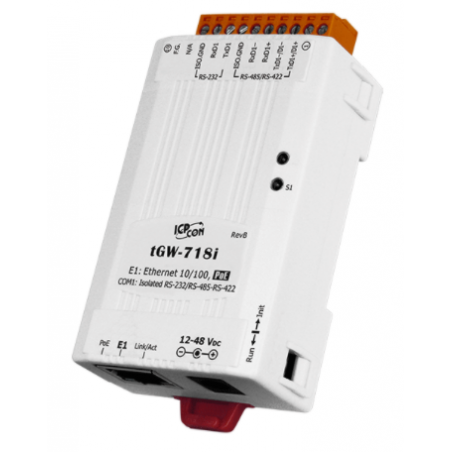

Kompakt Modbus / TCP till RTU / ASCII-gateway med PoE
inte nödig programmera
1 x RJ45 10/100Mbps
1 x RS232 (plint) - 5-polig
1 x RS485 (plint ) - 2-polig
Baud rate upp till 115.200 bps
Själv tuner för RS232
IEEE 802.3af - POE (PD)
Matningsspänning u / PoE: 12 - 48VDC 2Watt
Dimensioner: 90 x 52 x 27 mm
DIN fäste
Arbetstemperatur: -25 - +75°C

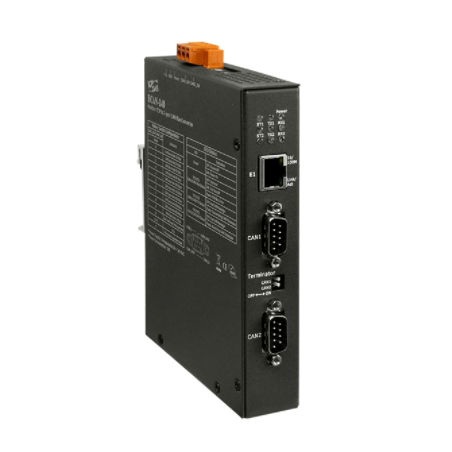

Support Ingångsspänning 10 ~ 30VDC
Fullt kompatibel med ISO 11898-2 Standard
1 x RJ-45 Ethernet-gränssnitt
2 x CAN Bus 9-Pole D-Sub
Mekaniskt urval av buss Baudränta
Stöd för buss-ID-filterfunktion
Support för CAN Bridge
CAN Bus Monitoring
Kan baud rate från 10kbps till 1 Mbps
Modbus TCP-klient / Serverfunktion via konfiguration
Stöd för TCP / UDP CAN pair anslutning
Bootloader för firmwareuppdateringar
Matningsspänning: 10 - 30VDC
Driftstemperatur: -25 till + 75 ° C
Mått: 147 x 107 x 26 mm

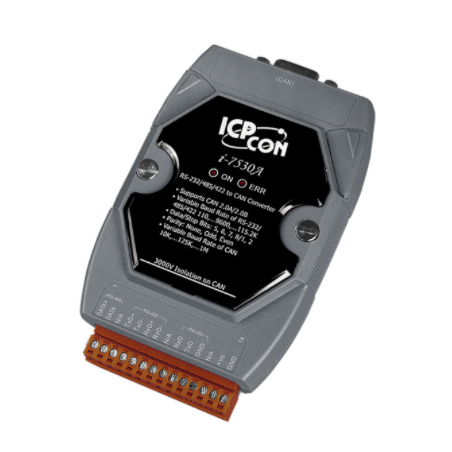

Modul till CAN 2.0A och B
ISO 11898-2 Standard
Baudrate 10kbps för 1M bps
Programvara för inställning av CAN och RS232 / 422/485
Transparant data mellan RS-232/485 / 422 och CAN bus
Full duplex på RS-232/422 enheter stöds inte
CAN bus Baud Rate Configuration
kan acceptera filterkonfiguration
CAN 2.0A eller 2.0B Särskilt val
RS232 / 485/422 Baudhastighet och datafilinställning
RS232/485/422 Svarternativ
Inställning: Normal eller pair anslutning

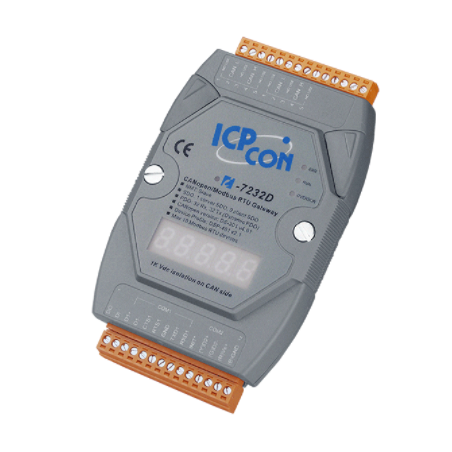

NMT CAN Open slave
Modbus RTU Master
Felkontroll: Nod Guarding Protocol
Node ID: Inställning can_mru Utility Software eller LSS Protocol
PDO-lägen: Eventless, Externt begärt, cyklisk och acyklisk synkronisering < Br> Bob Mapping: Variable
Antal SDO: 1 Server, 0 Klient
CANopen Version: DS-301 V4.02
Enhetsprofil: DSP-401 V2.1
CIA DSP -305 V1 .1
Kan baud rate: 10k - 1Mbps
Modbus Baud Rate 1200 - 115,200 bps
LED-indikatorer Kör, Err och överskridande
Max. 10 Modbus RTU I/O-moduler
Support program för konfiguration
7-segment LED till DISPLAY NODE ID
CAN baudhastighet och RS-485 baudhastighet

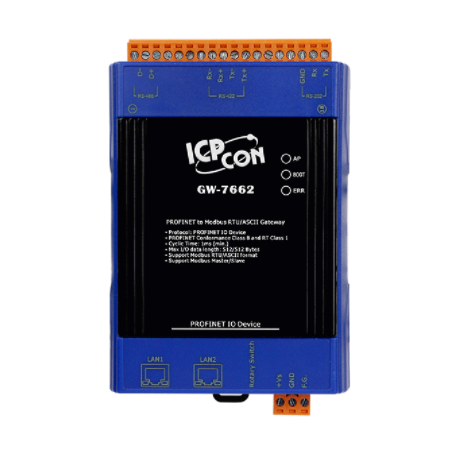

PROFINET / MODBUS konverter Gateway
PROFINET klasse B og RT klasse 1
1 x RJ45
Cyklisk tid: 1ms (min)
Generisk GSDML-fil (version 2.25)
Max længde af input/output data er 512/512 bytes
Understøtter Modbus Master og Slave mode
Understøtter Modbus RTU- og ASCII -format
RS232 eller RS422 eller RS485
Baud rate for COM1 fra 1,2 til 460,8 kbps
LED-indikatorer
4 kV kontakt ESD-beskyttelse til enhver terminal
Strømforsyning: +10 til +30 VDC
Driftstemperatur: -25 til +75°C

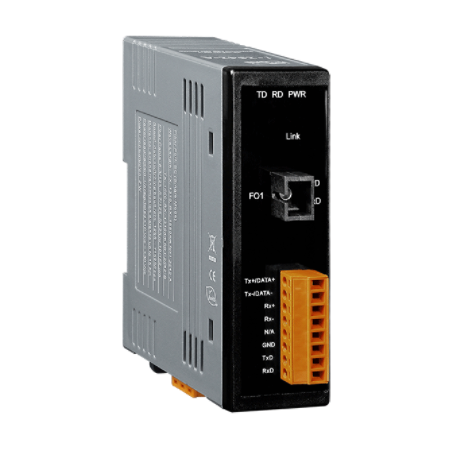

Modul B - Serie för fiber - Fiber för seriell länk
Automatisk RS-485 Direktstyrning
Optiska fibrer Tillåter överföring upp till 15 km till en modul
undviker Lightning och EMI / RFI-interferens
Stödjer +10 VDC ~ +30 VDC
ESD Protection för datalinje RS-232/422/485
DIN-skena montering
Stöd driftstemperaturer från -25 ° C ~ +75 ° C

Modul A - Serie för fiber - Fiber för seriell länk
Automatisk RS-485 Riktningsstyrning
Optiska fibrer Tillåter överföring upp till 15 km till B Modul
Undvik Lightning och EMI / RFI Interference
Stödjer +10 VDC ~ +30 VDC
ESD Protection för datalinje RS-232/422/485
DIN-skena montering
Stöd driftstemperaturer från -25 ° C ~ +75 ° C
