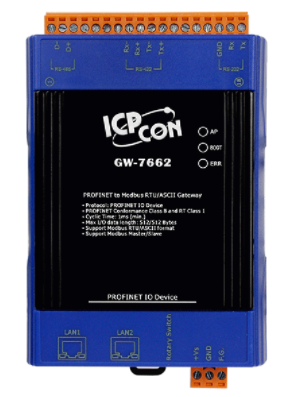

PROFINET / MODBUS konverter Gateway
PROFINET klasse B og RT klasse 1
1 x RJ45
Cyklisk tid: 1ms (min)
Generisk GSDML-fil (version 2.25)
Max længde af input/output data er 512/512 bytes
Understøtter Modbus Master og Slave mode
Understøtter Modbus RTU- og ASCII -format
RS232 eller RS422 eller RS485
Baud rate for COM1 fra 1,2 til 460,8 kbps
LED-indikatorer
4 kV kontakt ESD-beskyttelse til enhver terminal
Strømforsyning: +10 til +30 VDC
Driftstemperatur: -25 til +75°C

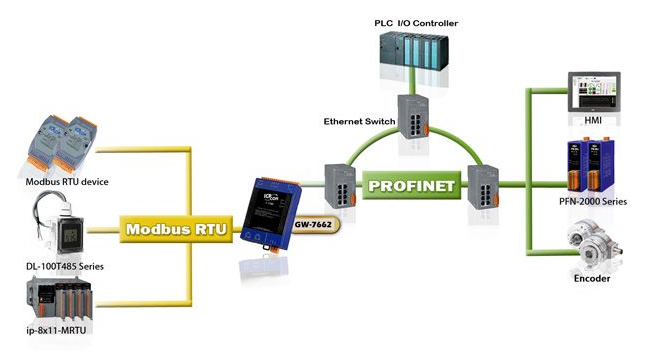

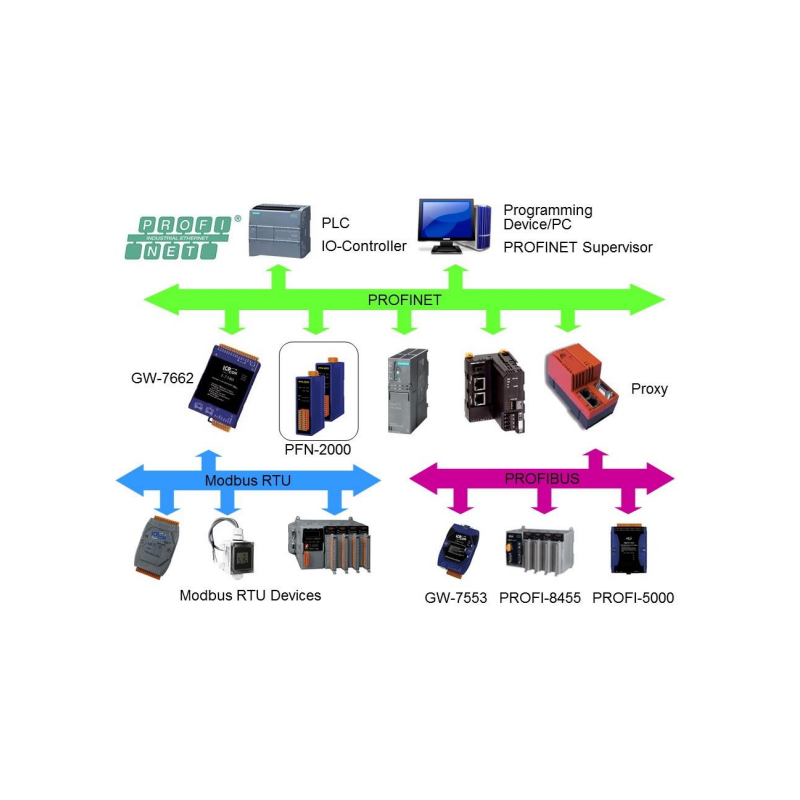

ETH-PROFI-MOD-I er specielt designet til PROFINET IO-enhed. Det giver PROFINET-controlleren adgang til Modbus-enheder. Disse Modbus-enheder kan være en PLC, eller en sensor, MODBUS 7000 serie moduler og så videre. Vi leverer også en hjælpesoftware til brugere til at konfigurere ETH-PROFI-MOD-I. Ved at bruge dette modul kan brugere nemt sætte deres Modbus-enheder ind i PROFINET-netværket.
