Kompakt Modbus / TCP till RTU / ASCII-gateway med PoE
inte nödig programmera
1 x RJ45 10/100Mbps
1 x RS232 (plint) - 5-polig
1 x RS485 (plint ) - 2-polig
Baud rate upp till 115.200 bps
Själv tuner för RS232
IEEE 802.3af - POE (PD)
Matningsspänning u / PoE: 12 - 48VDC 2Watt
Dimensioner: 90 x 52 x 27 mm
DIN fäste
Arbetstemperatur: -25 - +75°C

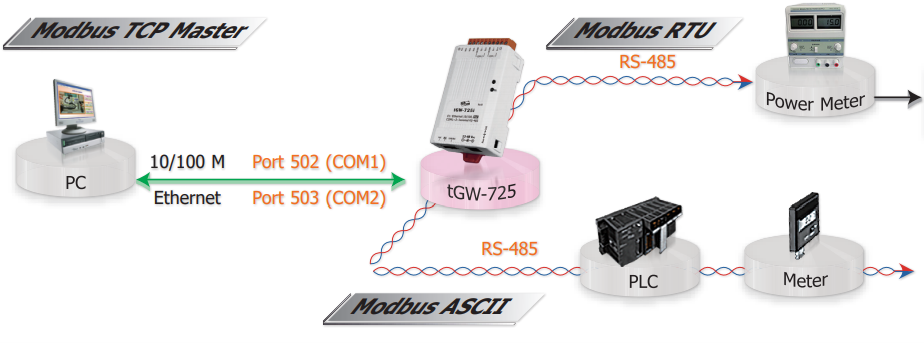

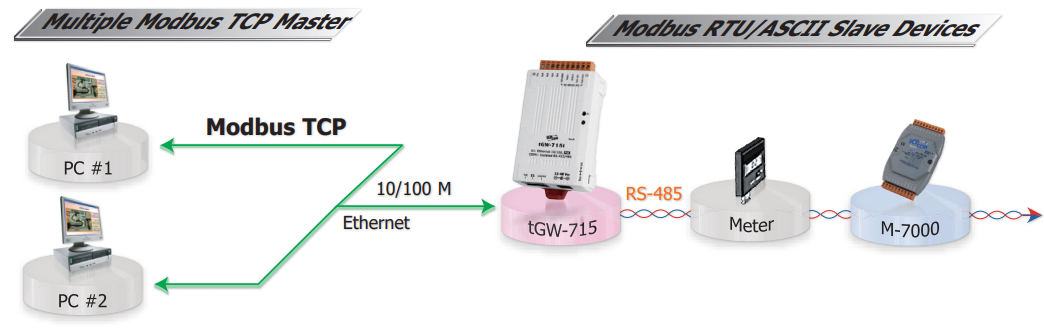

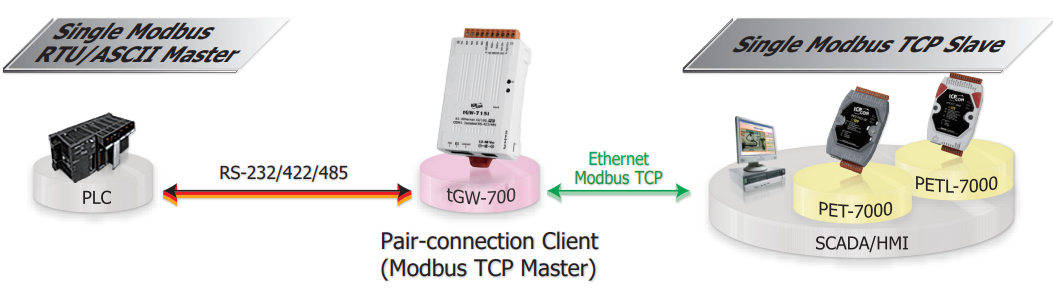

ETH-MODGW7xx serien är en Modbus-gateway som möjliggör en Modbus TCP / IP - UDP värd att kommunicera med seriell Modbus RTU / ASCII fjärrterminalenheter via ett Ethernet-nätverk, vilket eliminerar kabellängd begränsning av etablerade och seriell kommunikationsanordningar . Modulen kan användas för att skapa ett par-anslutning ansökan (par-anslutning) samt seriell-bro eller seriell-tunnel ansökan) och kan då dirigera data över TCP / IP mellan två seriella Modbus RTU / ASCII-enheter, är användbar när du ansluter stordatorer, servrar eller andra seriella enheter med Modbus RTU / ASCII-protokoll och har inte ens Ethernet kapacitet. Det maximala antalet TCP-anslutningar för varje serieport är upp till 32 (RevB), detta har flera master tillgång till slav enheter i samma serieport. Läs cache-funktionen används för att spara tidigare förfrågningar och svar i minnesbufferten i ETH-MODGW7xx. När andra HMI / SCADA ordnade styrenheten sänder samma förfrågningar till samma RTU slav anordningen återgår den cachade svaret omedelbart. Detta särdrag reducerar dramatiskt belastningen på de seriella
port kommunikation och möjliggör snabbare TCP svar, och förbättrar stabiliteten i hela systemet
Rev:. LO
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
16 x Digital output over Ethernet / MQTT
Open Collector: op til +50VDC / 650mA per kanal
Indbygget Web-Server
Modbus TCP/UDP- og MQTT-protokoller
2 ports Ethernet-switch (LAN Bypass) til Daisy-Chain
Dobbelt vagthund (programmerbar
I/O-pair forbindelse (Push og Poll)
Understøtter webkonfiguration og firmwareopdatering via Ethernet
16 x udgangskanaler med Safe power up output setting
Safe output setting at lost contact
Wet er aktiv ved spænding ind
Dry er aktiv ved sluttekontakt
LED-display for at vise I/O-status
Mål: 127 x 99 x 33 mm
Forsyningsspænding: 10 - 48VDC / 3W
8-kanalig analog utgångsmodul, Modbus-protokoll
Source type ström utgångar
8 x 12-bitars analoga utgångar
Individuell kanal-konfiguration
Kabelbrytningsdetektering vid 4-20mA
8kV ESD-skydd
Programmering av uppstart värde
Programmering av säkerhetsvärde
Temperatur -25 till +75°C
8 x Analoga ingångar - Samplingsfrekvens 25 gånger per sekund
8 x ingång - Enkelsäng: ± 1,28V, ± 2,56V, ± 5,12V, ± 10,24V
ingång 1 - 4 Kan vara 4-20mA
webbserver för konfiguration och fjärrövervakning
Behörigheter: Administratör, haneager, Användare
Uppgifter
50 Schema Planerat
50 Villkoret
20 Övergyllt
Email Larm av Definierade villkor
stöder krypterade e-postservrar, till exempel Gmail
RTC med NTP-serverns synkronisering
Ingen programvara krävs
Grundläggande skript Support för Avancerad flexibilitet
Logga in - Grafpresentation
statisk eller DHCP IP-adresskonfiguration
Modbus, SNMP, fjärrservice, IP-filtrering
On-Site Update
Supply Spänning: PoE eller 9 - 28VDC
PROFINET / MODBUS konverter Gateway
PROFINET klasse B og RT klasse 1
1 x RJ45
Cyklisk tid: 1ms (min)
Generisk GSDML-fil (version 2.25)
Max længde af input/output data er 512/512 bytes
Understøtter Modbus Master og Slave mode
Understøtter Modbus RTU- og ASCII -format
RS232 eller RS422 eller RS485
Baud rate for COM1 fra 1,2 til 460,8 kbps
LED-indikatorer
4 kV kontakt ESD-beskyttelse til enhver terminal
Strømforsyning: +10 til +30 VDC
Driftstemperatur: -25 til +75°C
