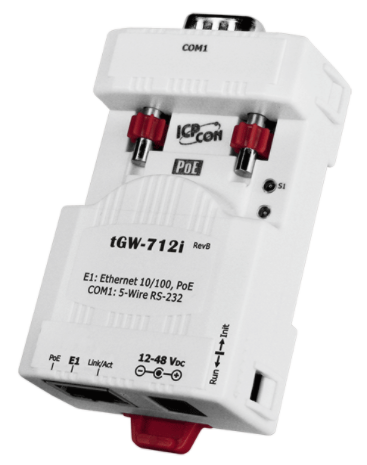

Kompakt Modbus / TCP för RTU / ASCII Gateway med Poe
får inte programmeras
1 x RJ45 10/100Mbps
1 x RS232 (DB9 Han) Reviews Stödjer Modbus TCP / UDP Master och Slave
Stödjer Modbus RTU / ASCII Master och Slave
Baud Rate Upp till 115.200 BPS
Självmätare för RS232
IEEE 802.3af - Poe (PD)
Supply spänning U / Poe: 12 - 48VDC 2Watt
Mål: 90 x 52 x 27 mm
Din konsol
Driftstemperatur: -25 - + 75 ° C

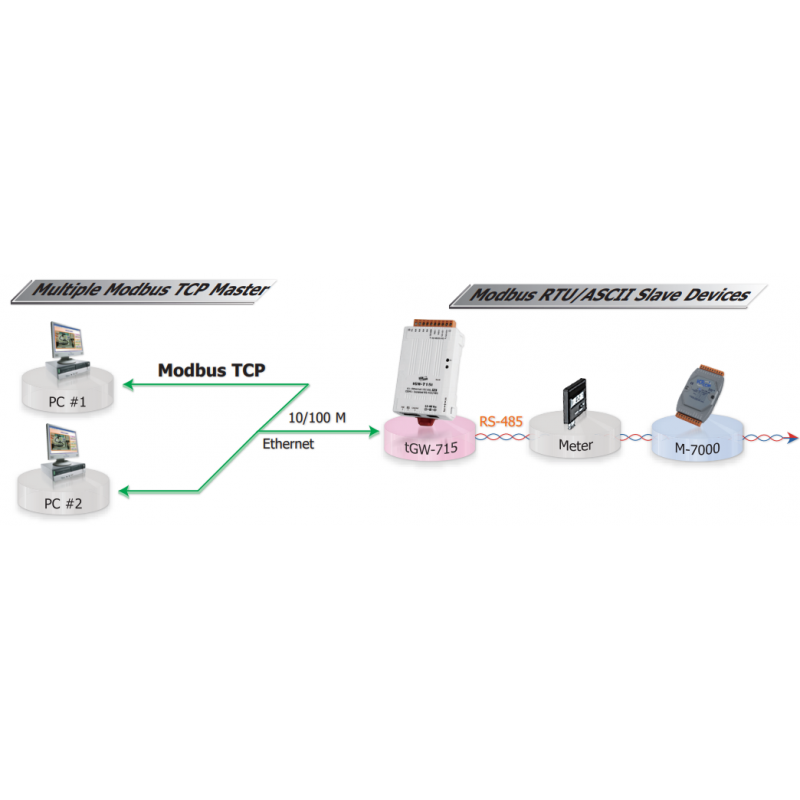

ETH-MODGW7xx serien är en Modbus-gateway som möjliggör en Modbus TCP / IP - UDP värd att kommunicera med seriell Modbus RTU / ASCII fjärrterminalenheter via ett Ethernet-nätverk, vilket eliminerar kabellängd begränsning av etablerade och seriell kommunikationsanordningar . Modulen kan användas för att skapa ett par-anslutning ansökan (par-anslutning) samt seriell-bro eller seriell-tunnel ansökan) och kan då dirigera data över TCP / IP mellan två seriella Modbus RTU / ASCII-enheter, är användbar när du ansluter stordatorer, servrar eller andra seriella enheter med Modbus RTU / ASCII-protokoll och har inte ens Ethernet kapacitet. Det maximala antalet TCP-anslutningar för varje serieport är upp till 32 (RevB), detta har flera master tillgång till slav enheter i samma serieport. Läs cache-funktionen används för att spara tidigare förfrågningar och svar i minnesbufferten i ETH-MODGW7xx. När andra HMI / SCADA ordnade styrenheten sänder samma förfrågningar till samma RTU slav anordningen återgår den cachade svaret omedelbart. Denna funktion minskar dramatiskt belastningen på serie
portkommunikation och ger snabbare TCP svar, och förbättrar stabiliteten i hela systemet.
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
RS485 / RS422 / RS232 omvandlare för Meter-Bus mätare, ställdon, etc.
Stöder upp till 100 Meter-Bus meter (slavar)
När du väljer serieporten kan endast en väljas för att vara aktiv
2 x Baud-hastighet (M-bus och COM-port kan väljas med olika hastigheter)
Baudhastighet: 300 till 115 200 bps
Transparanta data - ingen protokollkonvertering
M-bussanslutning är 2-trådig, max. 350 meter.
större sträcka upp till 5 km kräver ett antal M-bus repeaters
Matningsspänning: 10 - 30VDC, 1,8 - 12Watt
Mått: 122 x 72 x 33 mm | Löstagbara plintar
Drifttemperatur: -25 - + 75 ° C
DIN fäste
Robust plasthölje
Ethernet till 6 Kanal Isolerad digital ingång / 6 Relä
Modbus TCP
Peer-to-peer mode
Webbaserad styrenhet med 8 digitala ingångar
Digital High är: +4 - +26VDC
8 x Digitala ingångar Opto-Isolerat
Gemensam jord
200Hz Counter - 24bit
Uppgifter: 50 Schema Planerad, 50 villkorade, 20 Tuffer Villkor
E-postlarm med definierade villkor
Stödjer krypterade e-postservrar som Gmail
RTC med NTP-serverns synkronisering
Ingen programvara krävs
Grafik (loggade data)
https / TLS krypterad
Statisk eller dhcp IP-adress Konfiguration
Modbus, SNMP, fjärrservice, IP-filtrering
On-site Update
Supply spänning: 9 - 28vdc
Mått: 98 x 78 x 36 mm
Trådlös nätverksbaserad digital I / O-modul med 1-tråds port
1 x Power Relay 12amp, COM NO, NC
1 x Digital Input Optoisolated, 0 - 26VDC
1-wire buss för 4 x Temp / Fuktgivare
Wi-Fi 802.11b/g/n
Antenn inkluderad
Räckvidd Upp till 100 meter
Logga in Input, Counter Value
Temperatur, fukt, relä läge och volt in
BASIC skript för avancerad flexibilitet
Skicka e-post-larm (upp till 8 e-postadresser)
Statisk eller DHCP IP-adress
RTC med NTP-Server synkronisering
Ingen programvara krävs
XML, Modbus/TCP och fjärrkontroller
On-site-uppdateringar
Avtagbar Terminalkontakt
