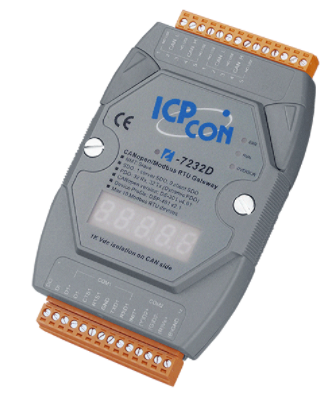

NMT CAN Open slave
Modbus RTU Master
Felkontroll: Nod Guarding Protocol
Node ID: Inställning can_mru Utility Software eller LSS Protocol
PDO-lägen: Eventless, Externt begärt, cyklisk och acyklisk synkronisering < Br> Bob Mapping: Variable
Antal SDO: 1 Server, 0 Klient
CANopen Version: DS-301 V4.02
Enhetsprofil: DSP-401 V2.1
CIA DSP -305 V1 .1
Kan baud rate: 10k - 1Mbps
Modbus Baud Rate 1200 - 115,200 bps
LED-indikatorer Kör, Err och överskridande
Max. 10 Modbus RTU I/O-moduler
Support program för konfiguration
7-segment LED till DISPLAY NODE ID
CAN baudhastighet och RS-485 baudhastighet

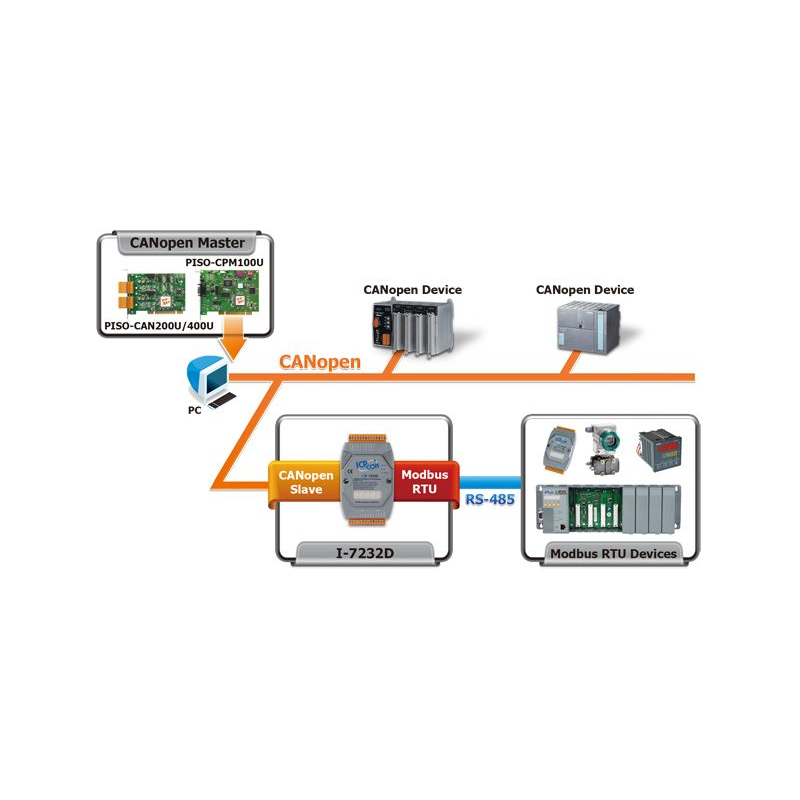

M485-Cano-Mod-I är en canopen slav för Modbus RTU Master Gateway och erbjuder ett Canopen Master-alternativ för att komma åt Modbus Slave-enheter. I Canopen-nätverket, M485-Cano-mod i en NMT-slav, SDO-server, PDO-tillverkare och PDO-konsument. Från Modbus-nätverket är det en Modbus RTU-mästare som omröstar alla fördefinierade data från Modbus RTU-slavar och överför canopen-kontrollkommandon till Modbus Slaves. M485-Cano-mod-I följer CANopen-specifikationen CIA-301 V4.02 och CIA-401 V2.1 och levererar många funktioner i Canopen-protokoll, såsom dynamiskt PDO, EMCY-objekt, felutgångsvärde, synkroniseringscyklisk och acyklisk. Användare kan enkelt använda M485-Cano-mod i standard CANopen Master med EDS-filen.
Pico ADC-42 PC datainsamling
Inbyggd webbserver
Web HMI
Modbus TCP och Modbus UDP-protokoll
Bra kommunikationssäkerhet
1 x RJ45 port Ethernet
Dual Watchdog
Driftstemperatur: -25 till + 75 ° C
i / O-Pair-anslutning ingång speglas i den andra utgång
8 x Analog differentialingångs: utspänning och ström
+/- 150 mV - +/- 10V, 20mA +/- - 0 - 20mA
16-bitars upplösning, 10 prover per sekund
4 x Digitala utgångar - Open Collector, max 50VDC / 700mA
Matningsspänning:. 10 - 30VDC / 2.8Watt
HMI-panel med LCD-skärm, Ethernet och COM-portar
Kan anslutas till de flesta av tillverkarens I/O moduler
Strömförsörjning från PoE eller 12 - 48VDC / 2,5 Watt
RS-485 (med Självlåtar)
RS-232 (RX / TX / GND)
RTC - Real-Tour
GUI Design
Gratis HMiWorks Utvecklingsverktyg
Stöd C och Ladder Designer
design Förslag från tillverkare
Modbus TCP / RTU Protokoll
Mått: 140 x 87 x 41 mm
Gateway från Ethernet Slave till Profibus Master
Protokoll / hierarki: DP-V0 Slave
Profibus Speed (Kbps) i 10 steg från 9,6 - 12000
Speed Inställning är automatisk
max. Inmatningsdata Längd: 240 byte
max. Utmatningsdata Längd: 240 byte
Adressinställning: 0 ~ 126 Set By Dip Switch eller EEPROM
Ethernet Protokoll: TCP / UDP Server / Client
Konfiguration: Webkonfiguration
