Modul till CAN 2.0A och B
ISO 11898-2 Standard
Baudrate 10kbps för 1M bps
Programvara för inställning av CAN och RS232 / 422/485

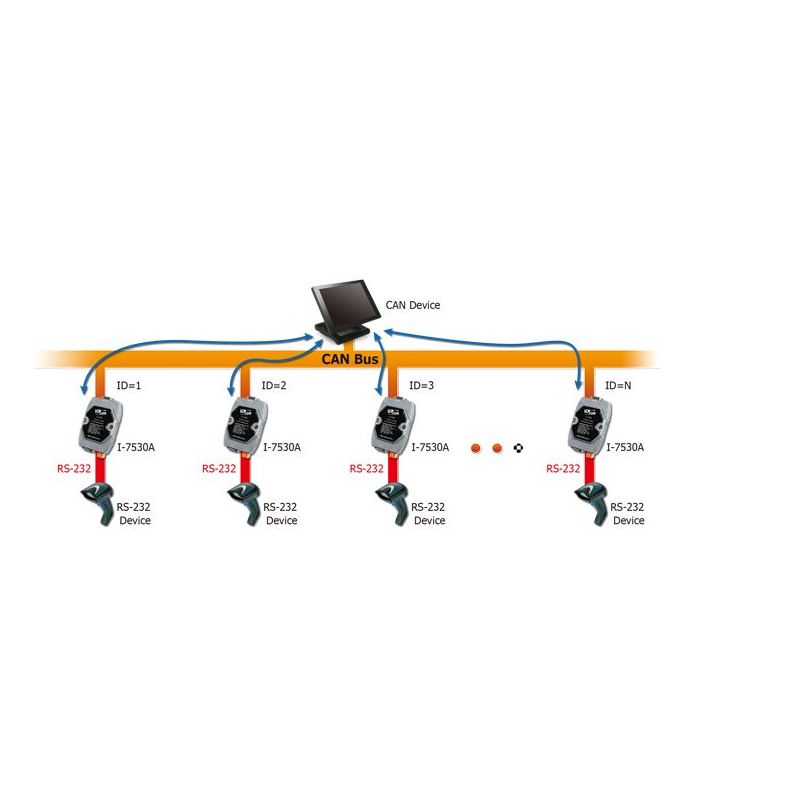

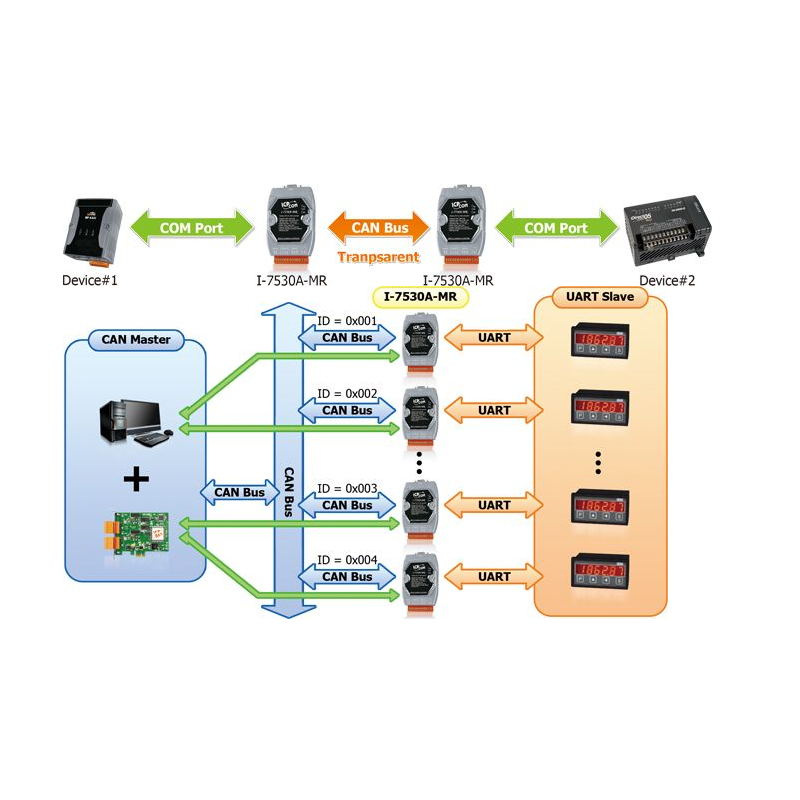

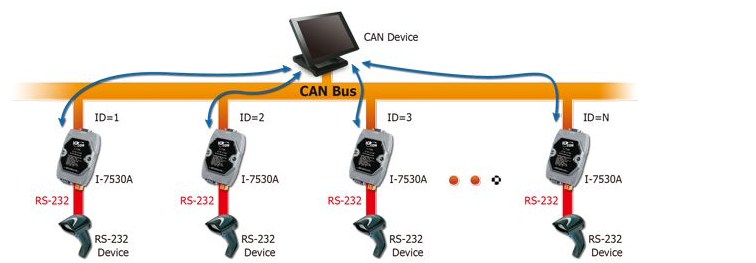

Transparant data mellan RS-232/485 / 422 och CAN bus
Full duplex på RS-232/422 enheter stöds inte
CAN bus Baud Rate Configuration
kan acceptera filterkonfiguration
CAN 2.0A eller 2.0B Särskilt val
RS232 / 485/422 Baudhastighet och datafilinställning
RS232/485/422 Svarternativ
Inställning: Normal eller pair anslutning
PLC, HMI och SCADA är populära i de olika industriella kontrollapplikationerna, men de flesta av dem har inte kan gränssnitt. Användare har alltid haft svårigheter på grund av anslutning av sensorer eller manöverdon som bara har ett CAN-gränssnitt. Den grundläggande funktionen hos M485-Can-AI M är kompatibel med I-7530A, och "MR" står för "Modbus RTU". Så M485-Can AI-M stöder Modbus RTU-protokollet i sin RS-232/422/485-port. Modbus RTU är populärt och i stor utsträckning av de flesta PLC, HMIS och Scador.

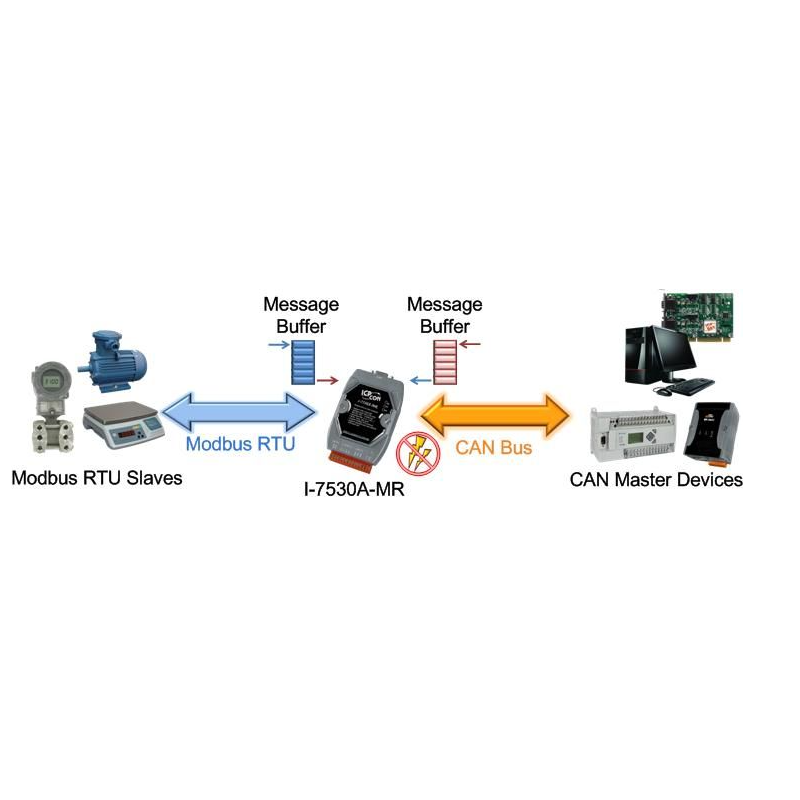

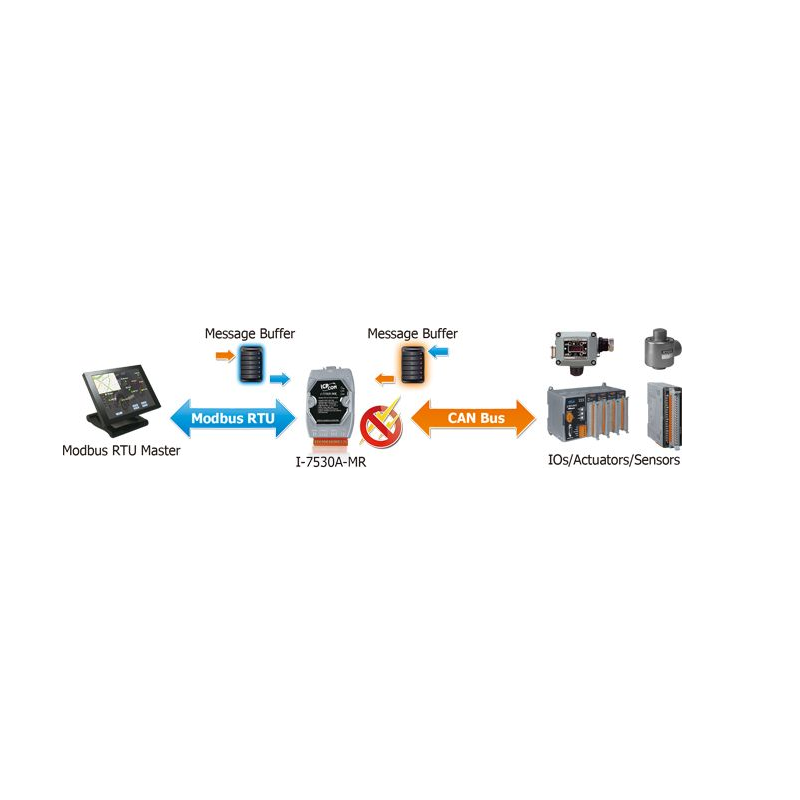

M485-Can-AI-M är användbar för att använda standard Modbus RTU-protokoll för att komma åt CAN-nätverk utan problem. Och med den specialdesignade firmware, förutom den normala mottagna bufferbufferten, erbjuder det speciellt minnesutrymme för att lagra upp till 100 typer av kan meddelanden som är brådskande och måste behandlas omedelbart. Funktionen hjälper PLC, HMI och SCADA-användning Modbus RTU-funktionskod 3,4,16 för att komma åt CAN-enheter på ett enkelt sätt. I Modbus RTU-läge tillåter det en Modbus RTU-mästare att kommunicera med CAN-enheter på ett CAN-nätverk. Följande bild visar applikationsarkitekturen för detta läge.
