Modbus till 2 x CAN port Gateway. Kan bridge över nätverket. Modbus TCP Server / klient. 10 - 30VDC, -25 till +75°C

Support Ingångsspänning 10 ~ 30VDC
Fullt kompatibel med ISO 11898-2 Standard
1 x RJ-45 Ethernet-gränssnitt
2 x CAN Bus 9-Pole D-Sub
Mekaniskt urval av buss Baudränta
Stöd för buss-ID-filterfunktion
Support för CAN Bridge
CAN Bus Monitoring
Kan baud rate från 10kbps till 1 Mbps
Modbus TCP-klient / Serverfunktion via konfiguration

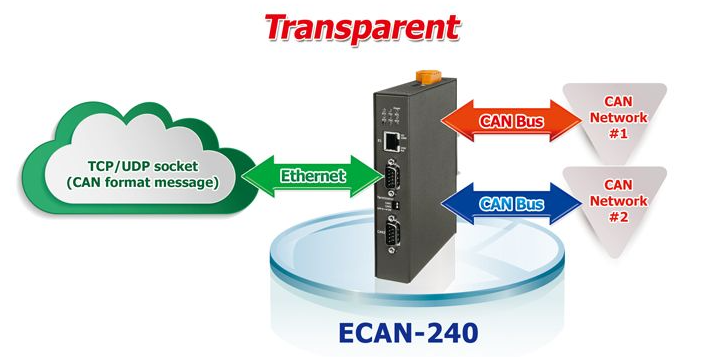

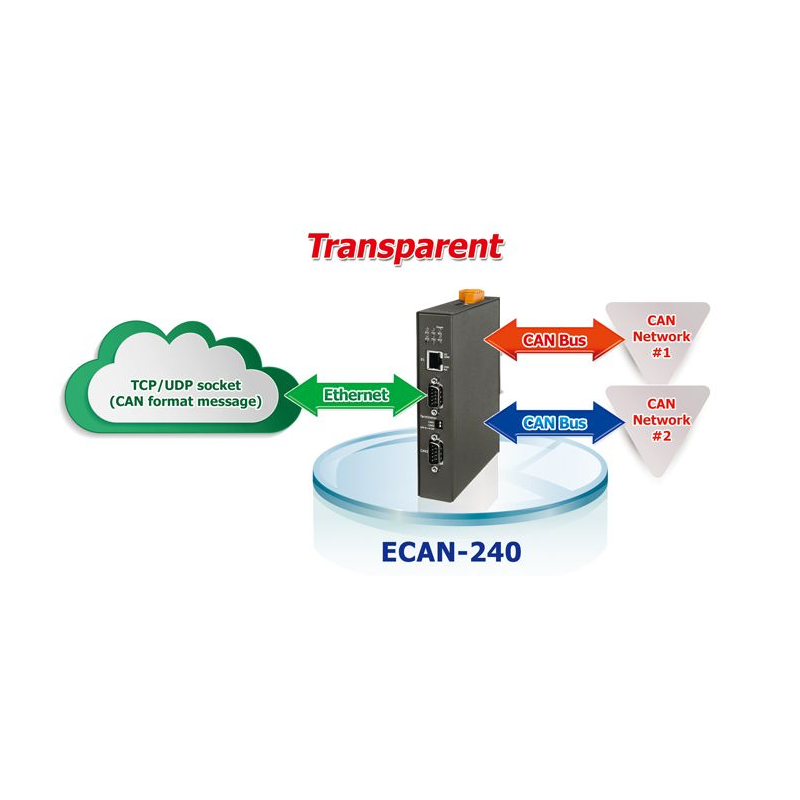

Stöd för TCP / UDP CAN pair anslutning
Bootloader för firmwareuppdateringar
Matningsspänning: 10 - 30VDC
Driftstemperatur: -25 till + 75 ° C
Mått: 147 x 107 x 26 mm

ETH-CAN2-MOD-GW
6 354  SEK
Exkl. moms
Kvantitet
På vägen in

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

Eth-Can2-MOD-GW-modulen är en Modbus TCP för 2-ports kan bussporten, vilket innebär att modulen enkelt kan integreras med ett industriellt nätverk. Eth-Can2-MOD-GW har 2 CAN-bussgränssnitt, vilket innebär att flera kan applikationer kan stödjas, t.ex. en bro-bro (bro) eller en CAN-meddelande-router, vilket innebär att et-can2-mod-GW kan vara Används för att ansluta till 4 olika kan nätverk så att de kan kommunicera med varandra.

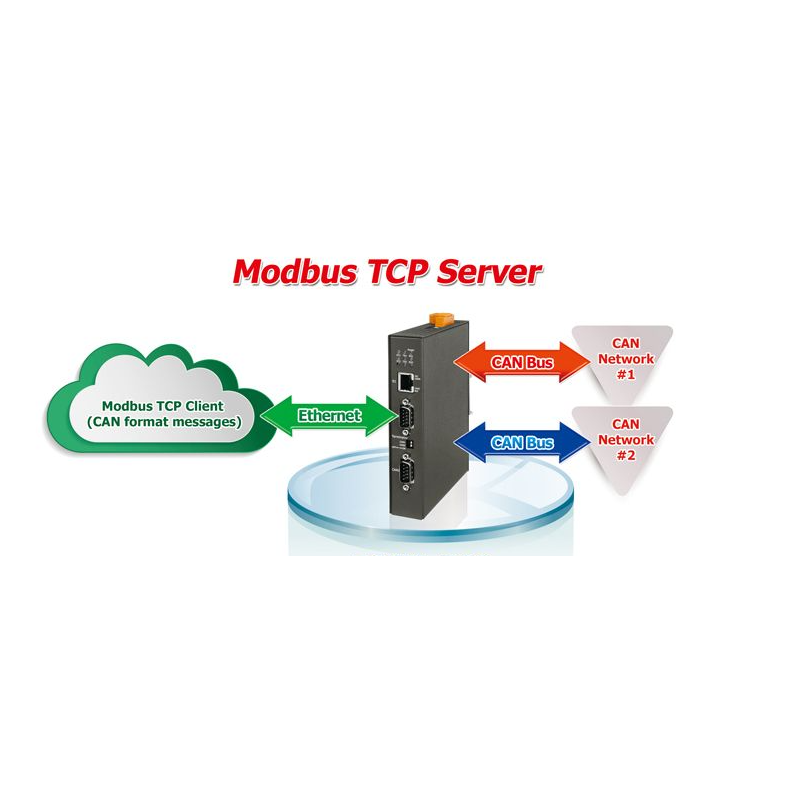

Modbus TCP-server Funktionen används för att implementera kommunikation mellan en CAN-enhet och en Modbus TCP-klient. När Eth-Can2-MOD-GW är Modbus TCP-server måste Modbus TCP-klienten använda Modbus-kommandon baserat på kanformatet för att komma åt Eth-Can2 Mod-GW.
Eth-Can2-MOD-GW Översätt dessa kommandon för meddelanden I kan formatera och skicka dem till CAN-nätverket.
På samma sätt när ett kan bildmeddelande är mottaget från CAN-nätverket, översätter Eth-Can2 mot GW-meddelande till Modbus-format, vilket sedan kan nås med ett Modbus-kommando.

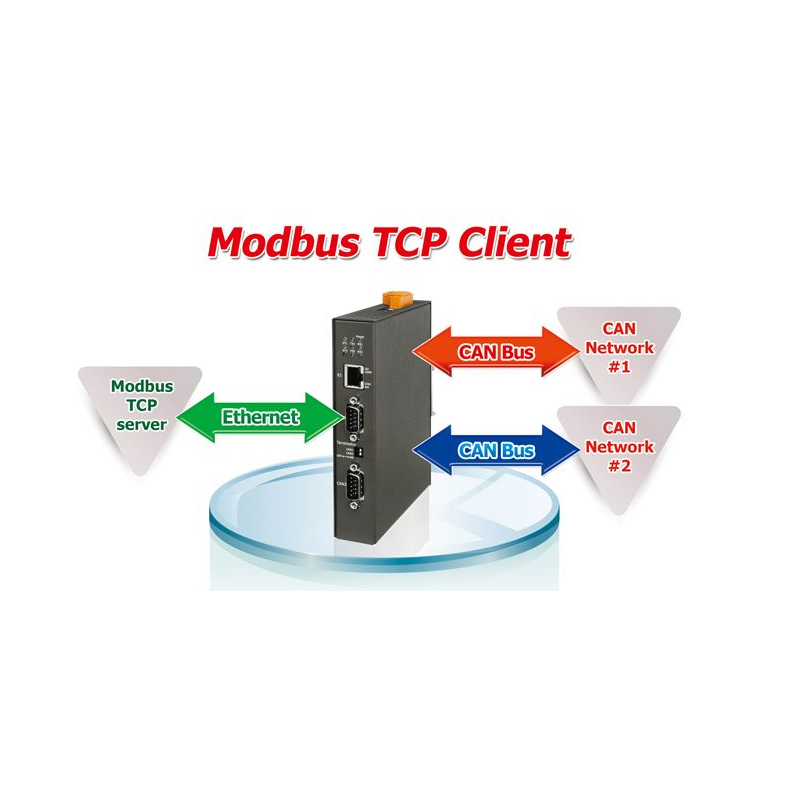

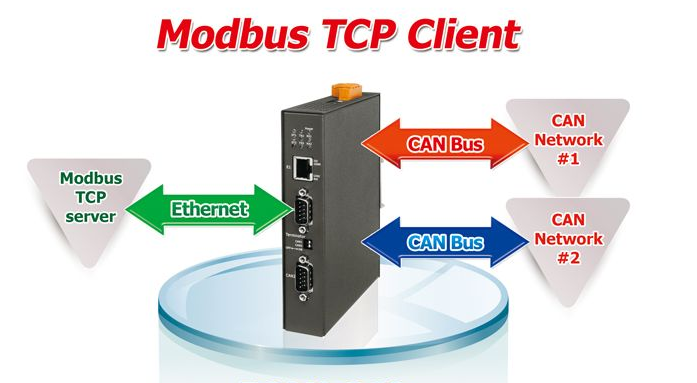

MODBUS TCP-klientfunktion som används för att implementera kommunikation mellan en CAN-buss och en Modbus TCP-server. Som kan komma åt Modbus TCP-servern via kommandonskonfigurationen. När ETH-CAN2-MOD-GW mottar I / O-data, kommer det att vidarebefordra dem till de externa kan-enheterna för analys, kontroll eller annan verksamhet. När ECAN 240-modulen är konfigurerad kan den också komma åt Modbus TCP-servern via ett CAN-meddelande.

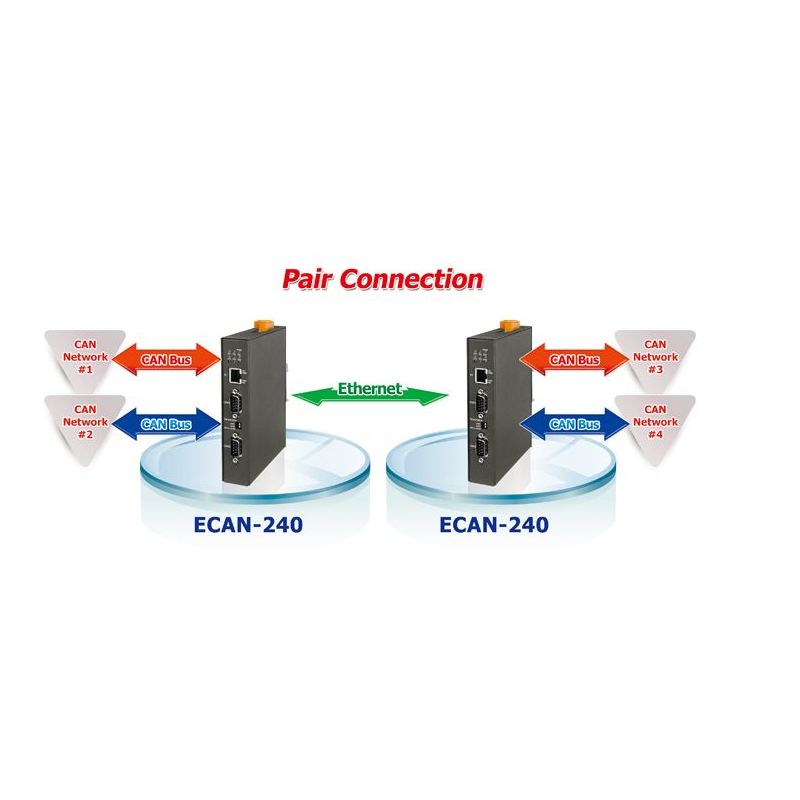

Paranslutning är för kommunikation mellan 2 ändar av CAN-nätverket. Kan nätverk # 1 kan kommunicera med CAN-nätverk # 3 eller kan nätverk # 4 med hjälp av parsingkonfiguration. På samma sätt kan nätverket # 2 också kommunicera med kan nätverk # 3 eller kan nätverk # 4 på samma sätt. Paranslutning på Eth-Can2-MOD-GW implementeras via antingen TCP eller UDP-protokoll.
