Ethernet Gateway för CANopen nätverk och Modbus RTU
1 x RJ45 10 / 100Mbps

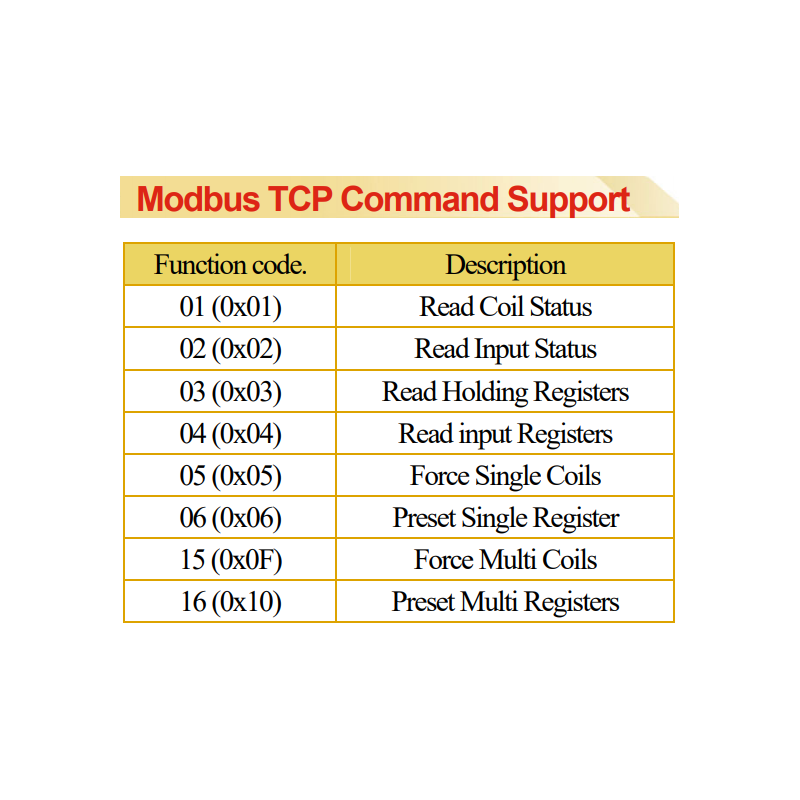

Protokoll: Modbus TCP Server
1 x RS232 / RS485-port (ej isolerad)
Modbus RTU slav
Överföringshastighet: 1200 för att 115200
1 x CAN-port
CANopen
CAN Överföringshastighet: 10K - 1M
Inbyggd 120 ohm terminering
Dimensioner: 122 x 72 x 33 mm
Matningsspänning : 10 - 30VDC, 2,5Watt
Arbetstemperatur: -25 - + 75 ° C
DIN fäste
M485-CAN-M-ETH-modul som tillhanedahåller ett kommunikationsnät omvandling mellan CANopen protokoll och Modbus / TCP RTU protokoll. Det löser ett jobb-bo representation problem med att ansluta till ett befintligt CANopen nätverk med en Ethernet master enhet så länge enheten master stöder Modbus / TCP-protokollet.

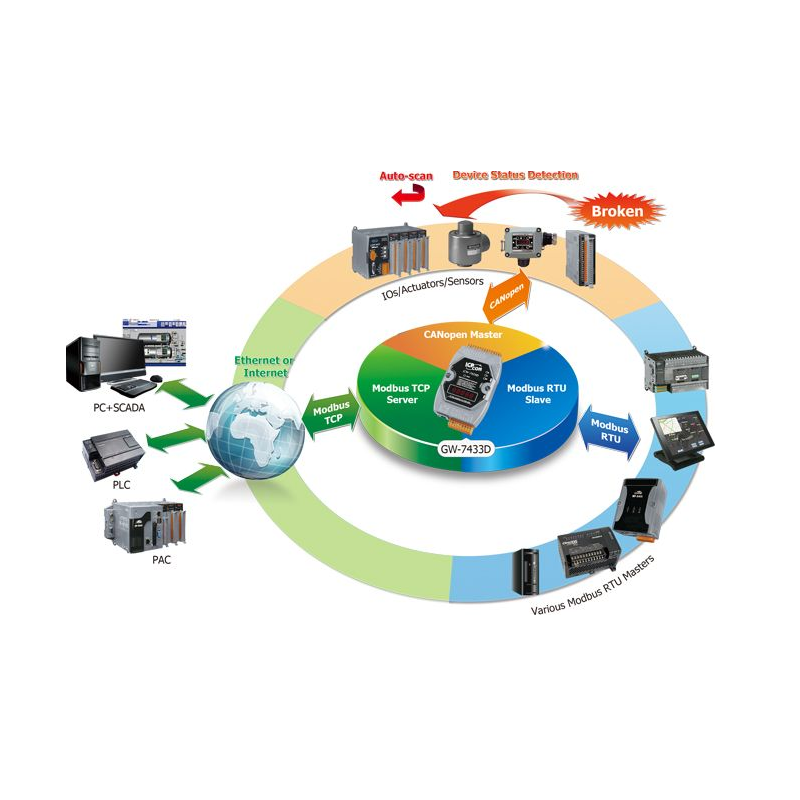

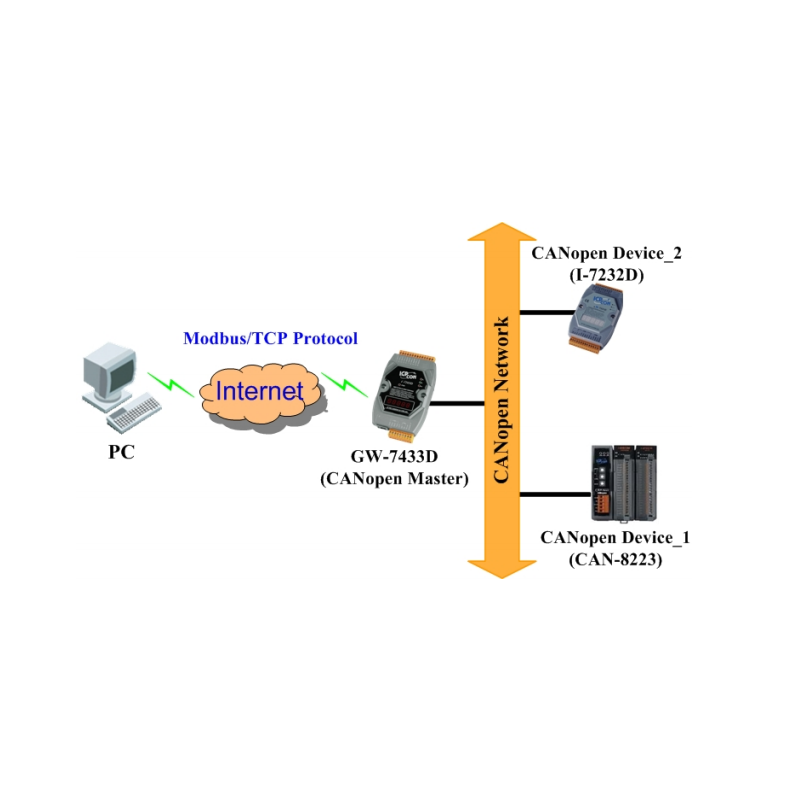

Det gör CANopen nätverk för att vara kopplad till Internet / Ethernet varvid fjärrövervakning och kontroll uppnås. För CANopen nätverket är CAN-M485-M-ETH-I en CANopen masterenhet. Den stöder SUB och SDO funktioner för kommunikation med slavanordningarna. Från utsikt över Modbus / TCP motverka bid / RTU nätverk fungerar M485-CAN-M-ETH-I ett Modbus / TCP-server eller Modbus / RTU slav roll. Den kan ta emot komhanedon från Modbus / TCP klient eller Modbus / RTU master och bearbeta komhanedon för att svara eller skicka de relaterade CANopen data. Vi tillhanedahåller verktyg för användare att konfigurera parametrarna för CANopen slavar M485-CAN-M-ETH-I. När M485-CAN-M-ETH-In startar samlar nödvändig information från alla slavar som är fördefinierade i M485-CAN-M-ETH-I med hjälp av verktyget. Figuren på sidan visar ansökan arkitektur för CAN-M485-M-ETH-I.
