Stöd M-Bus Standard: EN-13757, CJ / T -188
1 x RJ45 Modbus TCP
1 x M Buss för max 100 slavar
M-Bus Power Limiter
1 x RS232 för firmwareuppdatering
Modbus TCP / RTU Funktionskod 0x03 och 0x04 för att läsa mätdata

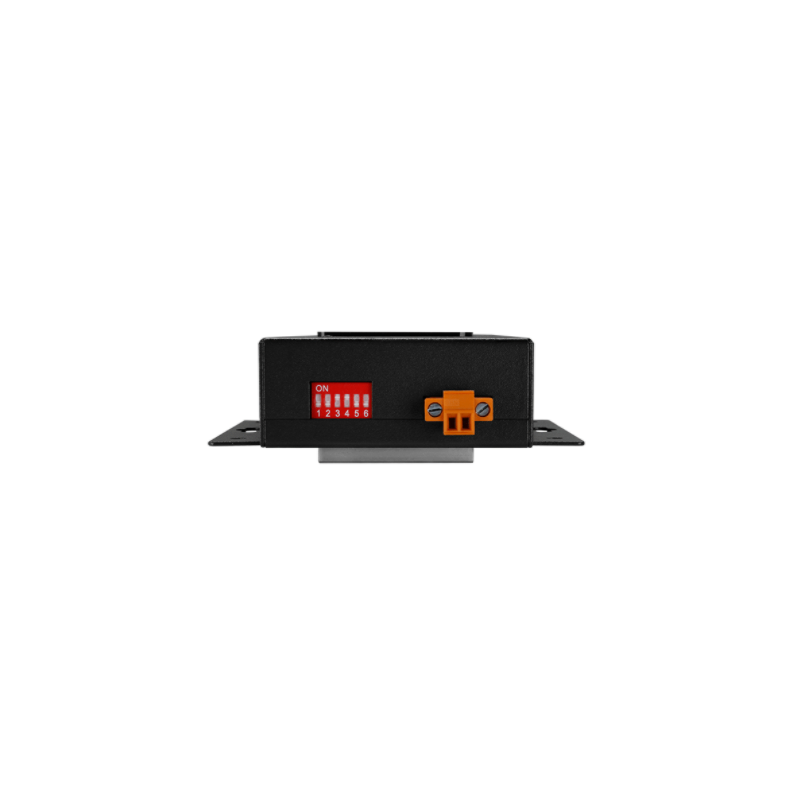

Baudränta: DIP-omkopplare till M-buss och seriell port från 300 till 115200 bps.
Standard M-Bus Port-dataformat: Databit 8, Paritet Straight, Stopp Bit 1
Stödjer upp till 100 m buss Slavar
M-Bus Power Protection
Kortslutningsskydd på M-Bus
Firmware Uppdateringar via serie Port

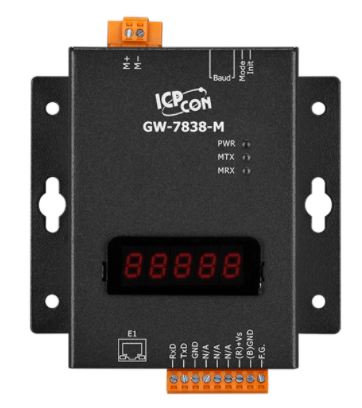

PWR, MTX och MRX 3 LED-indikatorer
Väggmontering
mått: 123 x 102 x 40 mm
Spänning: 10 - 30VDC
M-buss (meter-buss) är ett kommunikationsgränssnitt som används i stor utsträckning i olika mätare, t.ex. Elektriska mätare, vattenmätare, värmemätare, etc. Enkel installation (två-tråds system innehåller ström och kommunikationsfunktion) och robusthet är de viktigaste funktionerna. M-bussen har sitt eget fysiska lager och protokoll. Därför ändras det vanligen till andra system, t.ex. Modbus, för att underlätta övergripande användning.

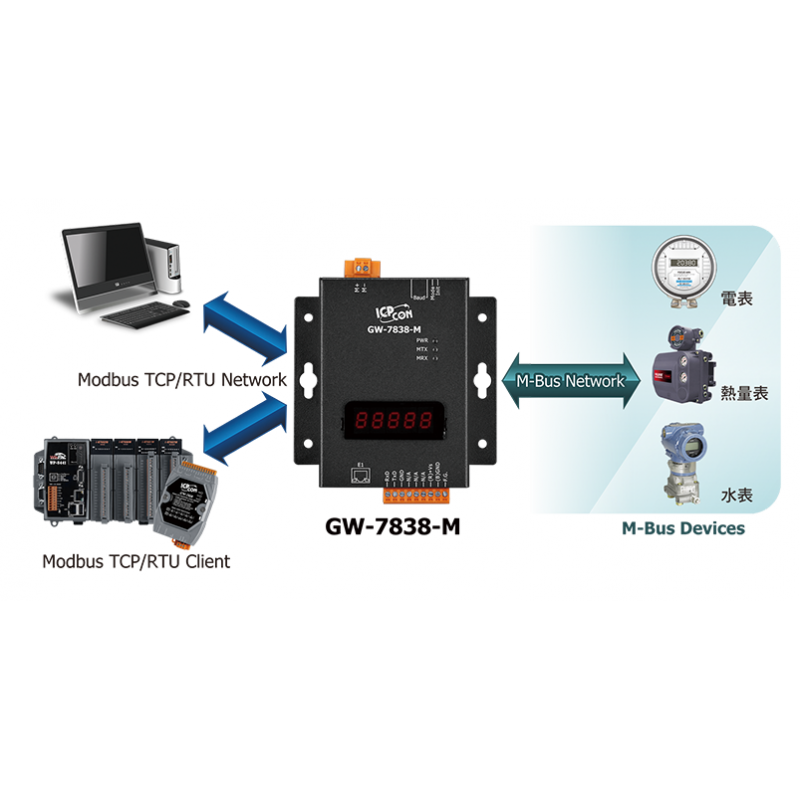

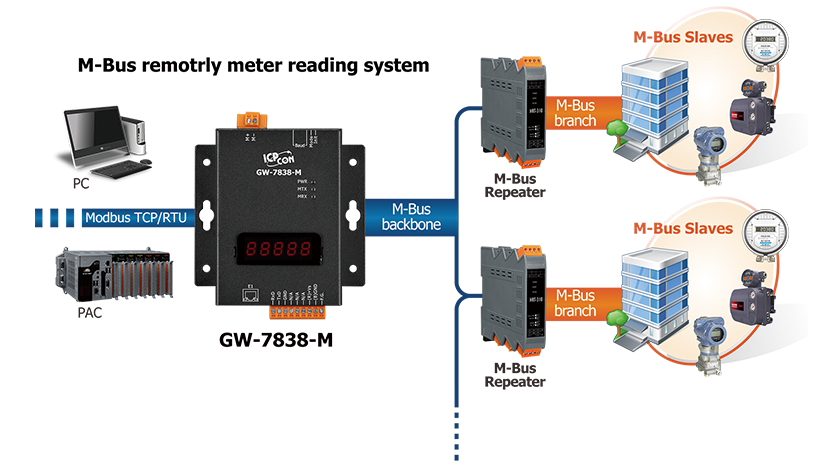

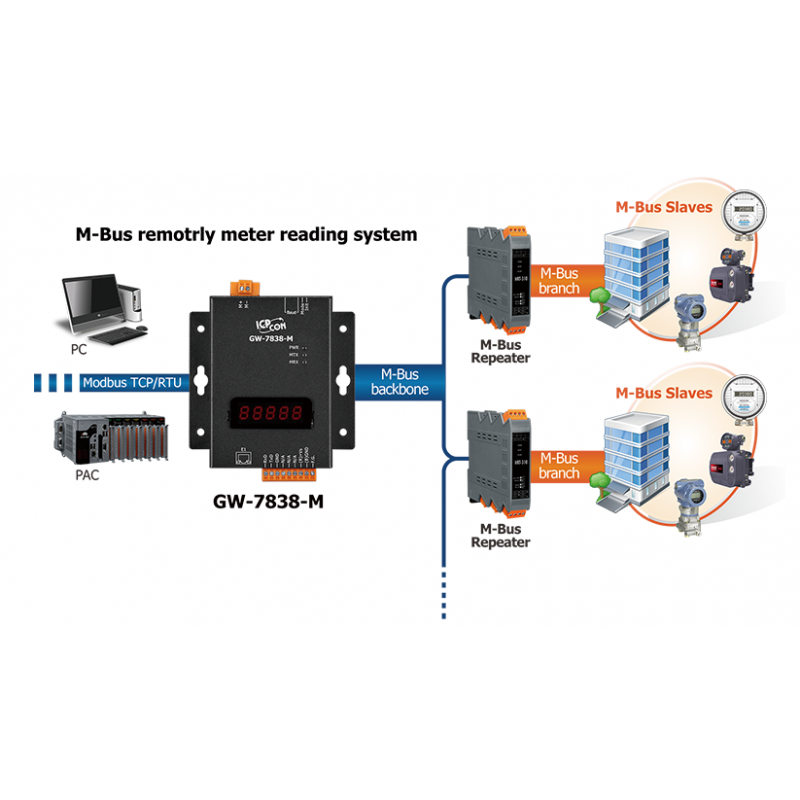

I Automation är Modbus TCP en av de vanligaste kommunikationsstandarderna. Tillverkaren utvecklade Gateway Eth-MOD-MBUS-I för Modbus TCP för M-buss, möjliggör direkt överföring av mätdata till ett styrsystem med Modbus TCP. ETH-MOD-MBUS-I stöder upp till 100 enheter på M-buss. Efter en första konfiguration av M-bussverktyget, kommer Eth-Mod-MBus att läsa mätdata autonomt. PLC eller PC som en Modbus TCP-klient kan enkelt komma åt mätdata via en TCP-anslutning.
1 meter kabel för användning mellan I / O-kort och TERM100S
5 kanals analog input
2 kanals analog output
2 kanals digital input
2 kanals digital output
MODBUS TCP Slave Module LAN eller Internet
6 x Relä, Slutkontakt 250Vac / 5A, 30VDC / 5A
Undvik induktiv belastning
6 x Digital input. High är 10 - 50V
mätning via PoE eller 12 - 48VDC
Med I/O Pair-anslutning - ingång speglas till annan modul
med viktig "säker inställning" som sätter reläer som önskat
vakthonad som sätter reläer i "säker inställning" i feldetektering
Mål: 123 x 72 x 35 mm
Inbyggd DIN fäste
Modbus Master Controller för max. 32 Modbus RTU-enheter
1-tråd buss för max. 16 sensorer (temp / fukt etc.)
Task:
50 Schema planerat, 50 villkorat, 20 Terrull Villkor
E-postlarm med definierade villkor
Stödjer Krypterade e-postservrar, till exempel Gmail
RTC med NTP-serverns synkronisering
Ingen programvara krävs
Konfigurerbar loggning
Graf (loggad data) < BR> HTTPS / TLS Krypterad
Statisk eller DHCP IP-adresskonfiguration
Modbus, SNMP, Fjärrtjänst, IP-filtrering
On-Site Update
Robust Skåp för DIN Rail / Wall
Supply Spänning: 9 - 28VDC
