Kompakt Modbus / TCP till RTU / ASCII-gateway med PoE
inte nödig programmera
1 x RJ45 10 / 100Mbps
1 x RS232 / RS485 / RS422 (plint)
Välj endast ett COM-port som gränssnitt
3-polig RS232 (RX, TX, GND)
Baud rate upp till 115.200 bps
Själv tuner för RS232
IEEE 802.3af - POE (PD)
Matningsspänning u / PoE: 12 - 48VDC 2Watt
Mått: 90 x 52 x 27 mm
DIN Fästets
Arbetstemperatur: -25 - +75°C

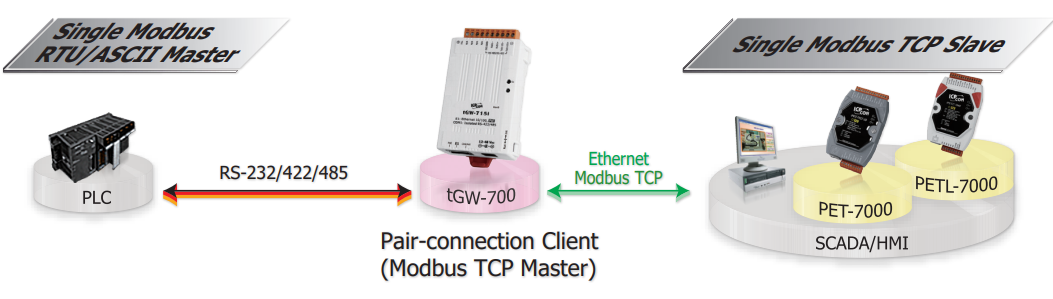

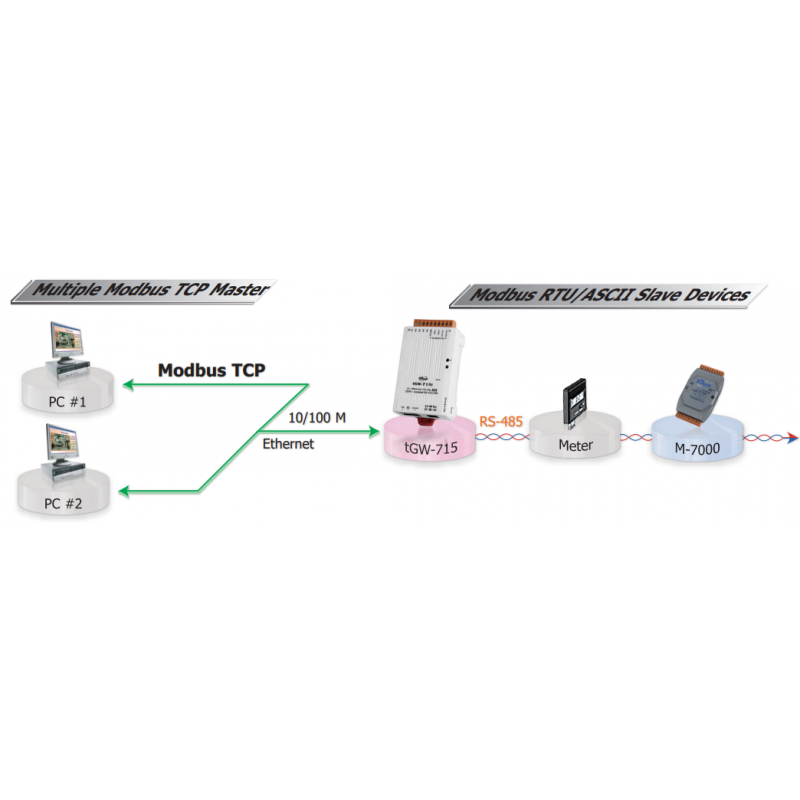

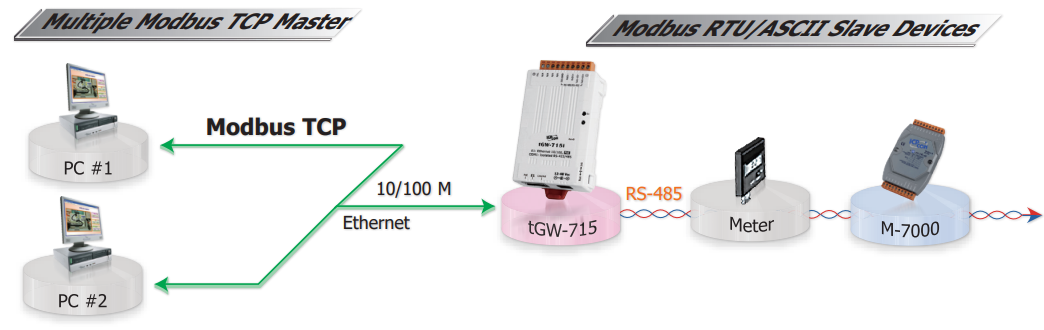

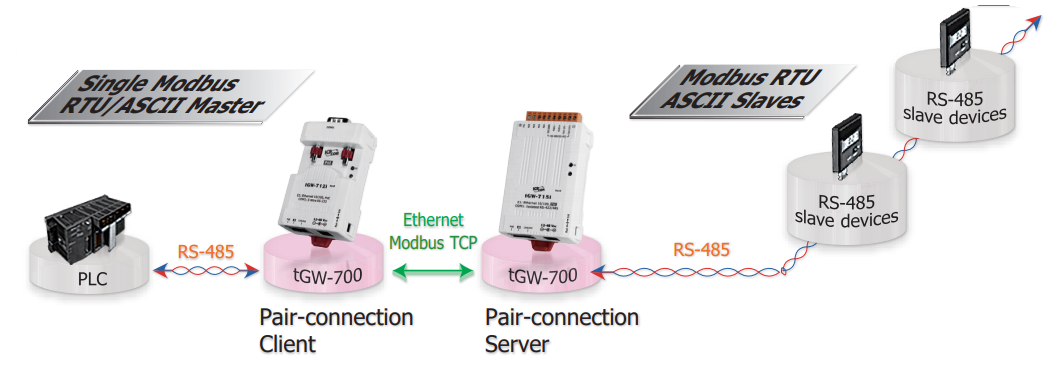

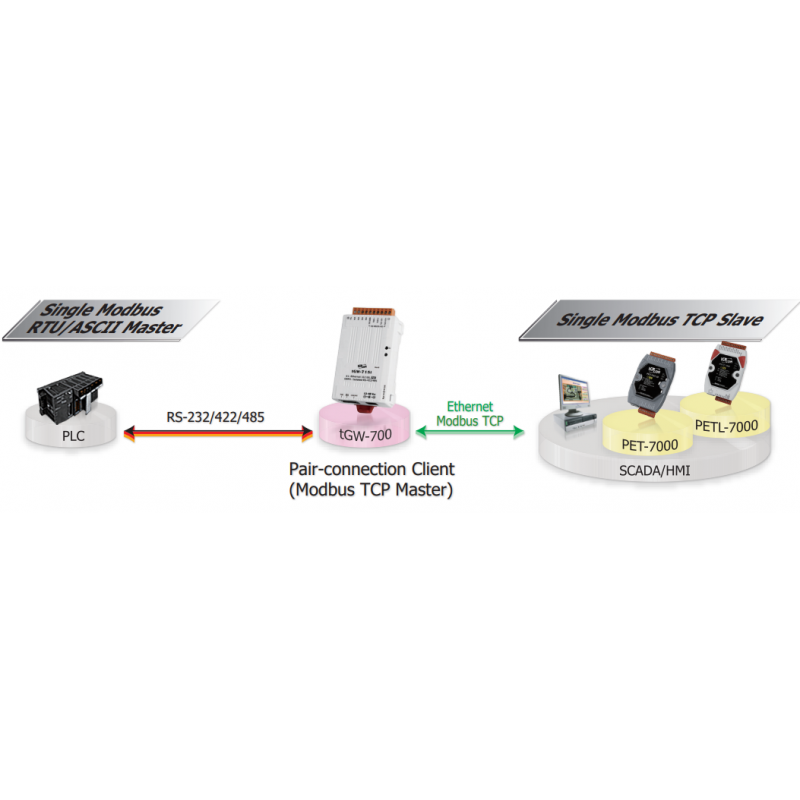

ETH-MODGW7xx serien är en Modbus-gateway som möjliggör en Modbus TCP / IP - UDP värd att kommunicera med seriell Modbus RTU / ASCII fjärrterminalenheter via ett Ethernet-nätverk, vilket eliminerar kabellängd begränsning av etablerade och seriell kommunikationsanordningar . Modulen kan användas för att skapa ett par-anslutning ansökan (par-anslutning) samt seriell-bro eller seriell-tunnel ansökan) och kan då dirigera data över TCP / IP mellan två seriella Modbus RTU / ASCII-enheter, är användbar när du ansluter stordatorer, servrar eller andra seriella enheter med Modbus RTU / ASCII-protokoll och har inte ens Ethernet kapacitet. Det maximala antalet TCP-anslutningar för varje serieport är upp till 32 (RevB), detta har flera master tillgång till slav enheter i samma serieport. Läs cache-funktionen används för att spara tidigare förfrågningar och svar i minnesbufferten i ETH-MODGW7xx. När andra HMI / SCADA ordnade styrenheten sänder samma förfrågningar till samma RTU slav anordningen återgår den cachade svaret omedelbart. Detta särdrag reducerar dramatiskt belastningen på de seriella
port kommunikation och möjliggör snabbare TCP svar, och förbättrar stabiliteten i hela systemet
Rev:. LO
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
2.8" Touch HMI enhet med Ethernet och PoE
högupplöst pekskärm i färg
RTC (Real Time Clock)
GUI design
protokoll Modbus TCP/RTU
ESD-skydd: 4 kV
Arbetstemperatur: -20 ° C ~ 70
20-kanal analog ingångsmodul för RS485 buss
16Bit upplösning
20 singeländade ingångar (gemensam ram) - Endast för volt
10 Differentiella ingångar för volt Om Power
10 Mätningar per sekund (totalt )
Jumper Inställning i modulen
Supply Spänning: 10 - 30vdc / 1,3 Watts
Mått: 123 x 72 x 35 mm
DIN fäste
MOXA ioLogik E2210
Ethernet Micro RTU Controller
1 x 10/100 Mbps, RJ45
1,5 KV magnetisk isolering
Modbus / TCP, TCP / IP, UDP, DHCP, BOOTP, SNMP ( MIB för i / O och Network), HTTP, CGI, SNTP
RS-485-2w Data +, Data-, GND
15 KV ESD
12 x digital ingång - source typ
Review, digital utgång: 0 till GND
Logic 1 öppen
Wet Kontakt: Logic 0 0:02 3 VDC
Logic 1 10:02 30 VDC (DI COM två DI)
8 x Open Collector sink typ: 36 VDC / 200 mA
Strömförsörjning: 12-36 VDC
Web-baseret I/O modul, Modbus/TCP / UDP
4 x Analog ingångar (differential) spänning eller ström
Upplösning: 16bit
Analog ingång: +/- 10 V, 0 - 20mA (bygel)
4 x Analog utgångar spänning eller ström
Analog utgång: +/- 10VDC, 0 - 20mA (bygel)
4 x Digitala ingångar (Dry eller wet), max + 30VDC
I/O-Pair-funktion - ingången speglas till den andra utgången
10 samplas per sekund (fast: 50 samples)
Protokoll: Modbus TCP / UDP
Matningsspänning: 12-48 Volt DC / 5Watt
