Generell information om fiberkablar
Uppbyggnad och användning
Fiberkablar används för transport av flera olika sorters data; seriell kommunikation, nätverk, audio/video. Eftersom fiberkablar är gjorda av ledande material överför de inte spänningar mellan apparaterna, de är därför lämpliga i industrin och som isolatorer för skydd mot blixt och andra överspänningar.
Det finns två typer av fiberkabel till datakommunikation: Singlemode och multimode. Båda är framställda av transparent glas. Multimode kabel uppnår typiskt ett avstånd på upp till 2 km, medan singlemode erbjuder de längsta avstånden, upp till mellan 10 och 100 km.
Skillnaden mellan singlemode och multimode är tjockleken på kärnan. Det är tjockleken av kärnan, som avgör om kabeln är et multi eller singlemode. Multimode kabelns kärna är typiskt mellan 50µm och 62,5µm och singlemode kabelns är typiskt ca 9µm.
Rundt om kärnan har vi ett relativt tjockt isolationsmaterial, kallat cladding (kan översättas med ”beklädning”), som fungerar som en spegel och håller ljuset inne i kärnan. Runt om det är buffern som skyddar cladding.

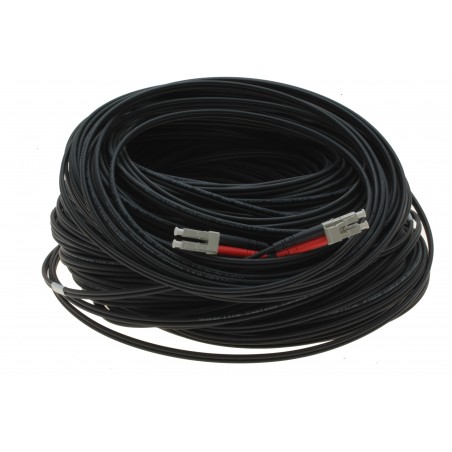

Därefter kommer et lag aramid fibertråd, som tillllför kabeln ytterligare styrka och säkrar flexibilitet. Slutligen kommer en eller flera kåpor beroende på om kabeln används inomhus eller utomhus, om det t.ex. ska skydda mot gnagare och fukt (som våra stålarmerade kabel K-FIBER5SC-R m.fl).
50/125 betyder att kärnan är 50µm och claddingen är 125µm tjock. Multimode kabel typ OM3 och OM4
62,5/125 betyder at kernen er 62,5µm och claddingen er 125µm tyk. Multimode kabel typ OM1
9/125 betyder att kärnan är 9µm och claddingen är 125µm tjock. Singlemode kabel typ OS1
Själva kabelns yttre diameter beror på användningen. Et patchkabel är tunnare än en jordkabel, eftersom sistnämda är skyddatdytterligare mot gnagare och fukt
Aramid fibern är ett kevlar-liknande fibermaterial, som är extremt flexibelt och stark
De vanligaste fiberkontakterna:
LC (första från vänster). Ca. 11 mm brett för en duplex kontakt. Ses också som simplex kontakt.
SC (andra från vänster). Liknar LC i uppbyggnad och blandas ofta ihupp med denna, men är lite
större: Ca. 21 mm brett för en duplex kontakt

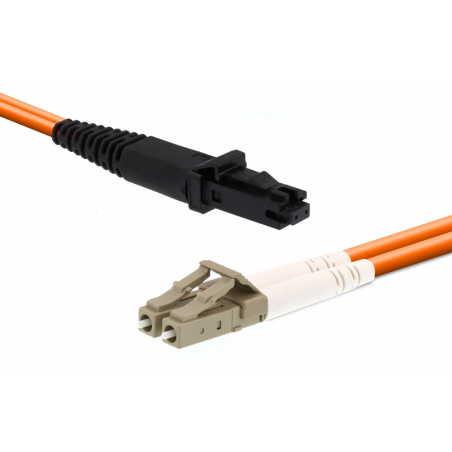

MTRJ-kontakten (tredje från vänster). Kontakten är alltid duplex och kan inte skiljas åt som LC
och SC

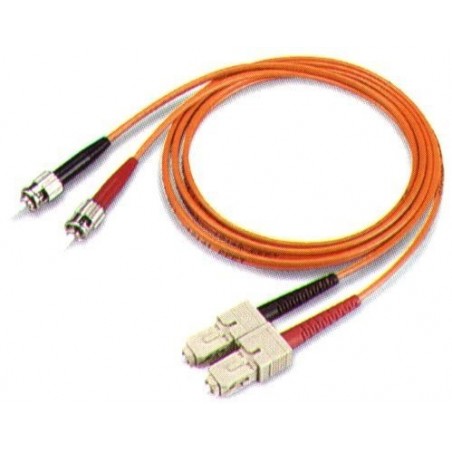

ST (längst tillll höger) är en bajonett typ kontakt. Kontakten ersätts av SC-kontakten och används
inte så mycket mer.
Illustration av skillnaden mellan singel och multimode.
I singlemode skickas ljuset mera direkt, och gör att räckvidden är större.
Single-mode fiberkablar finns i 3 olika polering kvaliteter och multimode fiberkablar i 2 olika polering kvaliteter. Polering metoder benämns som PC, UPC eller APC. Du kan med blotta ögat inte se skillnaden på de olika polering metoder, så att göra det synligt, är standarden för PC-versionen att locket på kontakten är svart. För UPC är locket blå och för APC att locket är grön. PC är den med den största förlusten, UPC med medelstora förlust och APC med minsta förlusten. Multimode finns endast som antingen PC eller UPC, medan singlemode finns i alla 3 versioner. Svensk Binär Teknik lagerför både singlemode och multimode som PC versioner, men andra typer kan tas hem efter kundernas önskemål.
Kommunikationsstandarder
100 Mb
Ethernet
1 Gb
Ethernet
10 Gb
Ethernet
40 Gb
Ethernet
100 Gb Ethernet
OM1 (62.5/125)
Op tilll 550m (SX)
220m (SX)
33m (SR)
-
-
OM2 (50/125)
Op tilll 550m (SX)
550m (SX)
82m (SR)
-
-
OM3 (50/125)
Op tilll 550m (SX)
550m (SX)
300m (SR)
100m
100m
OM4 (50/125)
Op tilll 550m (SX)
1000m (SX)
550m (SR)
150m
150m
Fiberkablar kan tas hem i andra färger på begäran.

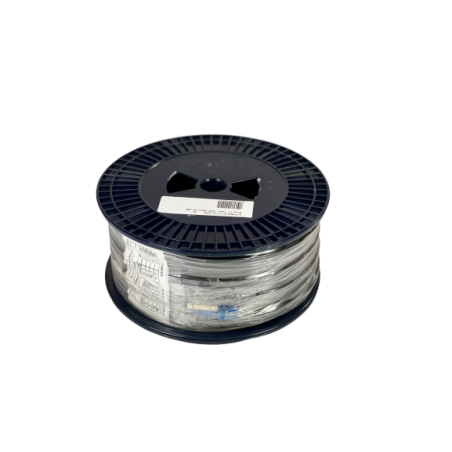

Det finns en mängd olika typer av fiberkablar. Binär Teknik lagerför några av dem. Alla andra typer finns tillllgängliga på begäran. Antingen som en patch kabel med önskad kontakt och önskad polering, eller på vals för egen tillllverkning. Verktyg för denna användning, finns.
Här är några exempel på typ av fibrer kablar som tas hem på begäran av kunderna.
K-FIBER-DAxx-xx
Två individuella fibrer i en platt lock
Båda fibrer armerad
För inomhusbruk
Multimode eller singlemode
Kan böjas tillll 20mm i diameter
Typ GJFJV
K-FIBER-Wxx-xx
Två ståltrådar längs fiber
För utomhusbruk
Multimode eller singlemode
Tål spänning på upp tillll 1000N/100mm
Typ GYXTW
Underkategorier

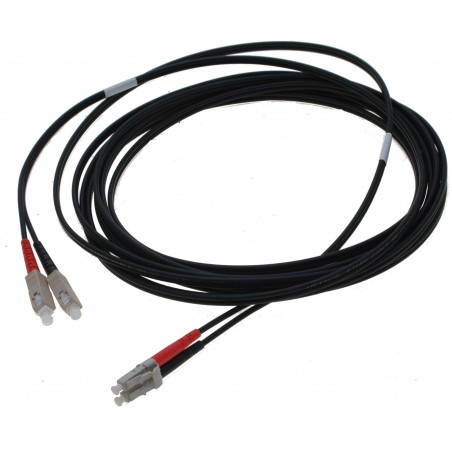

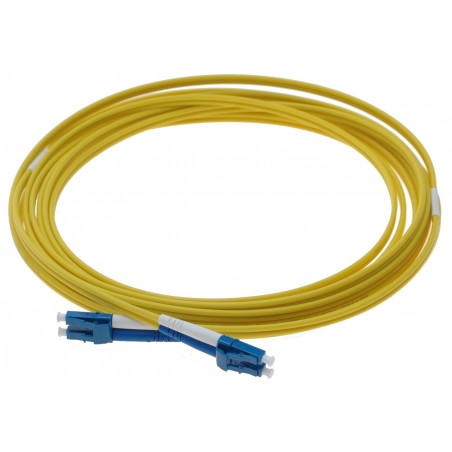

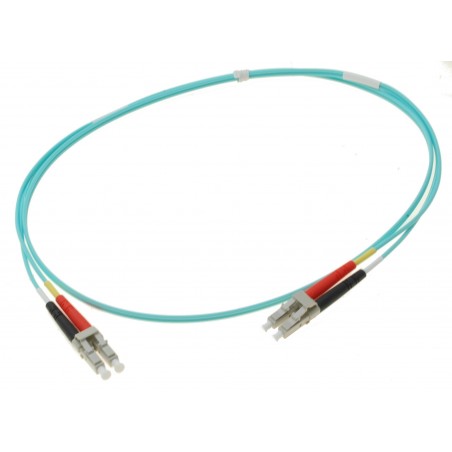

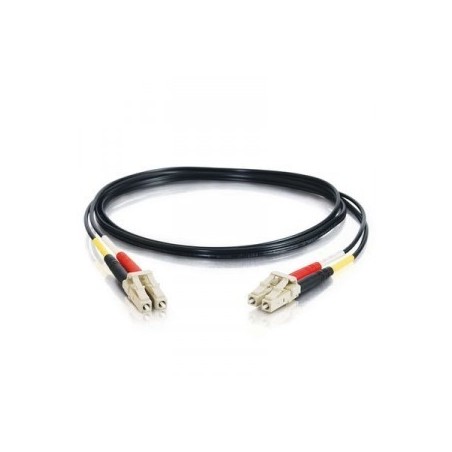

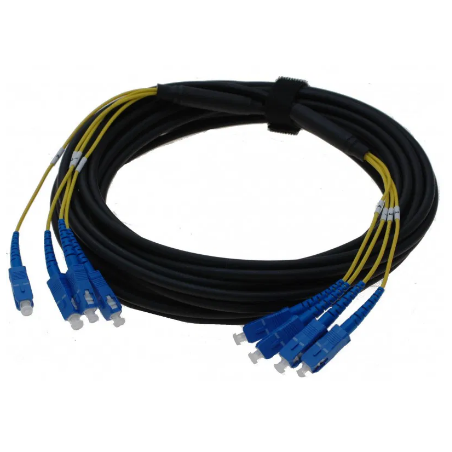

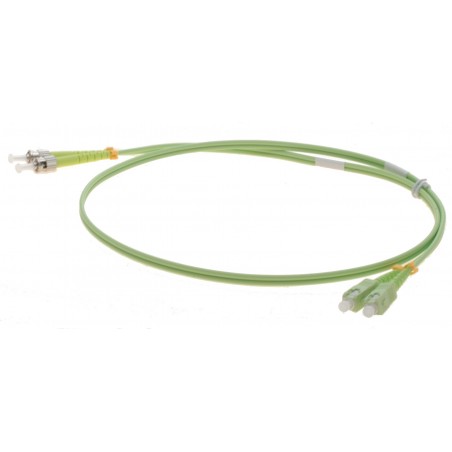

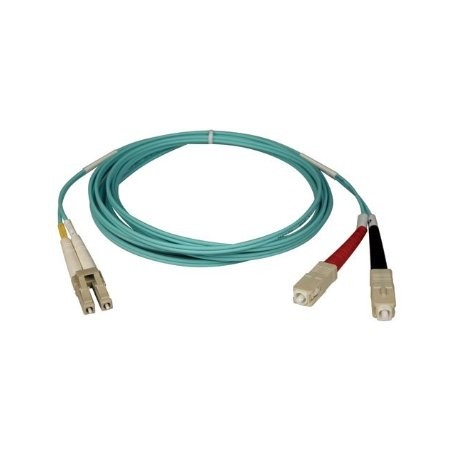

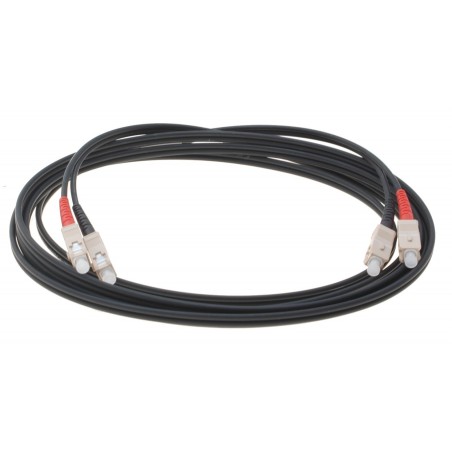

Det finns 519 produkter.
Kabeltestsändare och mottagare för enkelmodsfiberoptisk

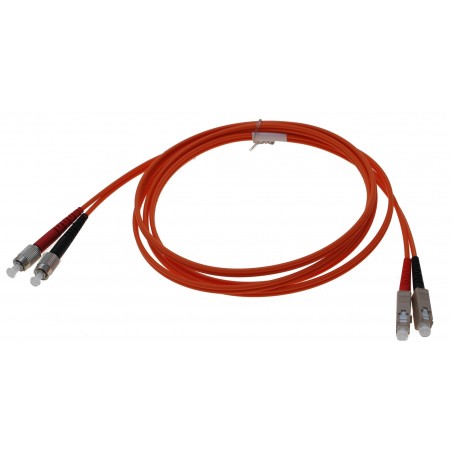

Fiber patchkabel, Duplex, 2 X SC kontakt og 2 X FC kontakt, 62,5/125μm, multimode
