Plintkort med 100 skruvplintar, 100 stifts SCSI-II, Adlink DIN-100S-01
100 skruvplintar
1 x 100 stifts SCSI-II-anslutning
För DIN skenmontering
Kabel finns som tillbehör
158 x 120 x 52 mm (B x L x H)

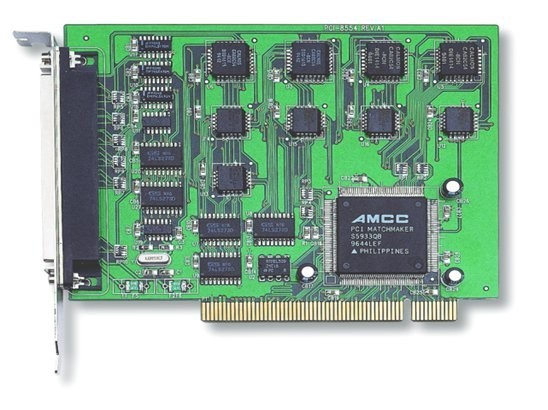

PCI 10 kanal 16 - bitars räkna kort
Supports a 32-bit 5 V PCI bus
On-board four 82C54 programmable timer/counter chips
10-CH independent 16-bit down counters
1-CH 32-bit cascaded timer
Four programmable clock sources for each timer/counter
Programmable de-bounce filter for external clock & external interrupt inputs
8-CH TTL DI & 8-CH TTL DO
Baserat på Intels 8254 Intern klocka 8 MHz . 10 x 16 bit nedräknare max Frekvens : 10 MHz Räkna i binär eller BCD Extern klocka
100 skruvplintar
1 x 100 stifts SCSI-II-anslutning
För DIN skenmontering
Kabel finns som tillbehör
158 x 120 x 52 mm (B x L x H)
1 meter kabel för användning mellan I / O-kort och TERM100S
3,0 meter kabel för användning mellan I / O-kort och TERM100S
5,0 meter kabel för användning mellan I / O-kort och TERM100S
Support a 32-bit 3.3 V or 5 V PCI bus
32-CH TTL digital inputs and 32-CH TTL digital outputs
Up to 12 MB/s transfer rate
Bus mastering DMA for both digital inputs and outputs
On-board programmable timer pacer clock
Supports hanedshaking digital I/O transfer mode
Multiple programmable interrupt sources
Compact, low-profile PCI size PCB
PCI kort med 8 relæer og 8 optoisolerede indgange
8-CH high power relay outputs (5A @ 250VAC or 30VDC)
8-CH isolated digital inputs with AC-filter
1-CH emergency shutdown input
Pluggable connector for high current input
Supports universal 32-bit 3.3V and 5V PCI bus
Initial state and safety state setting by DIP switches
Built-in watchdog timer
8 av de digitala utgångarna kan dra upp till 500 mA per. kanal
32-CH optical-isolated digital input
32-CH optical-isolated digital output
Isolation Voltage: 3750 Vrms (Using external power)
Card ID: Jumper setting for multi-board identification
Open Collector: 8-chanenel - 500mA, Current Sinking, NPN
Open Collector: 24-chanenel - 100mA, Current Sinking, NPN
Antal af ind- og udgange kan udvides til 32
Supports a 32-bit 5 V PCI bus
8-CH relay outputs
8-CH isolated DI
On-board LED indicators for relay status
On-board relay driving circuits
Relay output stats read back
On-board low-pass filtering for DI
Extendable up to 32-CH relay outputs
