Över nätverk

Ethernet-baserad relämodul med Modbus
med I/O-parfunktion
Digitala signaler speglas på en annan modulutgångar
Power Relay, 250Vac, 30VDC, 5A
DIN
Spänning : 10 - 30VDC, 3 Watts
Mått: 180 x 111 x 70 mm
Driftstemperatur: -25 - +75°C

Ethernet I/O-modul Modbus/TCP / UDP-slav
1 x RJ45 Ethernet
Redundant strömförsörjning
Protokoll: TCP, UDP, HTTP, DHCP, BOOTP och TFTP
Webbkonfiguration och firmwareuppdatering via Ethernet
2 x digital ingång (våt - volt levereras)
2 x relä, COM, NO - 250VAC 5A, 30VDC 5A
Undvik induktiv belastning på reläkontakter
Med låst DI och 32-bitars 3,5 kHz-räknare
Med I/O-par - ingång speglas i den andras utgång
Dual-watchdog med Power-on-safe värde
Matningsspänning: 12 - 48VDC, 1,7 Watt
Mått: 98 x 52 x 27 mm
Drifttemperatur: -25 - +75°C

MODBUS / TCP I / O-modul med inbyggd webbserver
Modbus / TCP och Modbus / UDP-protokoll
2 x RJ45 Ethernet Switch till Daisy-Chain Topology
Dual Watchdog
Driftstemperatur Område: - 25 till + 75 ° C
I / O Paranslutning - Ingang Refläng i andra avfart
8 x Digital ingång: Våt (Apply Volt), Torka (Kontakt) -
Digital ingång: 0 - + 50cdc Eller öppen / GND
8 x Digital utgång, öppen kollektor 0 - 40VDC / 650mA
Mått: 76 mm x 120 mm x 38 mm
Spänning: 12 - 48VDC, 4 Watt
DIN fäste Montering

Distribuerad I/O via Ethernet/RS485
Kan styras via RS485 eller Ethernet
10 x digital in 10 x relä ut (mekaniskt relä)
9VDC ~ 24VDC matningsspänning (strömadapter ingår)
16bit / 100MHz CPU
256 KB ROM, 1 MB SDRAM

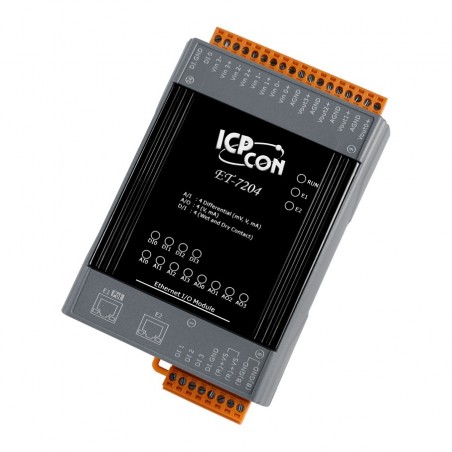

Web-baseret I/O modul, Modbus/TCP / UDP
4 x Analog ingångar (differential) spänning eller ström
Upplösning: 16bit
Analog ingång: +/- 10 V, 0 - 20mA (bygel)
4 x Analog utgångar spänning eller ström
Analog utgång: +/- 10VDC, 0 - 20mA (bygel)
4 x Digitala ingångar (Dry eller wet), max + 30VDC
I/O-Pair-funktion - ingången speglas till den andra utgången
10 samplas per sekund (fast: 50 samples)
Protokoll: Modbus TCP / UDP
Matningsspänning: 12-48 Volt DC / 5Watt

4 single ended ingång +/-10V analog, +/-5V, +/-2,5V .. +/- 20mV
128kS/s för varje kanal samplingshastighet
FIFO: 4000 prover - minne 30 miljoner datasampel
24bit upplösning
2 x analog utgång +/-10V, +/-5V, 0-5/10V
analoga utgångs 12bit upplösning
Trigger-läge: SW, Ext analog
1 x 32-bitars räknare, max 30kHz
1 x Givaringång:. Qadrant / CW / CCW och puls
3 x digitala ingångar (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3A
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - +75°C

Inbyggd webbserver
Webb-HMI
Stöder Modbus TCP- och MQTT-protokoll
2-portars Ethernet-switch (LAN Bypass) för Daisy-Chain Wiring
Dubbel vakthund

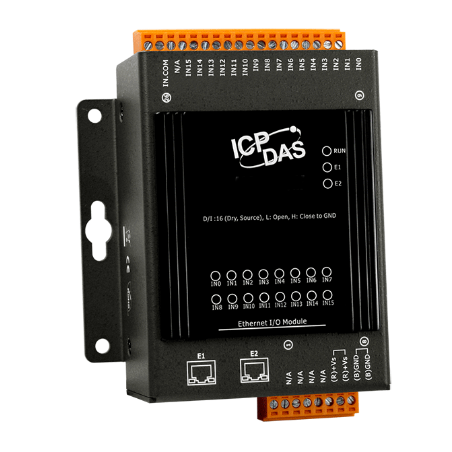

Digital ingång: 16 kanaler
Torr kontaktingång
Ingång till Gnd = Hög (PÅ)
Ingång öppen = Låg (AV)
Matningsspänning: 12 - 48VDC
Temperatur: -25 - +75°C
Mått: 120 x 97 x 42

Inbyggd webbserver
Webb-HMI
Stöder Modbus TCP- och MQTT-protokoll
2-portars Ethernet-switch (LAN Bypass) för Daisy-Chain Wiring
Dubbel vakthund
Digital ingång: 16 kanaler
Våt kontaktingång
Ingång hög = +10 - 50VDC (PÅ)
Ingång låg = < +4VDC
Matningsspänning: 12 - 48VDC
Temperatur: -25 - +75°C
Mått: 120 x 97 x 42

Inbyggd webbserver
Web HMI
Stöd för både Modbus TCP och Modbus UDP-protokoll
Communications Security
1 x RJ45 Ethernet-port
Double vakthonad
Driftstemperatur: -25 till + 75 ° C
i / O-par-anslutning, är den ingående speglas i den andra utdata
Inbyggd I/O
12 x Digital ingång: Wet / Dry, 0 - + 50VDC
Alla D/I är 32-bit-räknare 500Hz
6 x digital utgång: Open Collector 0 - + 30VDC / 100mA
Matningsspänning: 10 - 30VDC

6 x digitala ingångar - Våt (aktiv vid DC inn)
6 x Kraftreläutgångar - 24VDC / 250VAC / 5A
Protokoll: Modbus TCP / UDP
2 x RJ45 Ethernet-gränssnitt
Med inbyggd nätverksswitch - med daisy chain
I/O-Pair-funktion - ingången speglas till den andra utgången
Digitala ingångar med disk - max 500Hz
Minimala pulsbredden: 1 ms
Skruvplint
Försörjningsspänning: 10 - 30VDC / 3watt

6 x digitala ingångar - Våt (aktiv vid DC in)
 6 x Kraftreläutgångar - 24VDC / 250VAC / 5A
Protokoll: Modbus TCP / UDP
1 x RJ45 Ethernet interface med PoE inn
I / O-Pair-funktion - ingången speglas till den andra utgången
Digitala ingångar med disk - max 500Hz
den minimala pulsbredden: 1 ms
Skruvplint
Försörjningsspänning: PoE eller 10 - 30VDC / 3watt

6 x digitala ingångar - Våt (aktiv vid DC inn)
6 x Kraftreläutgångar - 24VDC / 250VAC / 5A
Protokoll: Modbus TCP / UDP
2 x RJ45 Ethernet-gränssnitt
Med inbyggd nätverksswitch - med daisy chain
I / O-Pair-funktion - ingången speglas till den andra utgången
Digitala ingångar med disk - max 500Hz
den minimala pulsbredden: 1 ms
Skruvplint
Matningsspänning: PoE eller 10 - 30VDC / 3watt
PoE INTE fört till LAN-port 2 (data enbart)

Inbyggd webbserver
Web HMI
Modbus TCP och Modbus UDP-protokoll
Bra kommunikationssäkerhet
Dual Watchdog
Drifttemperatur: -25 ~ +75°C
I/O-Pair länk - ingång speglas i den andras utgång
8 x digital ingång (count): 0 - + 50VDC (500Hz)
8 x Digitala utgångar: Open Collector 0 - +40VDC / 650mA per utgång
Försörjningsspänning: 10 - 30VDC / 3watt

Inbyggd webbserver
Web HMI
Modbus TCP och Modbus UDP-protokoll
Bra kommunikationssäkerhet
Dual Watchdog
Drifttemperatur: -25 ~ + 75 ° C
I/O-Pair länk - ingången speglas i den andra utgång
8 x digital ingång (count): 0 - + 50VDC (500Hz)
8 x Digitala utgångar: Open Collector 0 - + 40VDC / 650mA per utgång
2 x RJ45 ethernet - Daisy kedja
Strömförsörjning: PoE eller 10 - 30VDC / 3watt
PoE förs INTE vidare till nästa modul - endast data

Inbyggd webbserver
Web HMI
Modbus TCP och Modbus UDP-protokoll
Bra kommunikationssäkerhet
Dual Watchdog
Drifttemperatur: -25 ~ + 75 ° C
I/O-Pair länk - ingången speglas i den andra utgång
8 x digital ingång (count): 0 - + 50VDC (500Hz)
8 x Digitala utgångar: Open Collector 0 - + 40VDC / 650mA per utgång
1 x RJ45 Ethernet
Strömförsörjning: PoE eller 10 - 30VDC / 3watt

Webbservern
WEB HMI
Modbus TCP / UDP Modbus
Dual Watchdog
Arbetstemperatur: -25 ~ + 75 ° C
I/O Pair länk - ingång speglas till den andra utdata
8 x PhotoMOS relä (Solid State) COM N.O
Relä kontaktspänning: max 60 VDC
Relä kontaktström:. max 1A
Kopplingstider: on: 5 ms, off: 0.3ms
Optisk isolering till 3000 Vrms
Matningsspänning: 10 - 30VDC / 3watt

Inbyggd webbserver
Web HMI
Modbus TCP och Modbus UDP-protokoll
God kommunikationssäkerhet
2-port Ethernet-switch för daisy-chain topologi
Double watchdog
Wide driftstemperaturintervall: -25 ~ + 75 ° C
I/O-pair-länk: Speglar en ingång till annan utgång
Inbyggd I/O
11 x strömrelä: 250VAC / 24VDC 5A
Matningsspänning: 10 - 30VDC
PoE spänning återförs inte till LAN-porten 2
DIN-fäste

MODBUS TCP Slave Module LAN eller Internet
6 x Relä, Slutkontakt 250Vac / 5A, 30VDC / 5A
Undvik induktiv belastning
6 x Digital input. High är 10 - 50V
mätning via PoE eller 12 - 48VDC
Med I/O Pair-anslutning - ingång speglas till annan modul
med viktig "säker inställning" som sätter reläer som önskat
vakthonad som sätter reläer i "säker inställning" i feldetektering
Mål: 123 x 72 x 35 mm
Inbyggd DIN fäste

8 single ended ingång +/- 10V analog, +/- 5V
200kS / s (200 kHz) för varje kanal samplingshastighet
FIFO 2000 samplas - minnet av 30 miljoner datasampel
16bit resolution
Trigger mode: SW, Ext. klocka, digital fallande kant (post, pre, fördröjning), analog
1 x 32-bitars räknare, max. 30 kHz
4 x digital ingång (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3 Å
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - + 75 ° C

Inbyggd webbserver
Web Hmi
Modbus TCP och Modbus UDP-protokoll
Good Communication Security
Dual Watchdog
Drift Temperaturområde: -25 ~ + 75 ° C
I/O Pair - Inmatning speglar i den andra utgången
8 x Digital ingång (räknare): 0 - + 50VDC (500Hz) - Wet/Dry
8 x Digital utgång: Öppna kollektor 0 - + 40VDC / 650mA per utgång
2 x RJ45 Ethernet - Daisy Chain
Matningsspänning: Poe eller 12 - 48VDC / 4Watt
