High Speed ​​4 analoga ingångar 128kHz sampling, 24-bitars, 12-bitars 2 analoga utgångar, en El, 7 digitala I/O, -25 - +75°C

4 single ended ingång +/-10V analog, +/-5V, +/-2,5V .. +/- 20mV

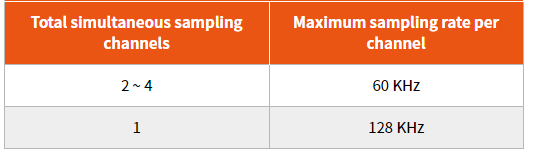

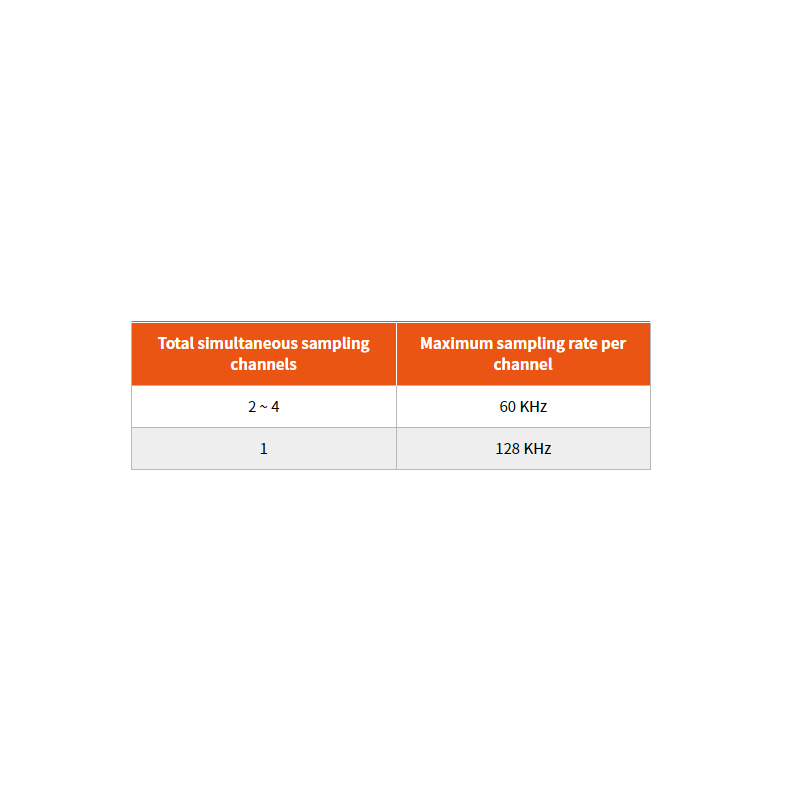

128kS/s för varje kanal samplingshastighet
FIFO: 4000 prover - minne 30 miljoner datasampel
24bit upplösning
2 x analog utgång +/-10V, +/-5V, 0-5/10V
analoga utgångs 12bit upplösning
Trigger-läge: SW, Ext analog
1 x 32-bitars räknare, max 30kHz
1 x Givaringång:. Qadrant / CW / CCW och puls
3 x digitala ingångar (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3A
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - +75°C

ETHIO4AI2AO7IO-P-I
Ring 042 14 10 85 för pris
Kvantitet
På vägen in

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

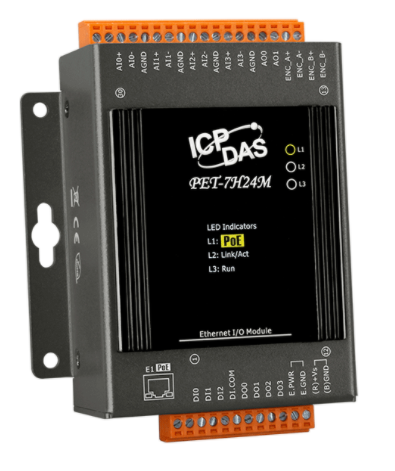

ETHIO4AI2AO7IO-PI är en övervakningsdata anordningen vid hög hastighet med en inbyggd Ethernet-kommunikationsport för överföring av data över ett nätverk och omfattar fyra höghastighets 24-bitars differentiella analoga ingångskanaler (prov 128 kHz och håll för alla 4 kanaler), två analoga utgångskanaler, 3 digitala ingångskanaler, fyra digitala utgångskanaler och en kodare-ingångskanal.

modulen tillhanedahåller en programmerbar ingångsintervall på alla analoga kanaler och den digitala utgången kan ställas in för att mata ut kortslutning och överbelastningsskydd. En Encoder ingångskanal kan konfigureras som Quadrant, Puls / riktning eller CW / CCW inmatningsläget. ETHIO4AI2AO7IO-P-I ger också 4 kV ESD-skydd och 2500 VDC inom modul isolering. Dessutom inkluderar 24-bitars ADC inbyggda Sinc3-filtrering för att justera den lämpliga samplingstakten och filtrera modulatorn signal och brus. ETHIO4AI2AO7IO-P-I är mycket lämplig för en mängd olika applikationer för mobila / bärbara mätning, utan även för precisionssignalmätning.

Forsyning
PoE eller 12 - 48VDC, 2,6Watt
Hastighed
128kHz sample-frekvens for alle 4 indgange
Indgang
3 stk. wet (forsynes med spænding) op til +30VDC
Indgang
4 x single-ended (fælles stel) analoge high-speed indgange
Kabinet
Metal, Din-beslag og vægmontering
Mål og vægt
120 x 76 x 38 mm, 350g
Porte
1 x RJ45 PoE (PD)
Trigger
1,5 microsekund, Falling Edge, 5VDC on, 0,8VDC off
Tæller
1 kanal, 32 bit, 30KHz
Udgange
4 stk. Open Collector, maks. +30VDC, 100mA
Udgange
2 x analog udgang med fælles stel, 12 bit opløsning
