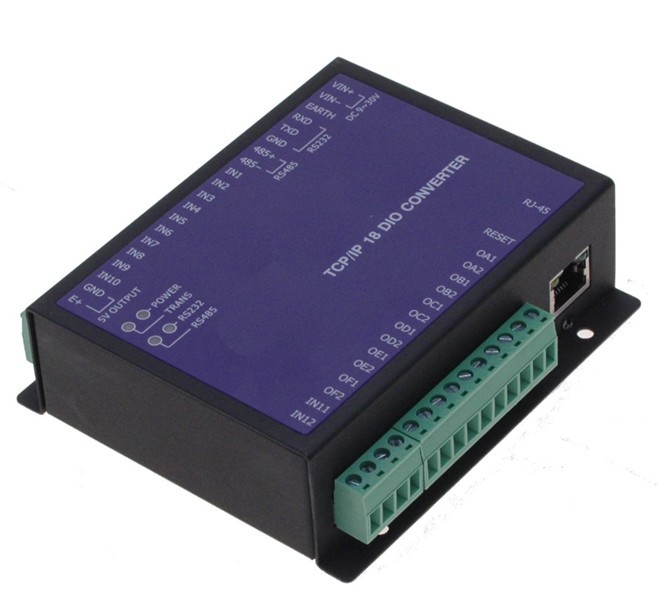

Distribuerad I/O via Ethernet/RS485
Kan styras via RS485 eller Ethernet
10 x digital in 10 x relä ut (mekaniskt relä)
9VDC ~ 24VDC matningsspänning (strömadapter ingår)
16bit / 100MHz CPU
256 KB ROM, 1 MB SDRAM
10 digitala ingångar och 10 digitala utgångar.
Övervaka digital ingång: Panikknapp, temperatursensor, dörrsensor, etc.
Fjärrkontrollutgångar: Siren, Alarm, Ljus, Fläkt
Rapport E-kartövervakning och e-postvarning.

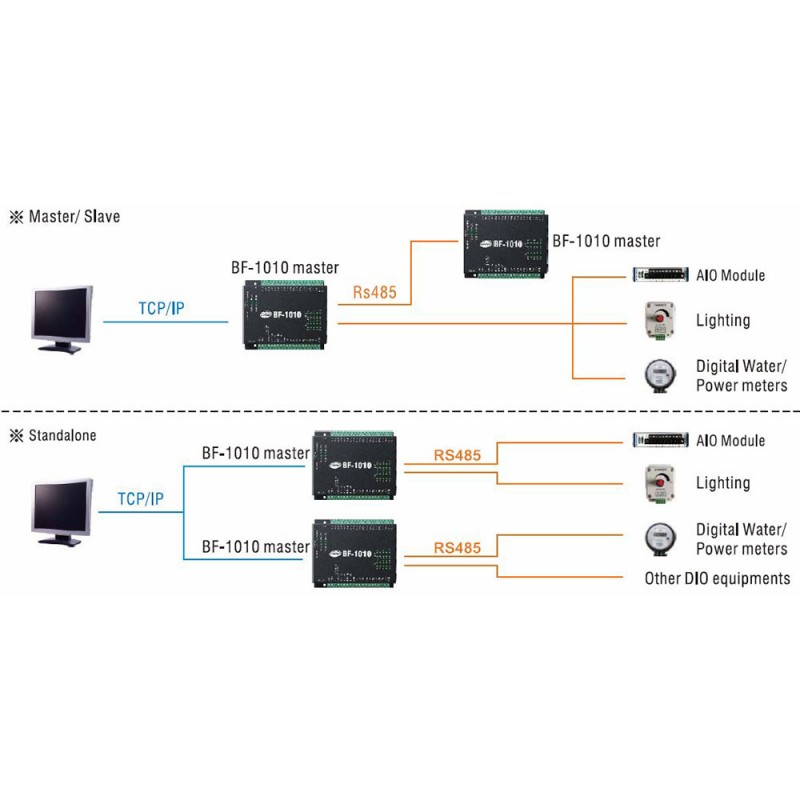

Master och Slave-struktur (Max 30 DI och 30 DO).
Larmvarning (skärmvarningar från händelser - oregistrerad användare, dörr öppnas för länge). mellan terminalerna via TCP / IP.
Till exempel:
(1) Om temperaturen i serverns rummet är för hög, utlöser ett säkerhetskontors larm och även ett serverrums luftkonditionering (utgångar).
(2) Om luftfuktigheten i ett växthus är låg, utlöser ett sprinklersystem (utgångar), kan luftkvaliteten låga utlösa ett ventilationssystem (utgångar).
250 VAC relä för DIN-skena
250 VAC lim relä för DIN-skena
MODBUS / TCP I / O-modul med inbyggd webbserver
Modbus / TCP och Modbus / UDP-protokoll
2 x RJ45 Ethernet Switch till Daisy-Chain Topology
Dual Watchdog
Driftstemperatur Område: - 25 till + 75 ° C
I / O Paranslutning - Ingang Refläng i andra avfart
8 x Digital ingång: Våt (Apply Volt), Torka (Kontakt) -
Digital ingång: 0 - + 50cdc Eller öppen / GND
8 x Digital utgång, öppen kollektor 0 - 40VDC / 650mA
Mått: 76 mm x 120 mm x 38 mm
Spänning: 12 - 48VDC, 4 Watt
DIN fäste Montering
Inbyggd webbserver
Web Hmi
Modbus TCP och Modbus UDP-protokoll
Good Communication Security
Dual Watchdog
Drift Temperaturområde: -25 ~ + 75 ° C
I / O Par - Inmatningspeglar i den andra utgången
16 x Digital ingång (räknare): Kontakt till inmatning, Dry
2 x RJ45 Ethernet - Daisy Chain
Matningsspänning: Poe eller 12 - 48VDC / 3.2Watt
Multi-nätverksutgångsmodul med Galvanic I/O
10/100 Mbit Ethernet-anslutning - Lösenordsskyddad WEB-server
2 analoga utgångar med spänning och kraftgenerator
0 - 20mA, 4 - 20mA, 0 - 24mA
0 - 5V eller 0 - 10V spänningsutgång
4 digitala (öppna avlopps) utgångar med ON/OFF eller PWM
2 reläer med COM, NO och NC kontakter
4 schemalagda åtgärder, 1 gång eller vecka
NTP, SNMP v2, SNMP-fälla för upp till 5 mottagare
MODBUS TCP/IP
HTTP-uppladdning med nuvarande status i XML eller JSON till fjärrserver
HTTP API-komhanedon i servern och klientläge
HTTP-post kan skickas till 3 servrar
DIN-skena / väggmontering
Matningsspänning: 10 - 32VDC / max 250mA
Nätverksmodul med digital I / O Korenix JETI / O 6550
Kanaler: 14/8
Digitalingångar: 14 st, Logik 0: 0 - 4 V, Logik 1: 5 - 30V
Digital utgångar: & nbsp; 8 st. Öppna kollektor, 5 - 40 V 250mA
Isolering: Optisk 2500 VRMS för analoga och digitala ingångar och utgångar för strömförsörjning
Magnetisk 1500 V från nätverksgränssnittet för strömförsörjning
10/100 Mbit m / RJ45 deras kontakt
Driftstemperatur: - 25 ° C - 70 ° C
Stödjer Modbus / TCP, OPC-server, SNMP. Programvara ingår för konfiguration
För montering av DIN-skena
Tillförsel: 10 - 30 VDC via terminal, Max 1,92 W
