Vad du behöver veta om antennkontakter innan du köper dem

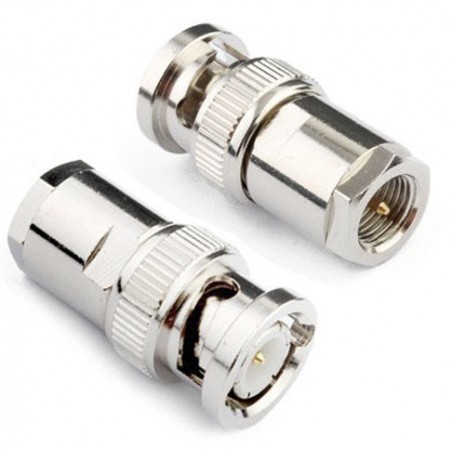

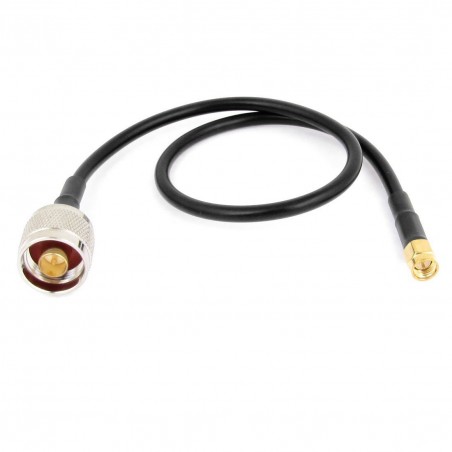

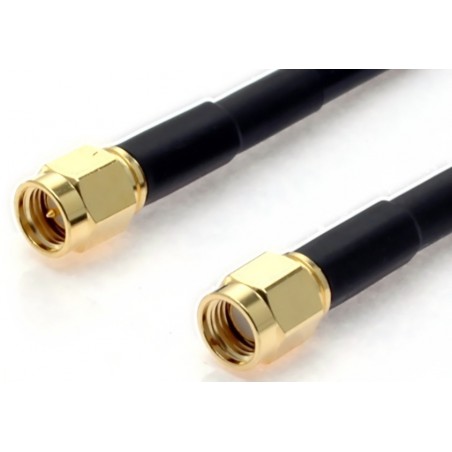

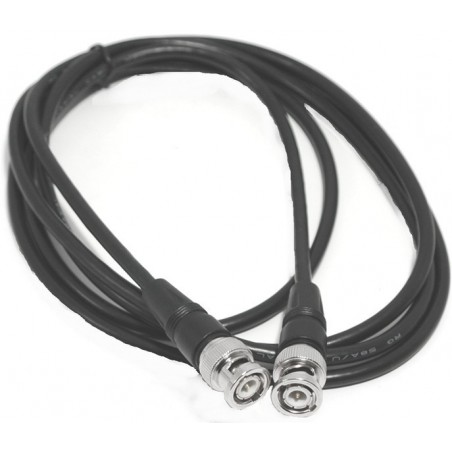

Det finns fyra olika typer av antennkontakter som kan ses på bilden nedan. Se vilken du behöver och vilken som passar din lösning.

Allmän information

Koaxialkabel eller Coax-kabel såg dagens ljus 1880 och är en typ av elkabel som har en inre ledare omgiven av ett rörformigt isolerande lager, omgivet av en rörformig ledande skärm.

Alla Coax-kablar har också en isolerande ytterhaneeetel eller haneeetel. En koaxialkabel är en överföringsledning som används för att bära högfrekventa elektriska signaler med låg frekvens. Den används för bredbandsnätverkskablar, kabel-TV-signaler och ansluter radiosändare / mottagare till deras antenner.

Det är mycket viktigt att en koaxialkabel är tillverkad av kvalitetsmaterial, såsom 100% ren koppar och att det rörformiga isoleringsmaterialet ger hög isolering, och här är skumisolatorn bäst.

Det är viktigt att en Coax-kabel är så kort som möjligt eftersom den fungerar som signaldämpare. En koaxialkabel för radiosändare är 50 ohm - motståndet kallas impedans och måste passa radiosändaren - motsatt enhet (t.ex. en antenn) måste utformas med samma motstånd. Eventuellt. felanpassning orsakar reflektioner i kabeln och stör / stör signalöverföringen. Videosignalöverföring, impedansen måste vara 75 ohm (RG59)

Teknisk information

En sändare och mottagare ser en Coax-kabel så många samhaneeesatta passiva komponenter - kondensator mellan ledare och skärm, spolar i serie, liksom ett ohmiskt motstånd (kopparförlust). Förlust av en Coax-kabel gäller både sändare och mottagare. En stark koaxialkabel t.ex. LLC400 (10 mm tjock) ger ca. 22 dB förlust per 100 meter vid 2,4 GHz (Wifi). En LCC200 (5 mm tjock) ger en förlust på ca. 55 dB per 100 meter vid 2,4 GHz. Kom ihåg att kompensera Coax-kabelförlusten med passiv förstärkningsantenn om möjligt. Undvik helst aktiva 2-vägs signalförstärkare.

Kom ihåg: kabel av god kvalitet ger den bästa anslutningen.
