Vad du behöver veta om antennkontakter innan du köper dem

Det finns fyra olika typer av antennkontakter som kan ses på bilden nedan. Se vilken du behöver och vilken som passar din lösning.

Allmän information

Koaxialkabel eller Coax-kabel såg dagens ljus 1880 och är en typ av elkabel som har en inre ledare omgiven av ett rörformigt isolerande lager, omgivet av en rörformig ledande skärm.

Alla Coax-kablar har också en isolerande ytterhaneeetel eller haneeetel. En koaxialkabel är en överföringsledning som används för att bära högfrekventa elektriska signaler med låg frekvens. Den används för bredbandsnätverkskablar, kabel-TV-signaler och ansluter radiosändare / mottagare till deras antenner.



Det är mycket viktigt att en koaxialkabel är tillverkad av kvalitetsmaterial, såsom 100% ren koppar och att det rörformiga isoleringsmaterialet ger hög isolering, och här är skumisolatorn bäst.

Det är viktigt att en Coax-kabel är så kort som möjligt eftersom den fungerar som signaldämpare. En koaxialkabel för radiosändare är 50 ohm - motståndet kallas impedans och måste passa radiosändaren - motsatt enhet (t.ex. en antenn) måste utformas med samma motstånd. Eventuellt. felanpassning orsakar reflektioner i kabeln och stör / stör signalöverföringen. Videosignalöverföring, impedansen måste vara 75 ohm (RG59)



Teknisk information

En sändare och mottagare ser en Coax-kabel så många samhaneeesatta passiva komponenter - kondensator mellan ledare och skärm, spolar i serie, liksom ett ohmiskt motstånd (kopparförlust). Förlust av en Coax-kabel gäller både sändare och mottagare. En stark koaxialkabel t.ex. LLC400 (10 mm tjock) ger ca. 22 dB förlust per 100 meter vid 2,4 GHz (Wifi). En LCC200 (5 mm tjock) ger en förlust på ca. 55 dB per 100 meter vid 2,4 GHz. Kom ihåg att kompensera Coax-kabelförlusten med passiv förstärkningsantenn om möjligt. Undvik helst aktiva 2-vägs signalförstärkare.

Kom ihåg: kabel av god kvalitet ger den bästa anslutningen.

Coax-kabel / antennkabel / Plugg

Det finns 84 produkter.

Visar 1-20 av 84 objekt

Aktiva filter

  • Antenn adapter, N-typ hon-hon

    Antenn adapter, N-typ hon-hon

    Antenna adapter med n-typ-kontakt, hon-hon
    används för samling av kablar med N haneee

    Pris 138  SEK
    Artikelnummer WLAN-NF-F
    Fysiskt i lager
  • Product title

    Product title

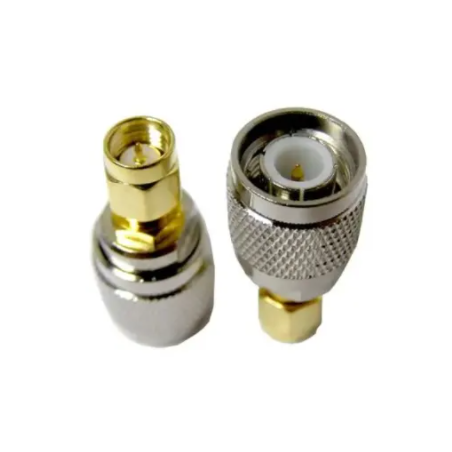

    Antennpluggadapter från TNC hana till SMA hana
    Några LTE-routrar är med RTNCF-kontakt.
    Övergångsplugg för den mer flexibla antennkabeln med SMA
    Coax kabel med SMA är till korta längder för att minimera förlust
    Standbölge ratio: 1: 1.15
    Frekvensområde: DC till 3GHz

    Pris 197  SEK
    Artikelnummer SMAM-TNCM
    Fysiskt i lager
