Pt1000-transmitter -50 - +300°C för 2-tråds och 3-tråds Pt1000-sensor, 4-20mA, DC 16 - 36VDC för trådslinga

Termisk resistans strömöverföringsmodul för Pt1000
Strömförsörjning: 16 - 36VDC (strömförsörjning med två trådar)
Utgång: 4 - 20mA

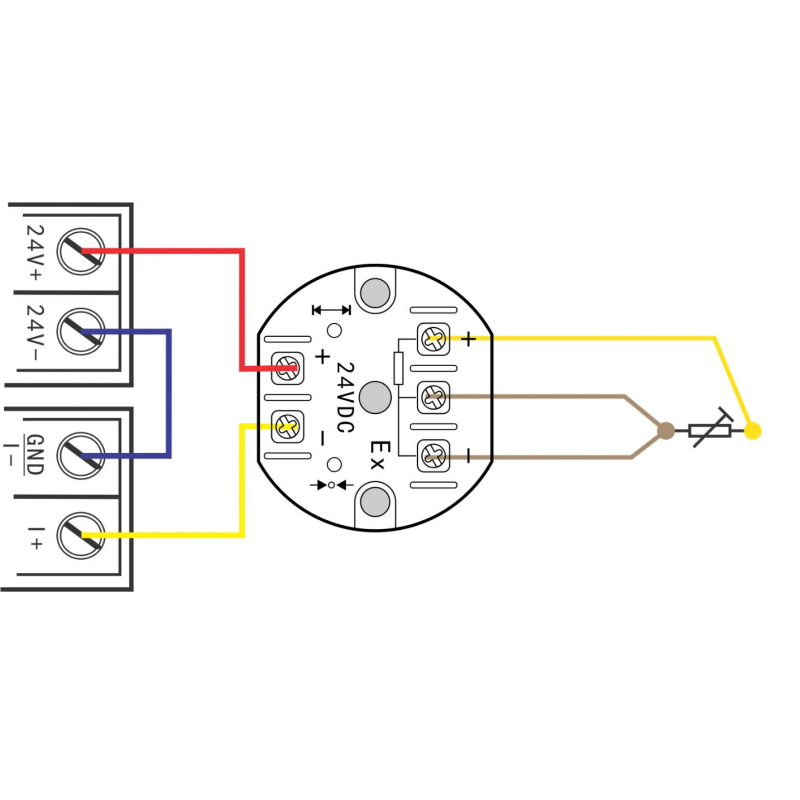

Anslut I+ och GND I- till A/D-ingången.
Om A/D-ingången är 0-10V, anslut 125ohm över ingången
Det kommer att ge 0-10V över 125ohm-motståndet
För 2-3 bly platinamotstånd PT1000 temperatursensor
Ytterligare Pt1000 temperaturgivare
Noggrannhet: 0,2% FS Relaterat till noggrannhetsnivån för det anslutna platinamotståndet

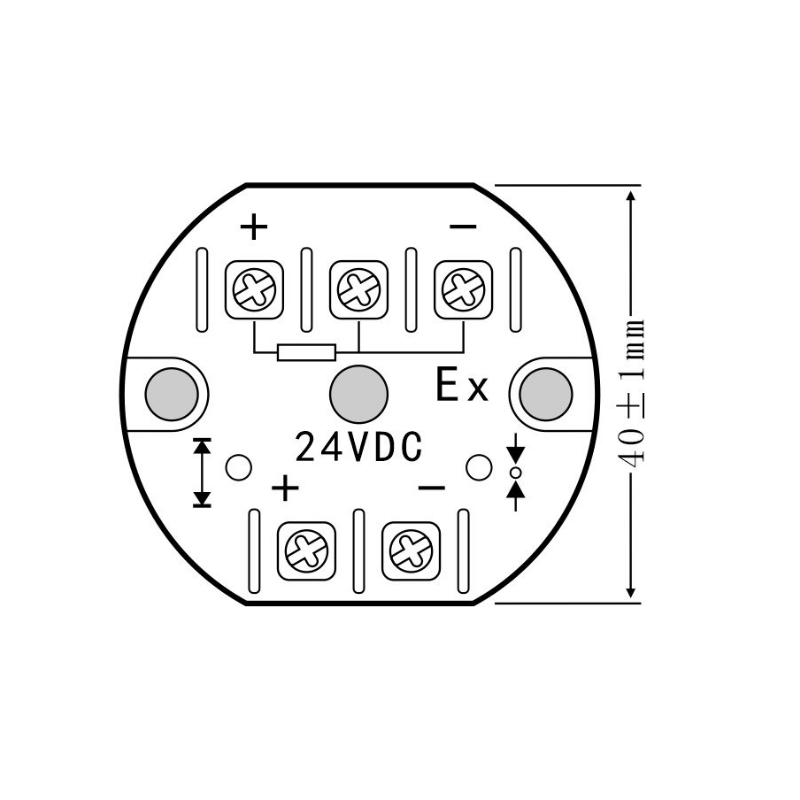

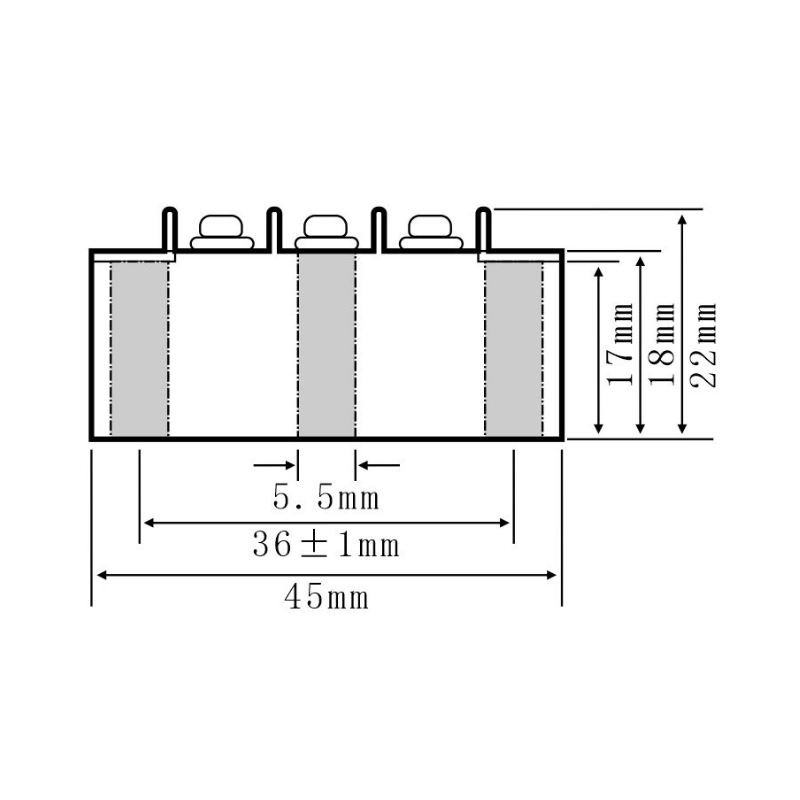

Mått: se ritningar

440,00 SEK
Exkl. moms
Quantity
Fysiskt i lager
LÄGG I KUNDVAGN
Referens DC-TEMP-MA-PT1000
Få Volymerbjudande
close

Få Volymerbjudande


file_download DOWNLOADS
Ställ en fråga
close

Stil et spørgsmål





Download PDF

Funktionsbeskrivningar:

Inbyggd anti-reverse-anslutningskrets, matar ut 0mA ström när strömförsörjningen är ansluten omvänt.

Inbyggd EMI-filterkrets av π-typ, överspänningsabsorptionsspänning 36V, kan hantera de flesta industriella störsignaler.

Terminalerna är tillverkade av förnicklade kopparstansdelar och yttermanteln är tillverkad av teknisk flamskyddsplast.

Överföringsmodulen använder en tvåtrådsslinga för strömförsörjning som tas från 16 - 36VDC.

Om den faktiska strömförbrukningen är mindre än 14V, kommer det att påverka överföringens noggrannhet, och om den är mindre än 10V, kommer den inte att fungera.

Tillåten trådresistans: ≤0,5Ω

Använd en spegelströmskälla för att kompensera för avvikelse i linjesignalen.

När trådresistansen är >1Ω, kommer det att orsaka en stor avvikelse i mätningen.

Den analoga multiplikationskretsen realiserar linjärisering av platinaresistanssignaler och uppnår en god linjär utsignal på 4~20mA-signaler med icke-linjäritet ≤0,05%
