Inbyggd webbserver
Web HMI
Modbus TCP och Modbus UDP-protokoll
God kommunikationssäkerhet
2 x RJ45-port Ethernet - Daisy kedjan till nästa modul
Dual Watchdog
Drifttemperaturens omfång: -25 till + 75 ° C
I / O-Pair-anslutning ingång speglas i den andra utgång
7 x RTD Gränssnitt: Pt100, Pt1000, Ni120, 100 VE, CU1000
Differentialindgange till temperaturavkännaren 2 och 3- tråd
16bit upplösning
Strömförsörjning:. PoE eller 10 - 30VDC / 2.5watt
PoE är inte vidare till nästa modul - endast data

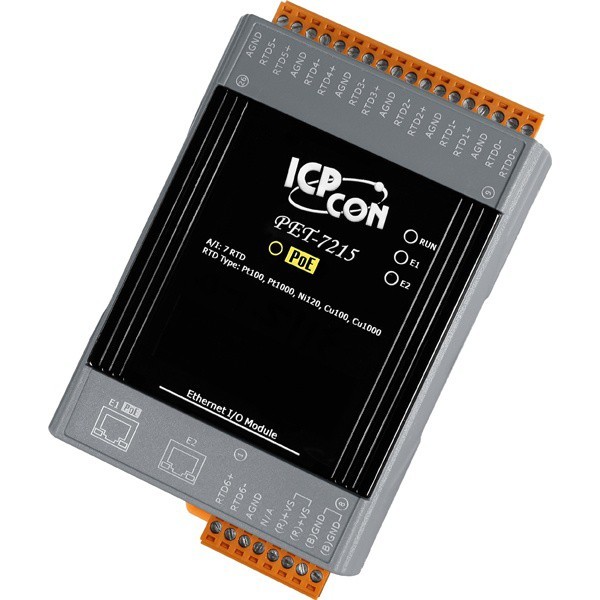

ETHIO7RTD-P2i är speciellt utformad för långa avstånd RTD-mätning. Den har automatisk kompensation för tre trådar RTD oavsett längden av trådarna och tillhaneeedahåller öppen ledningsdetektion till RTD-mätning. ETHIO7RTD-P2i ger 7 kanaler, vilka var och en kan anslutas till olika typer av RTD (Pt100, Pt1000, Ni120, 100 VE, Cu1000). ETHIO7RTD-P2i är också fullt RoHS-kompatibel och har behörighet för 4 kV ESD-skydd samt 2500 VDC isolering inom modulen.
3 tråd pt 100 sensor
metallhus 4 x 80mm
2 meter Kabel
Noggrannhet: +/- 1°C
Temperaturområde: - 20 - +130°C
RS485-modul med 2-kanaliga Strain Gauge mätare
Hög upplösning: 16-bitars
Excitation Spänningsområde: 0 ~ +10 V.
50 Hz Event Counter (Digital Input)
hög / Lågt larm (digital utgång)
Linjär kartfunktion
3000 VDC Intra Module Isolering
Double Watchdog
Temperaturområde: -25 till + 75 ° C
Spänning: 10 - 30VDC
Mått: 123 x 76 x 35 mm
RS-485-gränssnitt
DCON Modbus / RTU protokoll
8 x analoga ingångar
4 x Reläutgångar
DIN-skena / väggfäste
Temperatur: -25 till + 75°C
4 single ended ingång +/-10V analog, +/-5V, +/-2,5V .. +/- 20mV
128kS/s för varje kanal samplingshastighet
FIFO: 4000 prover - minne 30 miljoner datasampel
24bit upplösning
2 x analog utgång +/-10V, +/-5V, 0-5/10V
analoga utgångs 12bit upplösning
Trigger-läge: SW, Ext analog
1 x 32-bitars räknare, max 30kHz
1 x Givaringång:. Qadrant / CW / CCW och puls
3 x digitala ingångar (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3A
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - +75°C
Inbyggd webbserver
Web HMI
Modbus / TCP och Modbus / UDP-protokoll
Bra kommunikationssäkerhet
Dual Watchdog
Drifttemperatur: -25 ~ + 75 ° C
I/O Pair-länk - ingången speglas i den andra utgång
6 x Analoga ingångar: 500 mV +/- - +/- 10 V, 0 - 20mA (16 bit)
2 x Analog utgångar: 0 - +/- 10VDC, 0 - 20mA (12bit)
10 prover per sekund
2 x digital ingångs (count): Wet/Dry, max + 30VDC (100Hz)
2 x Digitala utgångar: Open Collector, max 50VDC / 700mA..
2 x RJ45 Ethernet
Matningsspänning: 10 - 30VDC / 4Watt
