1 Port Modbus seriell portserver, RS232 / RS422 / RS485 Modbus över Ethernet. Kan köra Modbus TCP Master
MODBUS
Seriell enhet Server Review 1 x RS232 / 422/485-port
Atop MB5001C
WIN XP / 7/8 / WIN 10
Web Server konfig.
9 ~ 30 VDC

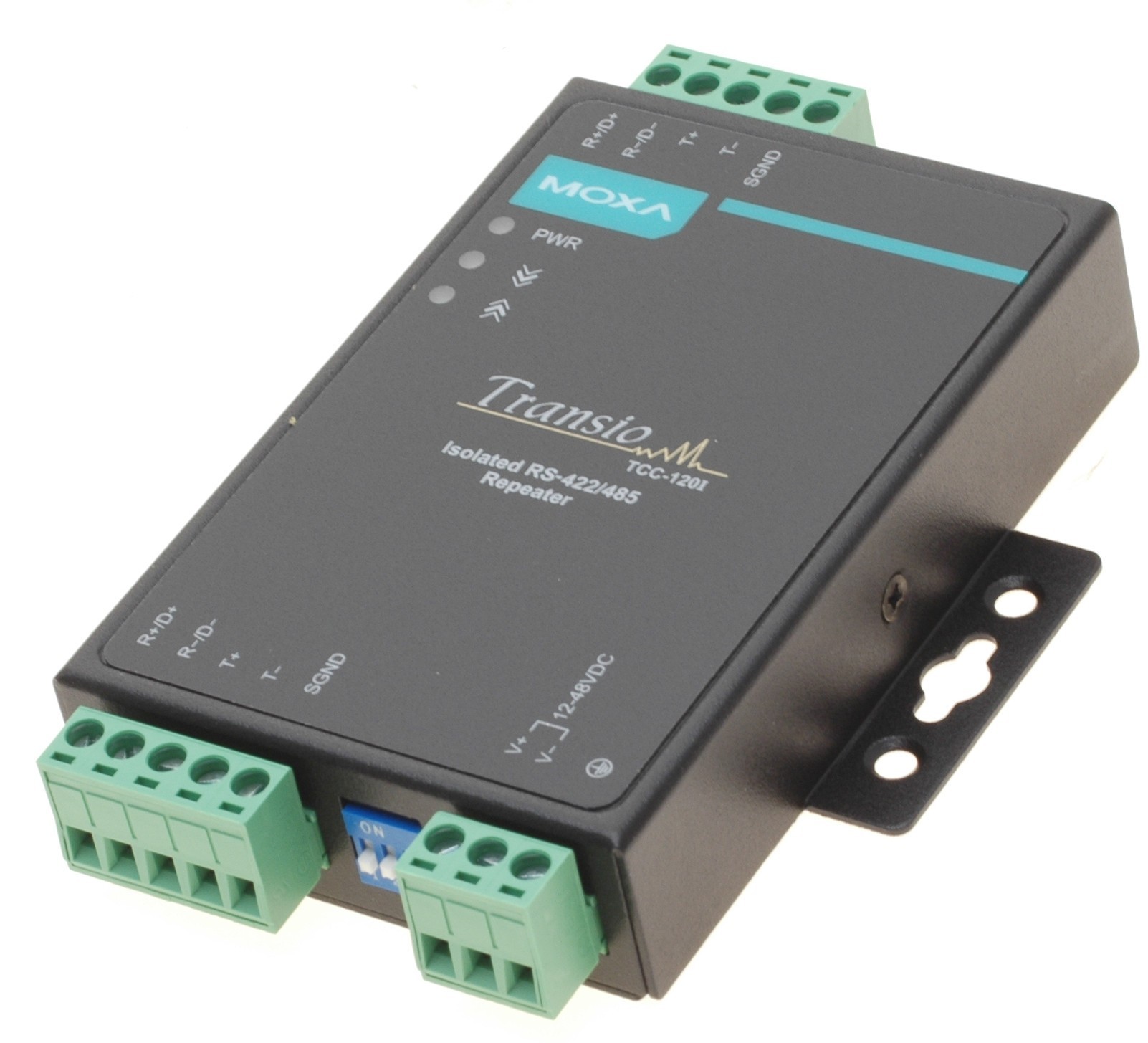

Industrial RS422 / RS485 seriell omvandlare / Repeater med 2 KV Isolering, MOXA TCC-120i
Boost seriella signalen för att utöka överföringsavstånd
Öka RS422 eller RS485 signal eller konvertera RS422 till RS485
2 KV optisk isolering skydd
15 kV serie ESD-skydd
Vägg eller DIN-skena
Kopplingsplint för enkel kabeldragning
Ineffekt från kopplingsplint
DIP-omkopplare för inbyggd terminering (120 ohm)
seriell kommunikation
Anslutningar: Terminal block på båda ändarna
Överföringshastighet: 50 bps till 921,6 kbps
Signaler: RS-422 / 485-4w: TxD, TxD-, RxD, RxD RS485-2w:
Data +, DataRS-485
Data riktningskontroll : ADDC® (automatisk datariktningskontroll )
ESD-skydd: 15 kV för alla signaler
Optisk Isolering: 2 kV (endast TCC-120I)
Fysiska egenskaper
Bostäder: Metal
Mått: 67 x 100,4 x 22 mm
Vikt: 148 g
Gränser miljö
Arbetstemperatur : -20 till 60 ° C
Förvaringstemperatur : -20 till 75 ° C
Omgivande relativ luftfuktighet: 5 till 95% (icke-kondenserande )
Kraftbehov
Kraftkälla Ingång: Strömingång
Inspänning: 12-48 VDC
Strömförbrukning: 180 mA @ 12 V
Spänningsåterskydd: Skyddar mot V + / V- återföring
Överspänningsskydd : skyddar mot två signaler kortslutna
MODBUS
Seriell enhet Server Review 1 x RS232 / 422/485-port
Atop MB5001C
WIN XP / 7/8 / WIN 10
Web Server konfig.
9 ~ 30 VDC
Optoisoleret RS-485 repeater
2 vejs 3000 VDC isolation
ESD-beskyttelse til RS-485
Baud-hastighed 300 bit/s til 115.200 bit/s
Understøtter effektindtag på +10 V DC til +30 V DC
Driftstemperatur: -25° til +75°C
Til DIN skinne montering
Porte: RS422
Stik: DB25 hona
Tilsluttes PCI kontrollerkortet via DB37 kabel.
Boksene sammensættes via DB37 kontakt i siderne på boksen
for at få op til 64 porte.
MOXA C32061T v2.2
Extern COM-port över Ethernet och Internet
RS232/422/485
ATOP SE5201-DB seriell enhetsserver
10/100Mbit Ethernet.
Seriell port via DB9 hankontakt
Stöder TCP Server/Client, UDP, Virtual COM och Tunneling-lägen
Strömförsörjning från 9 - 30VDC eller 5VDC (strömuttag)
Strömförsörjning ingår ej
DIN-sats (tillval)
Mått: 65 x 78 x 28 mm (utan väggfäste)
Mått: 88,5 x 84 x 27,8 mm (med väggfäste och DB9-port)
