Industriella RS232 till 422 / RS485 seriell omvandlare / Repeater med 2 KV Isolering, MOXA TCC-100i
RS232 till RS-422 konvertering med RTS / CTS stöd
RS-232 till 2-tråd eller 4-tråds RS-485 konverterings
2 KV isoleringsskydd (TCC-100I / TCC-100I-T)
Vägg och DIN-skena
Plug-in plint för enkel RS-422/485 ledningar
LED-indikatorer för ström, Tx, Rx
-20 Till 60 ° C drifttemperatur
Specifikationer:
RS-232 SIDA
Kontakt: DB9 Kvinna
Signaler: TXD, RXD, RTS, CTS, GND
RS-422/485 SIDA
Anslutning : Terminalblock
Signaler: (gränssnitt valt av DIP-switch)
RS-422: TXD+, TXD-, RXD+, RXD-, RTS, CTS, GND
RS-485-4W: TXD+, TXD-- , Rxd+, rxd-, GND
RS-485-2W: data+, data-, GND
RS-485 Datningsriktningskontroll: ADDC® (automatisk datariktningskontroll)
Seriell kommunikation
BAUDRATE: 50 bps till 921,6 kbps
ESD-skydd: 15 kV
Optisk isolering: 2 kV (TCC-100i/100i-T)
Fysiska egenskaper

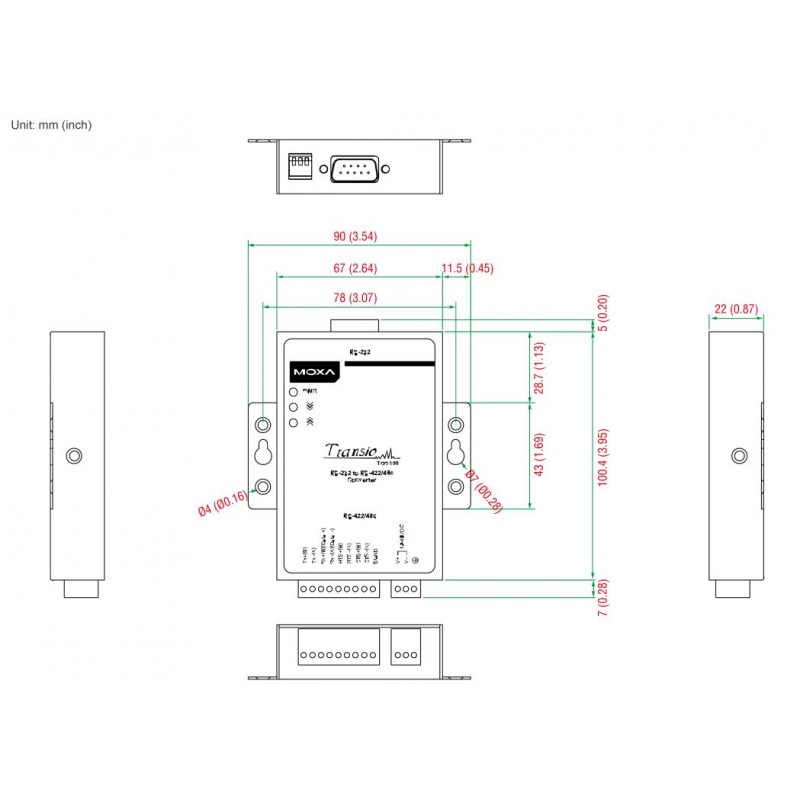

Hus: Metall Dimensioner: 67 x 100,4 x 22 mm
Vikt: 148g
Miljögränser
Driftstemperatur:
Standardmodeller: -20 till 60 ° C
Lagringstemperatur: - 40 till 85 ° C
Omgivande relativ luftfuktighet: 5 till 95% (icke-kondensering)
Krav på effekt
Inmatningseffekt: Power Ingång Jack
Ingångsspänning: 12 till 48 VDC
Strömförbrukning: 150 mA @ 12 V
Skydd för spänning: Skydd
