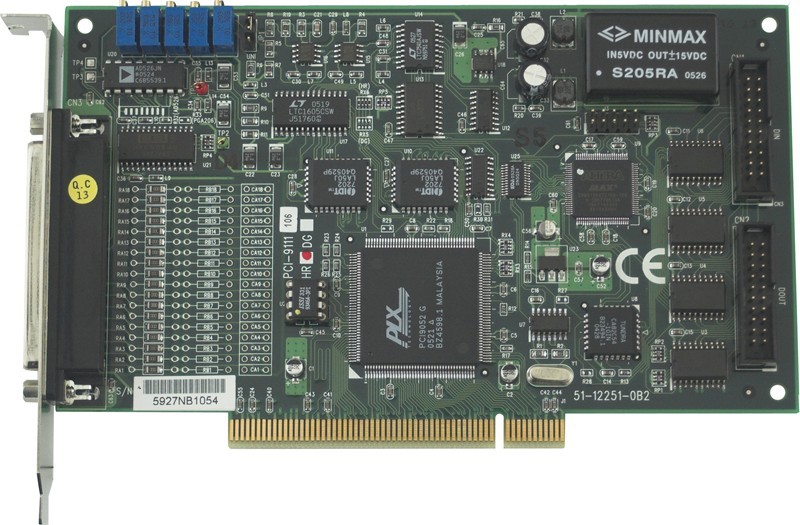

Supporterar 32-bit 5 V PCI bus
12-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Upp till 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input range
100 kHz 12 bitars A / D- datainsamling . Och spänningsutgångar och 16 TTL I / O upp till 100 kHz / kanal PCI-kort . Alla ingångar är försedda med en ingångskrets , till exempel. kan monteras lågpassfilter , spänningsdelare eller shonatmodstande ( för strömmätning ) . Input Justering : Vid leverans , bara ingångsmotståndet R1 till 0 Ω totalt och platser att R2 och C är inaktiva .
Plintkort med skruvplintar
DB37 hane / hanekabel på 1,8 m ingår.
För DIN-skena montering
103 x 85 x 50 mm (B x L)
Supporterar 32-bit 5 V PCI bus
16-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Upp till 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
Supporterar 3.3 V eller 5 V PCI bus
12-bit A/D och sampling rate upp till 110kS/s
16-CH single-ended or 8-CH differential inputs
On-board A/D FIFO
Bipolar eller unipolar analog input område
16-CH TTL DI och 16-CH TTL DO
2-CH 12-bit multiplying analog outputs
12 bitars A / D-kort med programmerbar förstärkning
16 "singel-slut" eller 8-differential
45Khz för delning mellan aktiva kanaler (Omvandlingstid: 8 μs)
D / A-utgång: 1 utgång med 12 bitars upplösning
Område: 0-5 V och 0-10 V, & nbsp; linearitet: ½ bit; stabiliseringstid: 0,6 μs
Didital I / O: 16 TTL-ingångar och 16 TTL-utgångar
12 bitars ver. inkl. drivrutiner för DOS och Win.
Nätkontakter: DB37 kvinnlig kontakt för analoga ingångar och utgångar
2 x 20 pin IDC-kontakter för 16 digitala ingångar och utgångar och diskar
