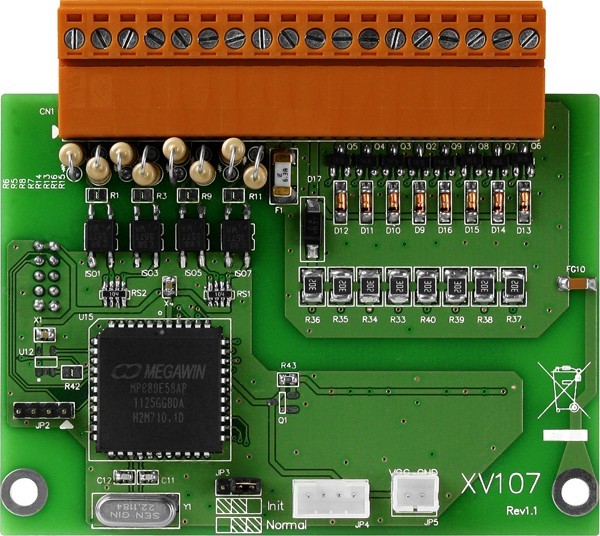

Skruvanslutning för t.ex. L-CON-LOG-AD16C / L-CON-LOG+ serie
18 stift haneee kontakt
integrationsmodul med skruvterminal
8 x digitala ingångar 0 - + 50VDC
Alla ingångar med 32 bitars räknare (50 Hz)
8 x digitala utgångar, Open Collector + 50VDC 700mA / kanal
Kortet ger åtta kanaler med digital ingång och 8 kanaler för digital utgång, var och en med fotokopplings isolering. Den stöder diskbänk utgång med kortslutningsskydd, medan ingången är den typ källan. Alla ingångskanaler kan användas med 32-bitars räknare. Det finns alternativ för att konfigurera de initiala utgångsvärden. 4 kV ESD-skydd och 3750 VDC isolering inom modulen medföljer också.
18 stift haneee kontakt
Infoga modul för L-CON Log Series
4 x Differential Analog ingångar 4 - 20mA
eller 8 Enkla analoga ingångar 4 - 20mA
Upplösning: 12bit
Sample Pris: 4kHz
2 x Analog utgång 4 - 20mA
Upplösning: 12bit
3 x Digital ingång (torr) - Kontakt till GND
3 x Digital utgång (öppen kollektor) + 40VDC / 200mA per port
mått: 82 x 66 x 13 mm
med skruvplattblock
8 digitala ingångar och utgångar Förlängnings moduler för L-CON-LOG serien
Inbyggd modul med skruvanslutningar
5 x digitala ingångar, Wet Sink / källa. 0 - + 50VDC
Alla ingångar är med 32bit räknaren
2 x reläutgångar 30VDC / 2A till 4 x 35 VDC relä utgångar 6A, är 6A
Reläer 250VAC icke-induktiv last
