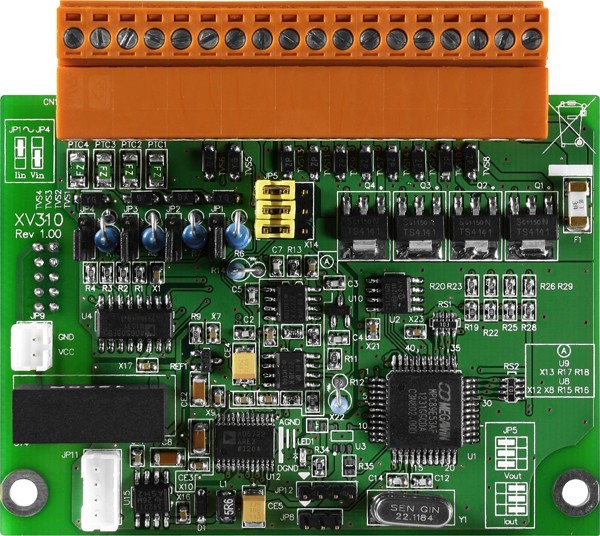

Expansionsmodul för L-CON-LOG serien. 4 x Analoga ingångar, 2 x Analog Output, Digital ingång 4 x, 4 x Digital utgång

Multifunction build-in board
med 4 x AI, AO x 2, 4 x DI, 4 x DO
kanalkonfiguration är individuella
Jumper selekterbar spännings- eller strömingång
Brutna kabeldetektion vid strömmätning
Konfigurerbar inställningar för det initiala värde
Digitala ingångskanaler kan användas som 32-bitars räknare
120 VDC överspänningsskydd till den analoga ingången
60 VDC överspänningsskydd för digital ingång
Överbelastningsskydd för digital utgång
Kortslutningsskydd för digital utgång

L-CON-LOG-AD16C+
2 640  SEK
Exkl. moms
Kvantitet
Fysiskt i lager

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

Är en multifunktions expansionskort som tillhaneeedahåller 4 analoga ingångskanaler, två analoga utgångskanaler, 4 digitala ingångskanaler och fyra digitala utgångskanaler. Detta ger en programmerbar ingång range på alla analoga ingångskanaler (+/- 1 V +/- 2,5 V, +/- 5 V, +/- 10 V, +/- 20 mA, 0 ~ 20 mA eller 4 ~ 20 mA), analoga utgångskanaler finns 12 bitar vid +/- 5V, +/- 10 V, 0 ~ 20 ~ 4 mA eller 20 mA. Varje analog ingångskanal kan konfigureras till en individ, och ger en hög våg av 120 VDC. De spännings- och ström ingångar / utgångar kan väljas som bygeln.

Indgang
4 stk. kontakt ( slutte )
Indgang
4 stk. ±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable)
Udgange
4 stk. 650mA maks. 10 til 40 volt Open collector
Udgange
2 stk. 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V, 0 mA ~ +20 mA, +4 mA ~ +20 mA (Jumper Selectable)
