RS485-modul för mätning av spänning och ström
Är med 15VDC sändar utgång för strömslinga
1 x analog ingång 0-20mA, 0 - +/- 10V
1 x digital ingång. Hög är stängd kontakt
2 x Digital utgång (öppen kollektor) + 50VDC / 30mA
Matningsspänning: 10 - 30VDC
Mått: 123 x 72 x 35 mm

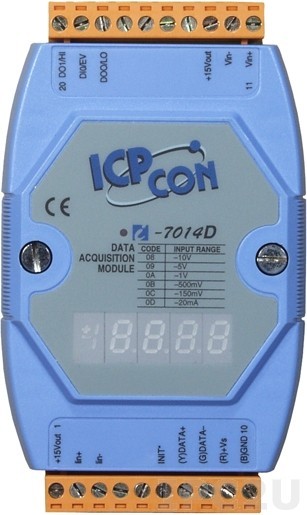

Er et 1-kanals spænding/strøm indgangsmodul, der giver en +15 VDC isoleret sløjfe strømforsyning til senderindgang og er designet til både spændings- og strømindgangstyper. Derudover leverer modulet 1 digital indgangskanal som en 50 Hz hændelsestæller og 2 digitale udgangskanaler, der kan bruges som en høj / lav alarm. I-7014 har også 3000 VDC isolering inden for modulet.
125 Ω Shonatmotstånd, 1 st. pr. Kanal
AC- och DC-spänningsmätare med sann RMS
Upplösning: 24 bitar
0-264VAC 0-60Hz (3 faser)
L1, L2, L3, N
0-+/-370VDC
Ingångsimpedans större än 2,4 Mohm
Modbus RTU (2-tråds RS485)
Inbyggd RS485-terminering (120 ohm)
Upp till 63 enheter per RS485-buss
LED för kommunikationsstatus
Svarstid: mindre än 50 mS
Temperatur: -20 - +60°C
Matningsspänning: 5 - 28VDC
Mått: 86 x 59 x 35 mm
ANALOG INPUT MODUL FÖR MODBUS
Modul för PT100 eller PT1000-sensor med 4-, 3- eller 2-tråds
För nickeltemperatursensor (Ni Rtd)
16 bitars upplösning
15 Mätningar per sekund (totalt)
Spänning: 10 - 30VDC / 1 Watt
Master RS485 måste upprätta biaspänning
Mått: 123 x 72 x 35 mm
RS485 modul med volt / mA-utgång. Digital Input
4 x Analog Utgång - 0 - +/- 10V och 0-20mA
Upplösning: 14bit
5 x Digital ingång - Aktiv hög på kontakt till gnd
RS-485 Bus-modulen är Slave
Format: (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
Baud Rate: 1200 ~ 115200 bps
Mätning: 10 ~ 30 VDC
