1 Port Modbus seriell portserver, RS232 / RS422 / RS485 Modbus över Ethernet. Kan köra Modbus TCP Master
MODBUS
Seriell enhet Server Review 1 x RS232 / 422/485-port
Atop MB5001C
WIN XP / 7/8 / WIN 10
Web Server konfig.
9 ~ 30 VDC

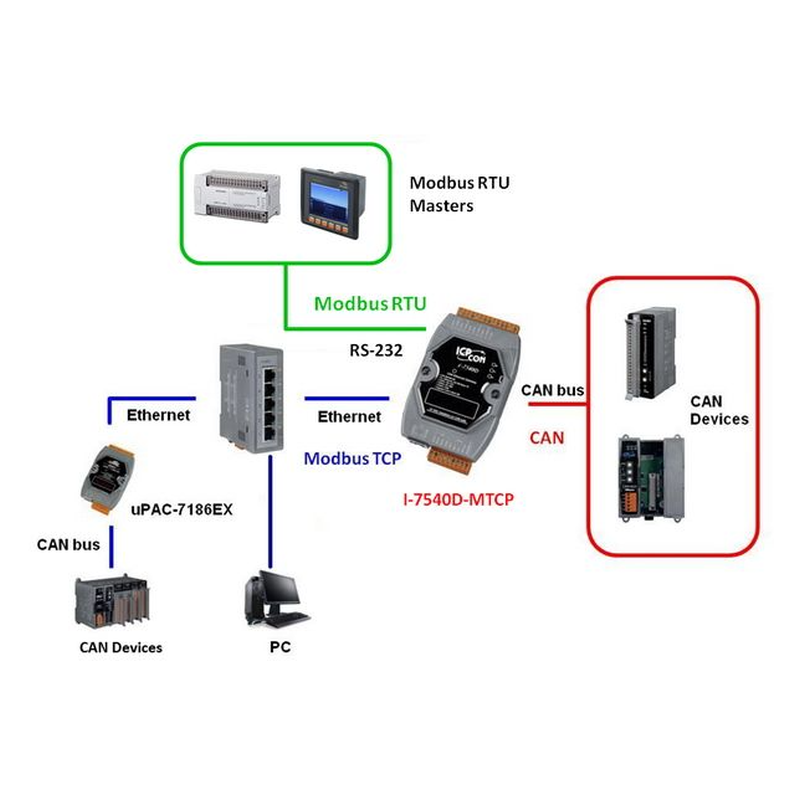

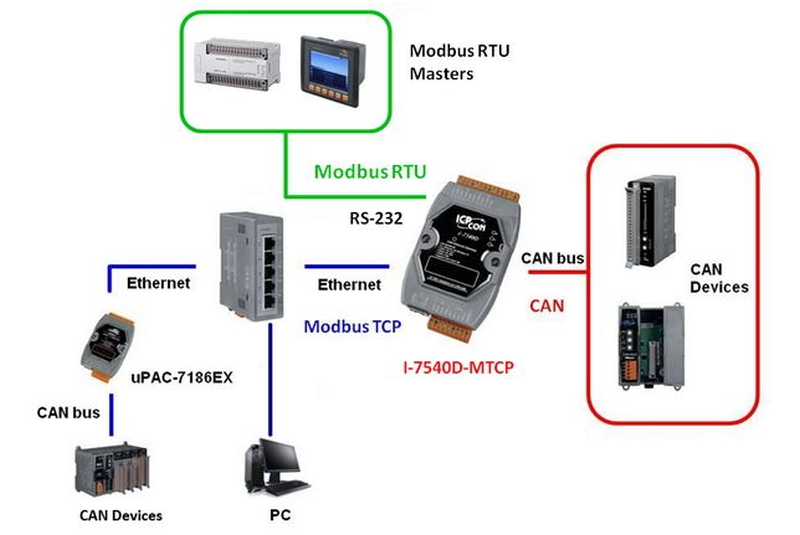

Intelligent CAN för Modbus TCP/IP Converter
Stödjer specifikation CAN 2.0A och 2.0B
Maximal överföringshastighet upp till 1M BPS för CAN och 115,2 Kbps för RS-232 RS-485
Maximal överföring Avstånd på CAN Över 1000m (Följ CAN-specifikationen)
7-segment LED-display för modul IP, RS-232 Baud-hastighet, kan konfigurera ...
Stödjer webbkonfiguration
Stödjer max 24 Ethernet-klienteranslutning
MODBUS TCP / RTU-kommando för läsning och skrivning av CAN meddelande
Transparent kommunikation mellan CAN-enheterna via Ethernet
30 Specifika CAN ID i Modbus TCP / RTU läge
DIN montering
M485-Eth-Can-MTCP är användbar för datautbyte mellan Modbus-enheter och kan anordningar. M485-Eth-Can-MTCP är en Modbus TCP-server och fungerar som en slavenhet i Modbus RTU-nätverk. Den stöder fyra kommunikationslägen: Modbus TCP, Modbus RTU, CAN-Ethernet konvertera och paranslutning.
Huvudfunktionen hos M485-Eth-Can-MTCP är kan för Modbus TCP / RTU gateway. Det tillåter Modbus TCP / RTU att kommunicera med CAN-enheten på ett CAN-nätverk. M485-Eth-Can-MTCP stöder funktionskoderna 0x03 / 0x04 / 0x10 för Modbus TCP / RTU för läsning och skrivning av kan meddelanden.
Dessutom stöder enheten en transparent, protokolloberoende överföring av CAN-meddelanden , Vilket möjliggör genomförandet av det i ett brett utbud av möjliga tillämpningar. Vidare kan CAN-MODBUS-omvandlaren användas med olika högre skikt av kan-protokoll (t.ex. CANopen, DeviceNet eller andra proprietära protokoll).
MODBUS
Seriell enhet Server Review 1 x RS232 / 422/485-port
Atop MB5001C
WIN XP / 7/8 / WIN 10
Web Server konfig.
9 ~ 30 VDC

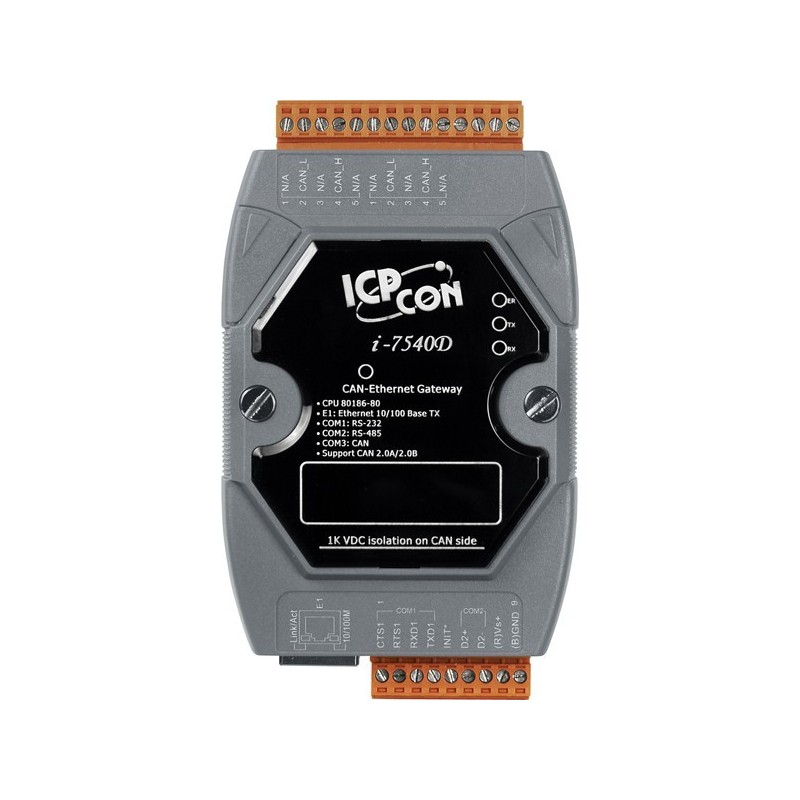

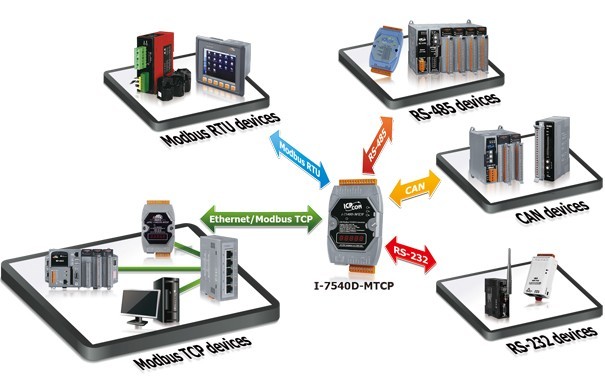

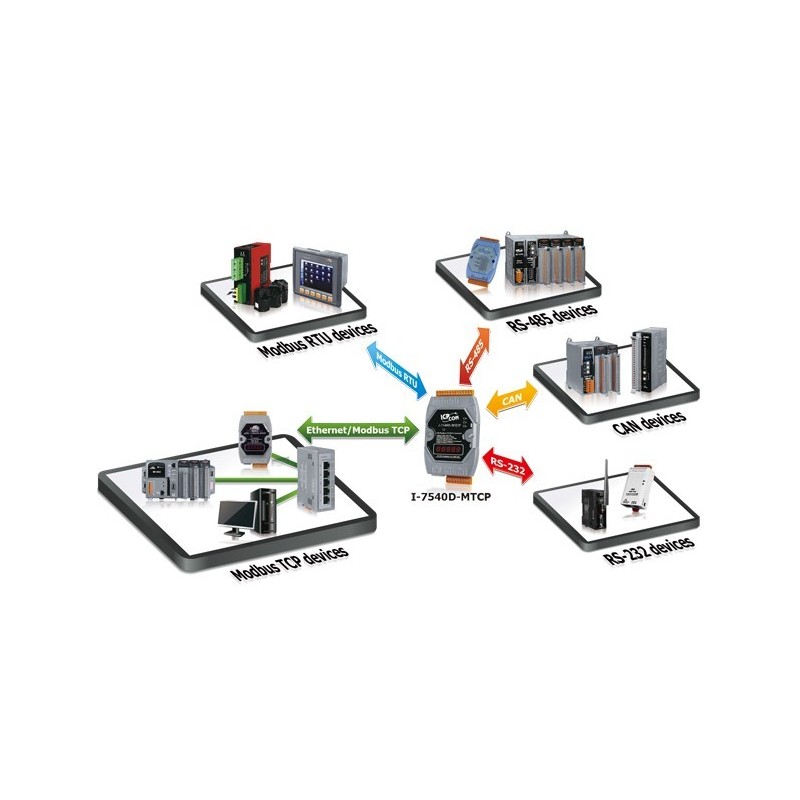

Internetkommunikationskontroll med 1 x CAN-buss, 1 x RS-232, 1 x RS-485 och 1 x Ethernet
10/100 Base-TX Ethernet Controller
TCP / IP Protokoll
80 MHz CPU
1 X RS-232 Port, 1 x RS-485 Port och 1X CAN-port kan användas samtidigt
Max Transmissionshastighet upp till 1 M BPS för CAN och 115.2Kbps för RS-232 RS-485
7 -Segment LED-display
Software Configuration för CAN och RS-232
Webkonfiguration
Upp till 25 Ethernet Client Connections
Stödjer Virtual Com
WiFi CAN omvandlare. Can Can brygga. CAN PC Review två kan kanaler
AP-läge och stationsläge
Kompatibel med Socket (TCP Server TCP klient, UDP)
Support: Ethernet, ARP, IP, ICMP, UDP, DHCP, DNS TCP)
DIP-omkopplare för avslutning
Isolering: 1500VDC
CAN baudhastighet: 5kbit / s till 1 Mbit / s
WiFi: 2,4 GHz IEEE802.11a / b / g
Matningsspänning: 9 - 30VDC
Förbrukning: 80mA @ 24VDC
Dimensioner: 118 x 94 x 23 mm
Drifttemperatur: -40 - + 85 ° C
1-kanals programvaruvalbar RS-232/485/422-port
Baudhastighet: 1200 - 230 400 / RS485 921 600
Skruvterminaler för Data
Skruvklämmor för DC-matning
1 x 10/100 Mbps RJ45 Fast Ethernet-port
Stöder TCP Server/Client, UDP, Virtual COM och Tunneling-lägen
Modbus TCP/RTU/ASCII
Konfiguration via webbserversidan, Telnet-konsolen och Windows Utility
Uppgraderbar firmware via Ethernet från en fjärrdator
Robust metallbeklädnad; industriellt EMC-skydd
Redundanta dubbla DC-ingångar för non-stop drift
Valfri DIN-skena montering
Matning: 9 - 30VDC eller 5VDC / 9W
Mått: 78 x 65 x 28 mm
Temperatur: -40 - +70°C
