0,1A - 10A - DC
0,1A - 10A - AC (48-65Hz)
16-bitars ADC
Upplösning: 0,01 A
Noggrannhet: +/- 1%
AC/DC-lägesväljare
1-trådsgränssnitt (max. 30 m)
Driftstemperatur: -2+ till +60°C
Matningsspänning: 4 - 5,5 VDC/ 30 mA
Mått: 36 x 107 x 59 mm
DIN-fäste

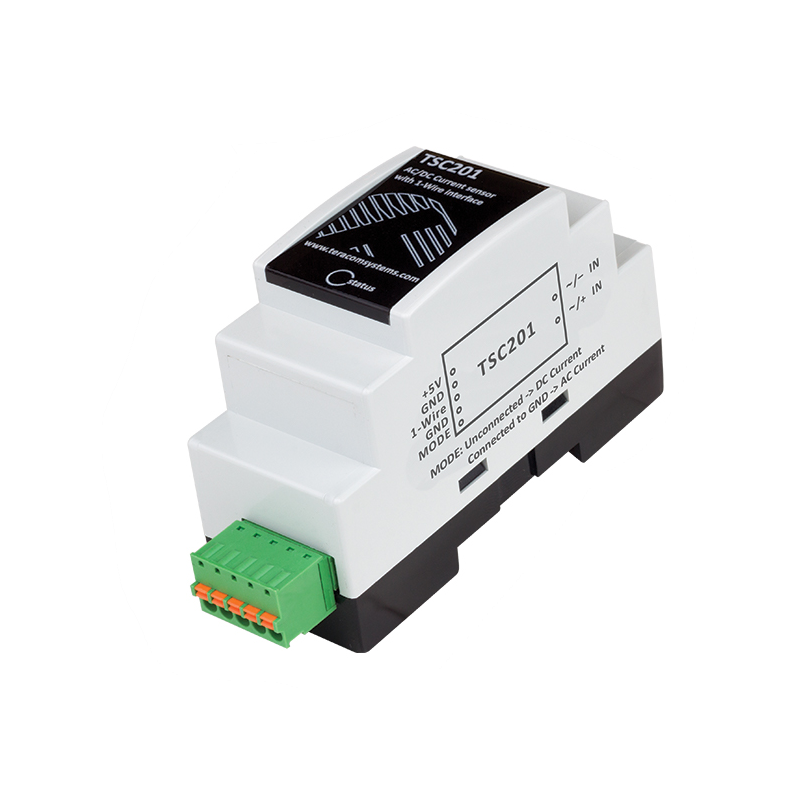

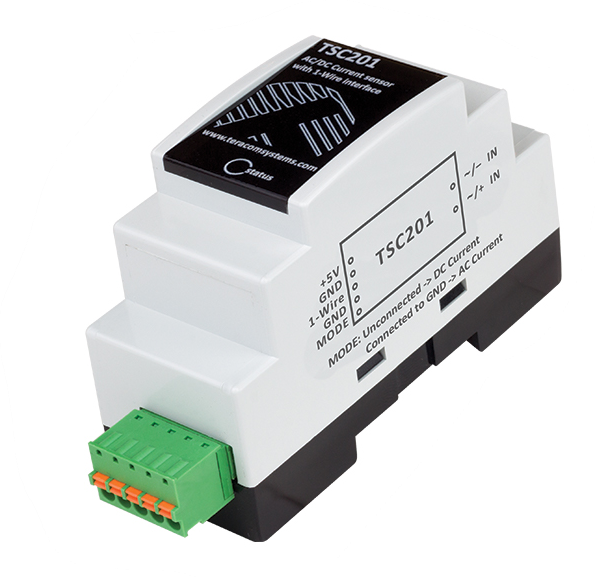

TSC201 är en kompakt strömsensormodul med ett 1-tråds kommunikationsgränssnitt och ett ingångsområde på upp till 10 A, konstruerad för övervakning av både AC- och DC-strömmar.
Den är optimerad för användning med strömtransformatorer (CT) som ger en sekundär utgång på 10 A, vilket möjliggör indirekt mätning av högre primärströmmar.
Modulen har en 16-bitars ADC för högupplösta mätningar och galvanisk isolering mellan strömingången och kommunikationsgränssnittet, vilket säkerställer elektrisk säkerhet och systemskydd.
Enheten är fabrikskalibrerad och kräver ingen användarjustering. Den kan drivas externt med 4 till 5,5 VDC.

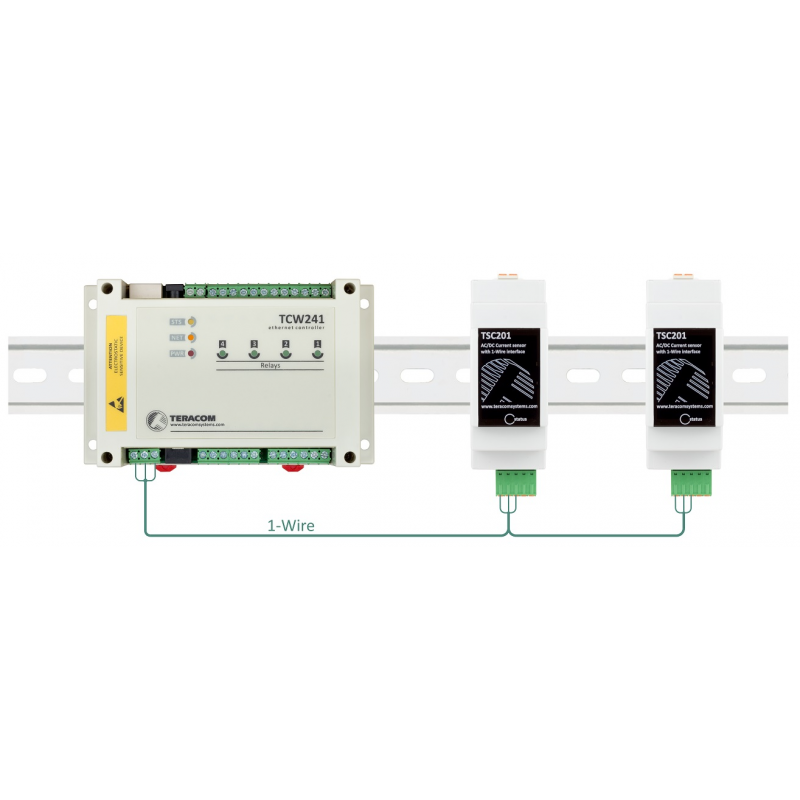

Vid användning med Teracom-regulatorer sker strömförsörjningen via själva 1-trådsgränssnittet.
Datauppdateringshastigheten beror på huvudenheten. Teracom-styrenheter begär vanligtvis sensordata varje sekund, vilket ligger nära den maximala praktiska pollinghastigheten för 1-trådsprotokollet.
Sensorn är inkapslad i ett kompakt 2-DIN modulärt hölje, lämpligt för montering i elcentraler och industriskåp.
