2-kanals duplex eller 4-kanals simplex fiberoptisk bypass-omkopplare
Fiberhastigheter 100 Gbps/40 Gbps/10 Gbps/1 Gbps/100 Mbps
Single Mode med SC-kontakt
Optical Bypass fallback-omkopplare
Switchtid under 8ms
1dB insättningsförlust (genomförlust)
Mycket hög tillförlitlighet på kritiska nätverkslänkar
IP30 tätt metallhölje
Matningsspänning 9 ~ 48VDC eller 24VAC, 0,6Watt
DIN-skena och väggmontering
Reläutgång för strömavbrottsvarning
Drifttemperatur: -40 till +75°C
Industriell design
Mått: 135 x 87 x 32 mm
För att skydda det kritiska fiberoptiska nätverket mot fel i elsystemet är FIBER-BYPASS-XX-serien en ultrasnabb automatisk återställningslösning för fibernätverk som inte tål avbrott om det blir strömavbrott på några kritiska nätverksväxlar. Redundant ryggradsdesign med FIBER-BYPASS-XX som bypass (fiberväxling) kan minimera detta.
FIBER-BYPASS-XX-serien är en optisk fiberbypass-omkopplare av industriell kvalitet med inbyggd 4 x duplex LC med 2-kanals duplex eller 4-kanals simplex fiberanslutning med optisk bypass-funktion. De optiska fiberportarna stöder 100 Gbps / 40 Gbps / 10 Gbps / 1 Gbps / 100 Mbps fiberanslutningar. FIBER-BYPASS-XX växlar automatiskt optisk nätverkstrafik för att förhindra länkfel vid strömavbrott. Det gör också att den lokala nätverksswitchen kan ersättas eller tas bort utan nätverksavbrott.
Optisk fiberdirigering.
FIBER-BYPASS-XX-serien använder fiber-till-fiber-teknik för att uppnå ultralåga förluster och ultrasnabb kopplingstid. Två av fiberportarna används för att ansluta till två fjärranslutna fiberswitchar och de andra två fiberportarna används för att ansluta till den lokala fiberswitchen. FIBER-BYPASS-XX-serien och den lokala fiber Ethernet-switchen drivs från samma strömkälla.
När strömmen till systemet är på, arbetar FIBER-BYPASS-XX-serien i normalt läge och vidarebefordrar Ethernet-paket mellan två externa fiberswitchar och den lokala fiberswitchen.

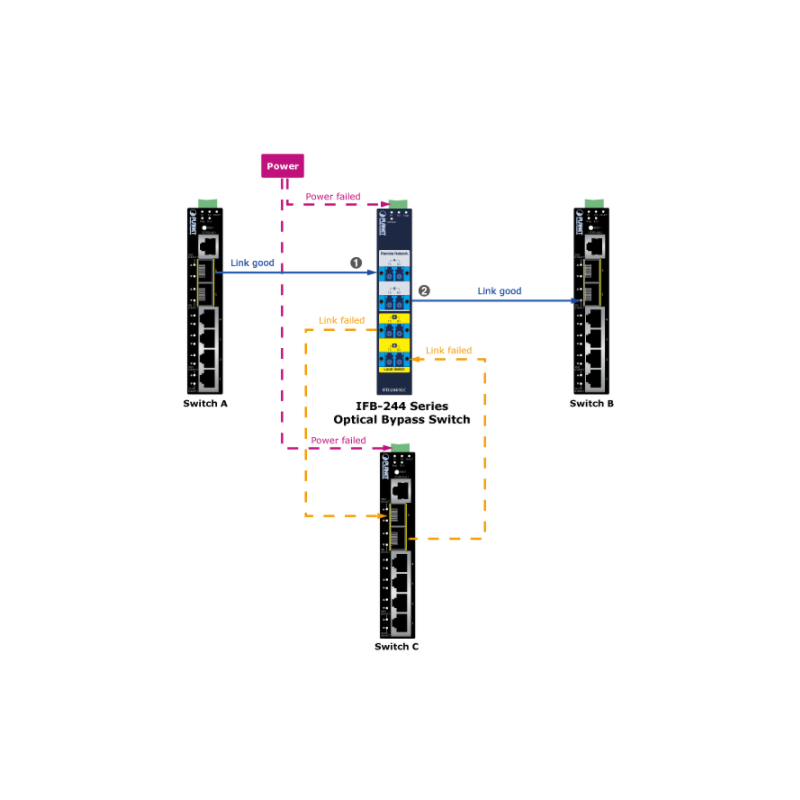

När strömavbrott inträffar, arbetar FIBER-BYPASS-XX-serien i ett switchover-läge inom 8 millisekunder, direkt vidarebefordrar Ethernet-paket mellan två externa fiberswitchar och kringgår den lokala fiberswitchen.
När systemströmmen återställs återupptas nätverkstrafiken mellan två externa fiberswitchar och lokal fiberswitch.
Kan användas som A:B fiberomkopplare med styrspänningen.
