2-kanals duplex eller 4-kanals simplex fiber optisk bypass omskifter
Fiberhastigheder 100 Gbps/40 Gbps/10 Gbps/1 Gbps/100 Mbps
Multi Mode med LC-stik
Optisk Bypass fall back omskifter
Swiche-tid <8ms
1dB Insertion loss (gennemgangstab)
Meget stor pålidelighed på kritiske netværkslink
IP30 tæt metalhus
Forsyningsspænding 9 ~ 48VDC eller 24VAC, 0,6Watt
DIN-skinne og vægmontering
Relæudgang for advarsel om strømafbrydelse
Driftstemperatur: -40 til +75°C
Industri-grade design
Mål: 135 x 87 x 32 mm

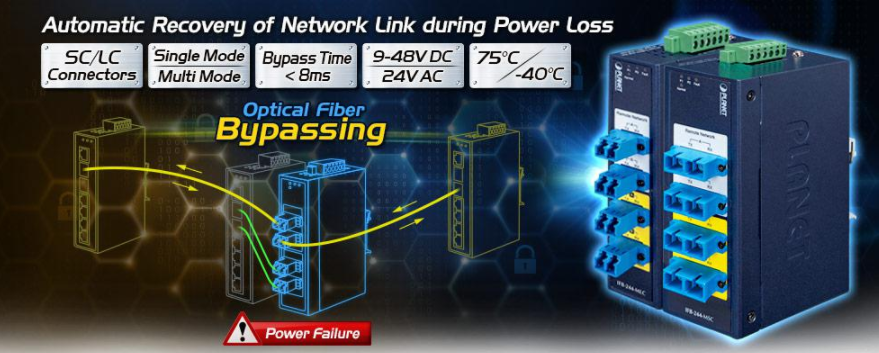

För att skydda de kritiska fiberoptiska nät mot fel i kraftsystemet är FIBER BYPASS-XX-serien ultra snabb automatisk återställning lösning för fibernätverk, som inte tolererar misslyckande, om det finns ett strömavbrott på vissa kritiska nätverksväxlar. Redundant ryggrad design med FIBER-BYPASS-XX som bypass (fiber-switching) kan minimera detta.
FIBER-BYPASS-XX serien är en industriell kvalitet Bypass switch för inbyggd, optisk fiber i 4 x duplex LC med två-kanals duplex eller simplex 4-kanals fiberoptisk förbindelse med bypassfunktion. De optiska fiberportar stöder 100Gbps / 40 Gbps / 10Gbps / 1 Gbps / 100Mbps fiberanslutningar. FIBER-BYPASS-XX växlar automatiskt optiska nätverkstrafik för att förhindra länkfel under strömavbrott. Det gör också att det lokala nätverket omkopplare kan ersättas eller tas bort utan att stanna i nätverket.
En optisk fiber routing.
FIBER-BYPASS-XX serie med användning av fiber-till-fiber teknik för att uppnå extremt låga förluster och ultrasnabb kopplingstiden. Två av fiberportar används för att ansluta till två fjärr fiberomskiftere, och de andra två fiberportar används för att ansluta till det lokala fiberomskifter. FIBER-BYPASS-XX-serien och den lokala fiber Ethernet-switchen drivs från samma kraftkälla.
När systemet strömmen är på, funktioner FIBER BYPASS-XX serie i normalläge och tillbaka Ethernet paket mellan två externa fiberomskiftere och lokal fiberomskifter.
När ett strömavbrott inträffar, fungerar fFIBER-BYPASS-XX serie i en omkoblingstilstand inom 8 millisekunder, som direkt vidarebefordrar Ethernet-paket mellan två externa fiberomskiftere och kringgår den lokala fiberomskifter.
När systemet effekten utvinns, återuppta nätverkstrafik drift mellan de två yttre och lokal fiberomskiftere fiberomkopplare.
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
LINEAR AC / DC-strömförsörjning för DIN-skena montering
230V till 24VDC 400mA - INGEN SWITCH MODE
Inget högfrekvent ljud
Skruvkontakt
Driftstemperatur: 0 ° - 40 & nbsp; C Endast för inomhus använda.
Snabb Ring, Redundant Ring of kritisk nätverk
IEEE 1588 Time Protocol, stöder MEF service och synkron Ethernet
Stöder Modbus TCP-protokollet
Stöder IGMP snooping till 4 x 10/100 / 1000Mbps RJ45-portar
2 x 100 / 1000Mbit SFP-portar
12 - 48VDC, är överflödig ingång
24 VAC matningsspänning också möjligt
IP30 metallkapsling med DIN fäste
temperaturområde från -40 till + 75 ° C
Managed 8 + 2 portar Gigabit PoE+ switch
4 x RJ45 Portar är upp till 2,5 Gbps med PoE++ (95W)
4 x RJ45 Portar är upp till 1 Gbps med PoE+ (36W)
PoE Power Budget är 240 Watts
Med PoE-isolering
2 x SFP-kortplats för 1G, 2,5G och 10Gbit SFP-modul
RJ45 Typ RS232 Console Interface för Switch Control
Upp till 95W till 802.3bt / PoH-enheter
Detekterar Automatiska PoE enheter (PD)
IGMP Snooping
Länk Aggregation
Cyper Security
PoE Upp till 100 meter
Mått: 330 x 200 x 45 mm
Matningsspänning: 100 - 240VAC
2 kanal duplex eller fyrkanals simplex fiberoptikförbikopplare
Fiber Hastigheter 100 Gbps / 40 Gbps / 10 Gbps / 1 Gbps / 100 Mbps
Multimode med SC-kontakt
Optisk Bypass fallback omkopplare
Styrspänning växlar A:B (fallback switching)
Swiche-tiden under 8 ms
1 dB inkopplingsförlust (genom förlust)
Mycket hög tillförlitlighet av kritisk nätverkslänk
IP30 metallhölje nära
Matningsspänning 9 ~ 48VDC eller 24 VAC, 0,6Watt
DIN -skinne och vägg
Reläutgång för varning för strömavbrott
Arbetstemperatur: -40 till + 75 ° C
Industriell kvalitet utformning
Dimensioner: 135 x 87 x 32 mm
16 port 10/100Mbit + 2 Gigabit RJ45
2 x 1000BASE-X mini-GBIC SFP combo gränssnitt.
PoE + är 32 Watt
Max. PoE effekt är 300 watt
IEEE 802.3af / at End-span.
Varje port ger 54VDC till PoE PD
Auto deteketere PoE utrustning
Ger PoE ström till max. 100meters.
Extended läge utan PoE, avståndet upp till 250meter
Utrustad med smarta LCD
Dimensioner: 440 x 233 x 44 mm (1U)
Arbetstemperatur: -10 - +60°C
Matningsspänning: 100 - 240VAC, 5A
