AT-komhaneeedon kommunikation
Bandwidth 1.4/3/5/10/15/20MHz
LTE-FDD: B1 / B3 / B7 / B8 / B20 / B28A
WCDMA: B1 / B8
GSM: B3 / B8
Input DC 8V-28V
arbetstemperatur -30 ℃ -70 ℃

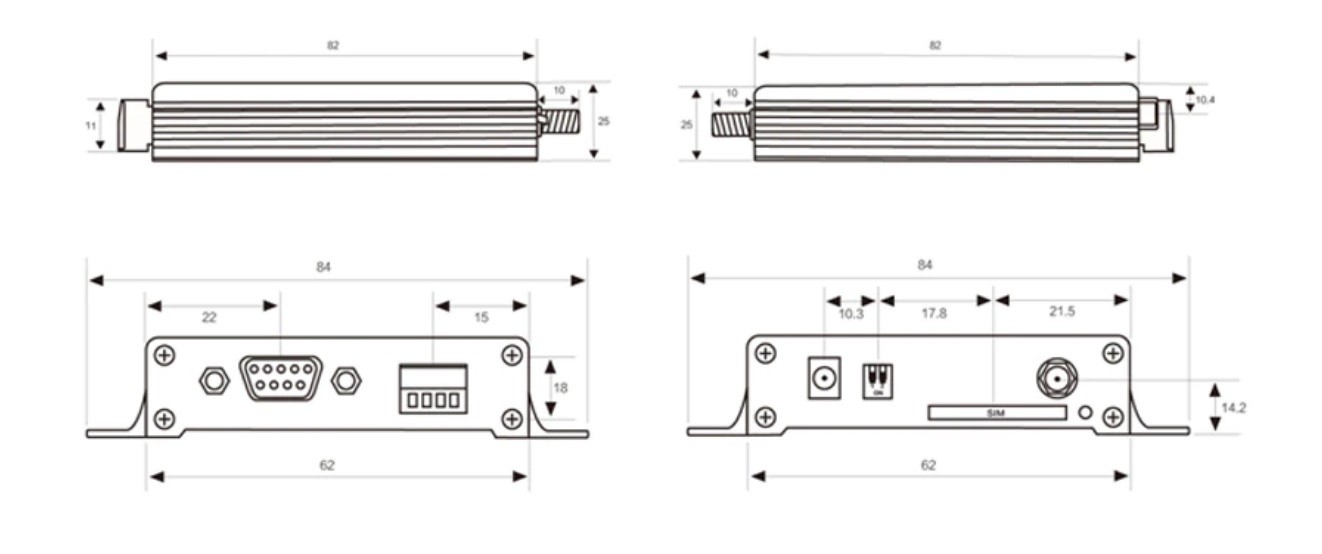

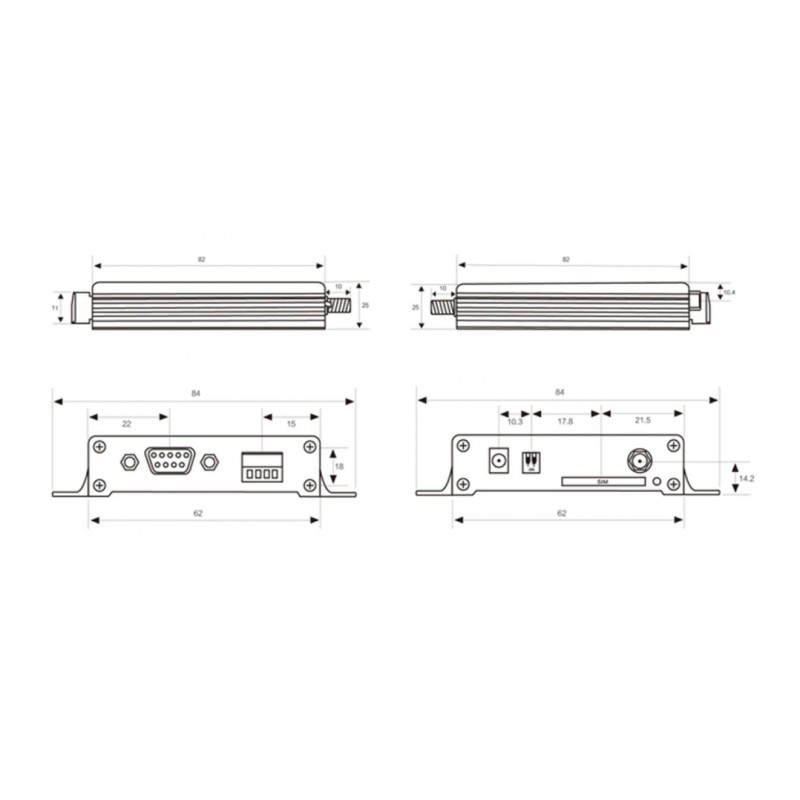

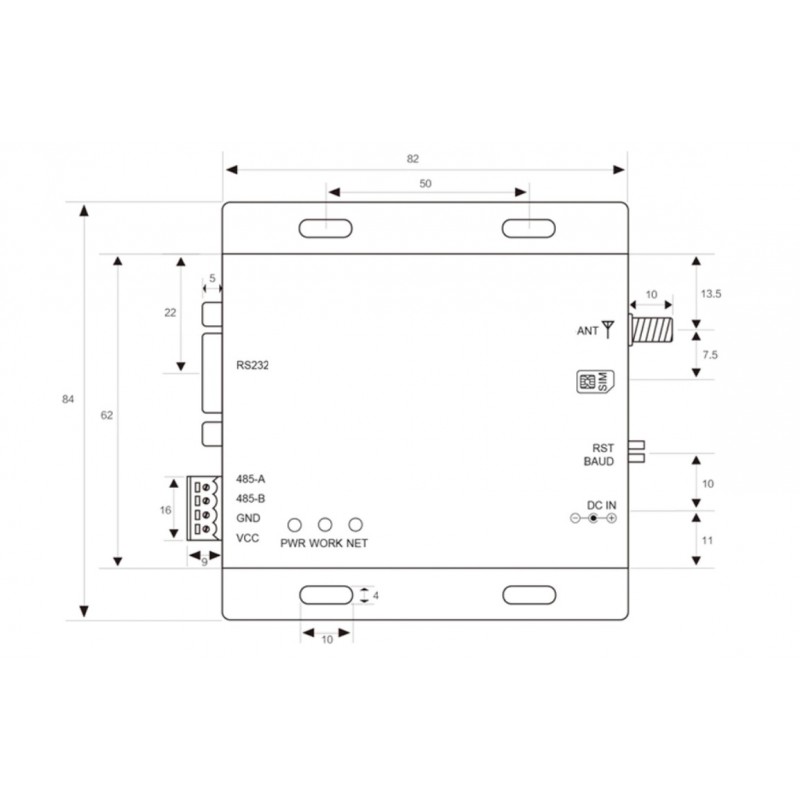

Mått 82 × 84 × 24 mm
Max uppströms hastighet 50Mbps
Max nedströms hastighet 150Mbps
RS485 / RS232
Frekvens
LTE-FDD: B1 / B3 / B7 / B8 / B20 / B28A
WCDMA: B1 / B8 < p> GSM: B3 / B8
LTE karakteristik
Support max. av 3GPP R8 icke-CA Cat 4 FDD och TDD Support 1.4MHz ~ 20MHz, Nedströms stöd: MIMO LTE-FDD: Max nedströms hastighet 150Mbps, Max uppströms rate50Mbps
WCDMA karakteristik < / p>
WCDMA: Max nedströms hastigheten 384 kbps, Max uppströms hastigheten 384 kbps
GSM karakteristiskt
GPRS: Max nedströms hastighet 107Kbps, Max uppströms hastighet 85.6Kbps
EDGE: Max nedströms hastighet 296Kbps, Max uppströms hastighet 236.8Kbps
Nätverk protocolcharacteristic
TCP / UDP / PPP / FTP / HTTP / NTP / PING / QMI / NITZ / CMUX / HTTP
S / SMTP / MMS / FTP /
SMTPS / SSL / FILE 协 议
PAP (Password Authentication Protocol) och CHAP
(ChallengeHandshake Authentication Protocol)
Antenn
SMA
Datagränssnitt
RS485 / RS232
Överföringshastighet
max 921600bps, default 115200 bps
Transmittingpower
klass 4 (33dBm ± 2dB) för GSM900
klass 1 (30dBm ± 2dB) för DCS1800
klass E2 (27dBm ± 3dB) för GSM900 8-PSK
klass E2 (26dBm ± 3dB) för DCS1800 8-PSK
Klass 3 (24dBm + 2 / -1 dB) för CDMA BC0
Klass 3 (24dBm + 1 / -3dB) för WCDMA band
klass 2 (24dBm + 1 / -3dB) för TD-SCDMA-banden
klass 3 (23dBm ± 2dB) för LTE-FDD-banden
klass 3 (23dBm ± 2dB) för LTE-TDD-band
FDD B1: -101.5dBm (10M)
FDD B3: -101.5dBm (10M) Review FDD B7: -99.5dBm (10M) Review FDD B8 : -101dBm (10M) Review FDD B20: -102.5dBm (10M) Review FDD B28A: -102dBm (10M) Review WCDMA B1: -110dBm
WCDMA B8: -110.5Bm
GSM 3: -109dBm
GSM 8: -109dBm
Förbrukning (medel)
11uA @ strömmen
1.8mA @LTE sömn ( PF = 128) Review 1,5mA @LTE sömn (PF = 256) Review 20mA @idle
bandbredd
1,4 / 3/5 / 10/15 / 20MHz
Drifttemperatur
-30 ℃ - + 70 ℃ sträcker sig till -40 ℃ ~ + 85 ℃ < p> Driftspänning
DC 8V ~ 28V
Storlek
82 × 84 × 24 mm < / p>
