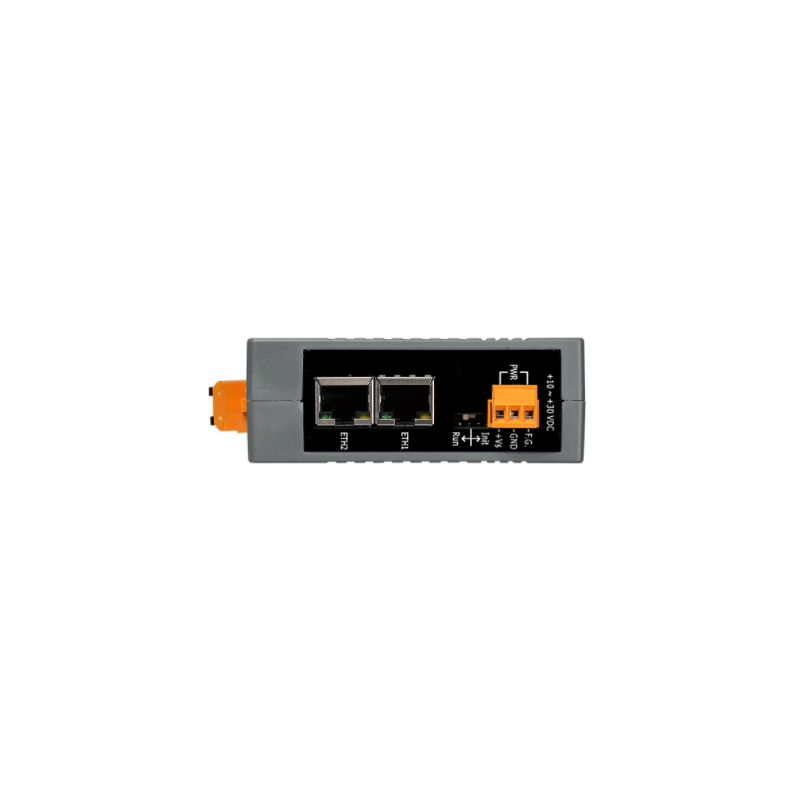

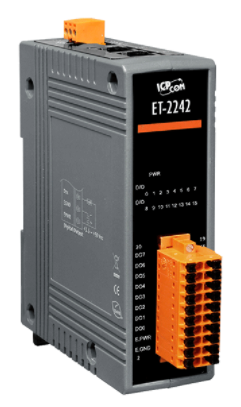

16 x Digital output over Ethernet / MQTT
Open Collector: op til +50VDC / 650mA per kanal
Indbygget Web-Server
Modbus TCP/UDP- og MQTT-protokoller
2 ports Ethernet-switch (LAN Bypass) til Daisy-Chain
Dobbelt vagthund (programmerbar
I/O-pair forbindelse (Push og Poll)
Understøtter webkonfiguration og firmwareopdatering via Ethernet
16 x udgangskanaler med Safe power up output setting
Safe output setting at lost contact
Wet er aktiv ved spænding ind
Dry er aktiv ved sluttekontakt
LED-display for at vise I/O-status
Mål: 127 x 99 x 33 mm
Forsyningsspænding: 10 - 48VDC / 3W
Med digitale DO-funktion er modulet et IP-baseret Ethernet I/O-overvågnings- og kontrolmodul. Modulet kan fjernstyres gennem et 10/100 M Ethernet-netværk ved at bruge Modbus TCP/UDP-protokol. Modbus er blevet en de facto standard kommunikationsprotokol i industrien og er nu det mest almindeligt tilgængelige middel til at forbinde industrielle elektroniske enheder. Dette gør modulet perfekt til integration med HMI, SCADA, PLC og andre softwaresystemer.
Har 16 digitale indgangskanaler for våd kontakt og tør kontakt. Med 2 Ethernet-porte tillader modulet daisy chain-forbindelse, som tillader fleksibiliteten i at lokalisere enheder, letter installationen og sænker infrastrukturomkostningerne. Den har 8 kV ESD-beskyttelse, 4 kV EFT-beskyttelse. Hver indgangskanal kan bruges som en 32-bit tæller.
Modulet kan sammen med et DO modul bruges til at skabe DI to DO parforbindelse gennem Ethernet. Efter konfiguration kan modulet polle status for de lokale DI-kanaler og derefter bruge Modbus/TCP-protokollen til kontinuerligt at skrive til de eksterne DO-enheder.
Den er udstyret med et aftageligt klemrækkestik for nem og robust ledningsføring i industrielle situationer og har en kraftfuld 32-bit ARM MCU til at håndtere effektiv netværkstrafik.
5 kanals analog input
2 kanals analog output
2 kanals digital input
2 kanals digital output
Aluminium DIN-skena fäste
Levereras utan skruvar
NMT CAN Open slave
Modbus RTU Master
Felkontroll: Nod Guarding Protocol
Node ID: Inställning can_mru Utility Software eller LSS Protocol
PDO-lägen: Eventless, Externt begärt, cyklisk och acyklisk synkronisering < Br> Bob Mapping: Variable
Antal SDO: 1 Server, 0 Klient
CANopen Version: DS-301 V4.02
Enhetsprofil: DSP-401 V2.1
CIA DSP -305 V1 .1
Kan baud rate: 10k - 1Mbps
Modbus Baud Rate 1200 - 115,200 bps
LED-indikatorer Kör, Err och överskridande
Max. 10 Modbus RTU I/O-moduler
Support program för konfiguration
7-segment LED till DISPLAY NODE ID
CAN baudhastighet och RS-485 baudhastighet
DIN fäste
Robust svartanodiserad
47x35 mm
