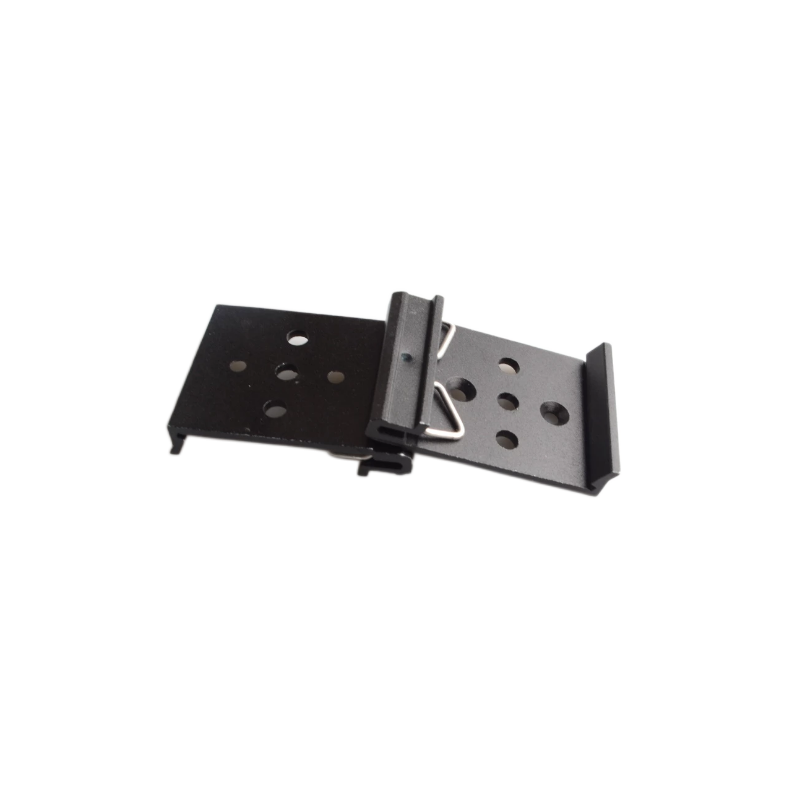

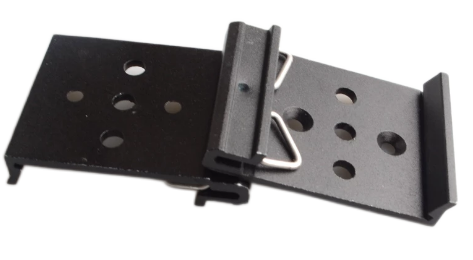

DIN monteringssats för Planet produkter. Extruderad aluminium med fjäderfäste

8 single ended ingång +/- 10V analog, +/- 5V
200kS / s (200 kHz) för varje kanal samplingshastighet
FIFO 2000 samplas - minnet av 30 miljoner datasampel
16bit resolution
Trigger mode: SW, Ext. klocka, digital fallande kant (post, pre, fördröjning), analog
1 x 32-bitars räknare, max. 30 kHz
4 x digital ingång (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3 Å
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - + 75 ° C

RS485 / RS422 / RS232 ledar- Gateway till Meter-Bus slavar (sensorer, ställdon etc.) katalog stöder upp till 100 Meter-Bus mätare (slavar)
MODBUS RTU funktionskoder: 0x03 och 0x04 readdata
Val av seriell port, endast en kan väljas att vara aktiv
Baud rate x 2 (M-buss och COM-port kan väljas med olika hastigheter)
Baud rate M-BUS: 300-2400 bps
 Baud rate COM-port.:. 300-115200 bps
Transparenta data - ingen protokollkonvertering
M-BUS-anslutning, 2-tråd, max 350meter
Vid avstånd upp till 5 km kräver flera M-buss repeatrar
Matningsspänning: 10 - 30VDC, 1,8 - 12Watt
Dimensioner: 122 x 72 x 33 mm
Kopplingsplintar
Arbetstemperatur: -25 - +60°C
DIN-fäste
Robust plast hölje

NMT CAN Open slave
Modbus RTU Master
Felkontroll: Nod Guarding Protocol
Node ID: Inställning can_mru Utility Software eller LSS Protocol
PDO-lägen: Eventless, Externt begärt, cyklisk och acyklisk synkronisering < Br> Bob Mapping: Variable
Antal SDO: 1 Server, 0 Klient
CANopen Version: DS-301 V4.02
Enhetsprofil: DSP-401 V2.1
CIA DSP -305 V1 .1
Kan baud rate: 10k - 1Mbps
Modbus Baud Rate 1200 - 115,200 bps
LED-indikatorer Kör, Err och överskridande
Max. 10 Modbus RTU I/O-moduler
Support program för konfiguration
7-segment LED till DISPLAY NODE ID
CAN baudhastighet och RS-485 baudhastighet

ControlByWeb I/O-modul med digital in och relä ut
Ingen programmering krävs
Full kontroll med webbläsare eller XML-meddelanden
Är också en Modbus/TCP Slave
Lösenordsskyddad
30VDC, 240Vac, 12A Relä-switch
ON / OFF eller Pulsed Relay läge
Optiskt isolerad Digital input
Lämplig för övervakning / relä styring
Fjärr-relä kontroll (peer-to-peer)
Automatisk omstart
Valbara TCP-portar
Avtagbar kontaktdon
DIN Rail eller väggmontering
Strömförsörjning: 9-28VDC / 0.5A
