Rörelsesensorn Ijusdetektering, temperaturgivare för energistyrning
Ansluter energihushållning, lokal-belysning styrning via RS485-porten
Med kraftfull inbyggt relä för enkel ljus aktivering 250VAC (1500 Watt T8)

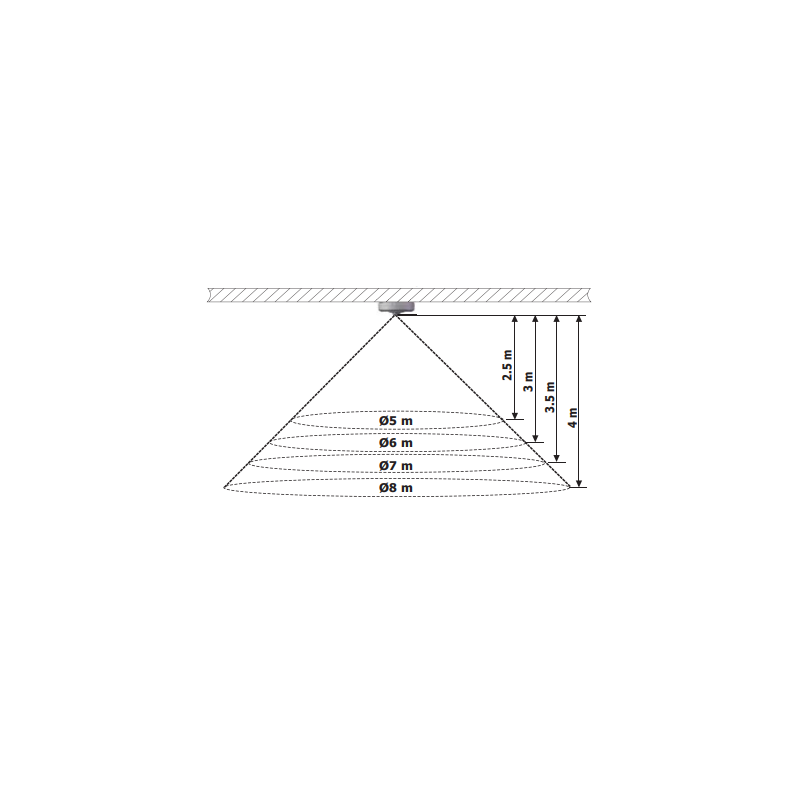

360 ° rörelsedetektor - upp till 8 m i diameter och 4 meter höjd

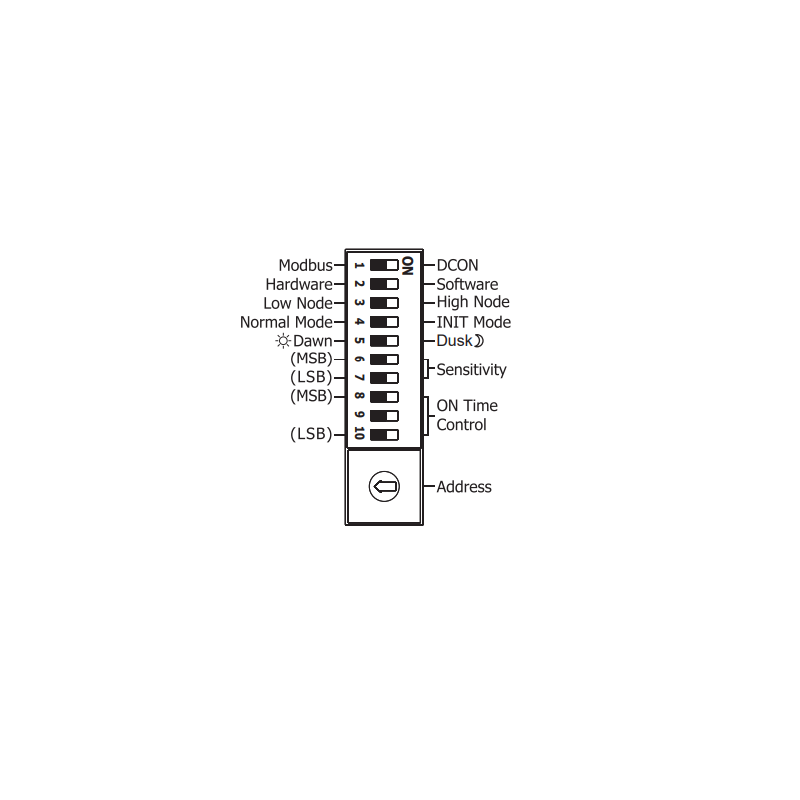

Tidsfördröjning / Känslighet är justerbar
temperatursensor, - mätning av rumstemperatur eller brandlarm

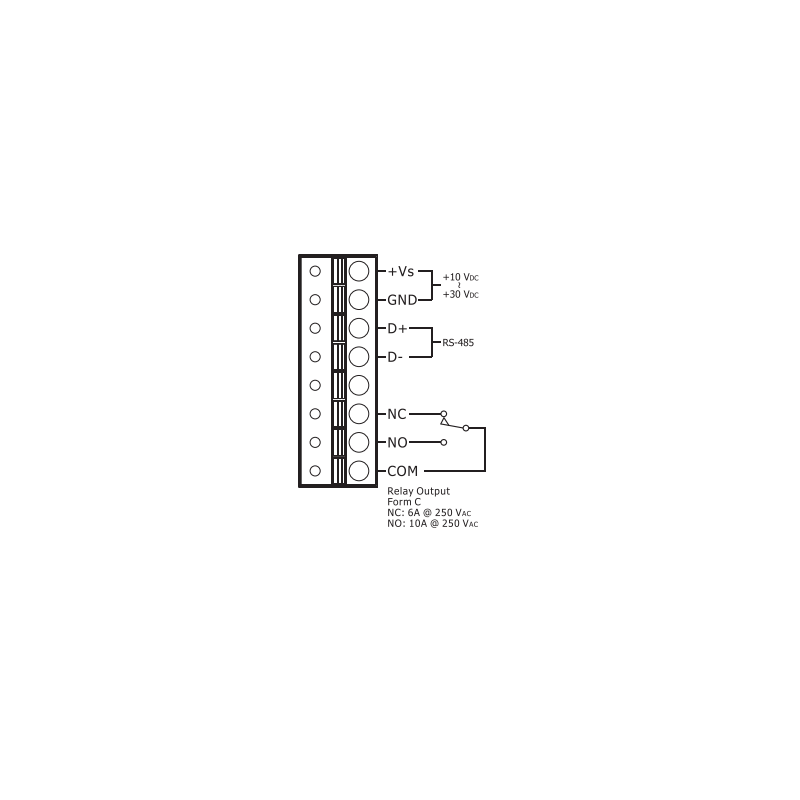

Reläutgång för att slå på ljuset via PIR / ljus-styrka och temperatursensorer
RS485 två-trådskommunikationsbussen
DCON och Modbus RTU protokoll
loft monterad design
Försörjningsspänning: 10 - 30VDC ca. 2W
Dimensioner: Ø121 x 52 mm
IP20

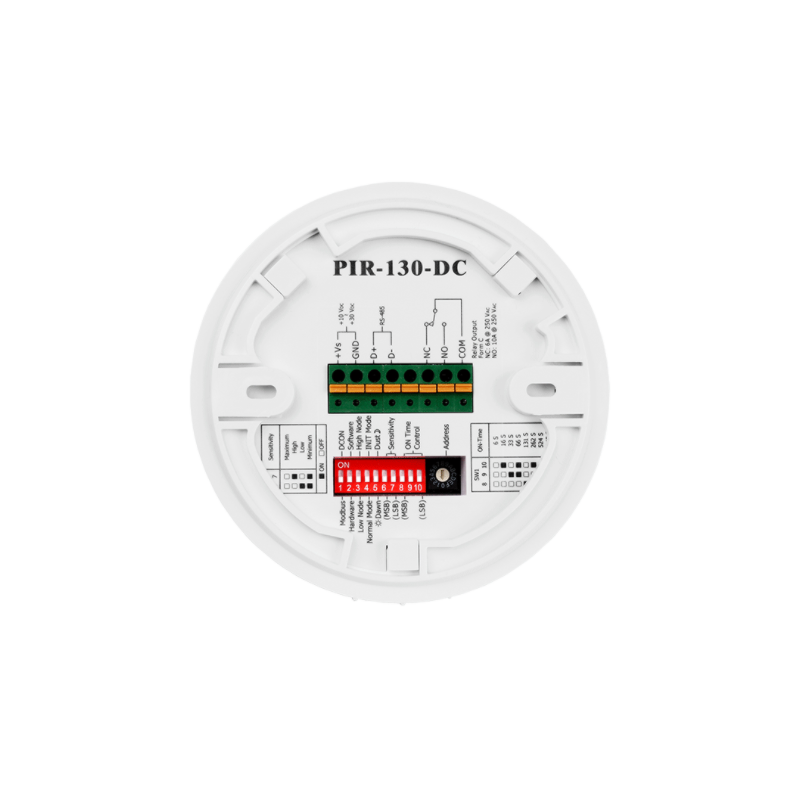

M485-PIRTEMP-in modul omfattar en en-kanals passiv infraröd (PIR) sensor, som är i stånd att detektera infraröda vågor alstrade av människor inom ett intervall av ca 8 meter i diameter med en 360 ° täckningsområde. M485-PIRTEMP-I används för inomhus rörelsedetektion och kan konfigureras för att automatiskt slå på en ljus när rörelse detekteras. M485-PIRTEMP-modul innehåller även en en-kanals temperatursensor som kan användas för mätning av rumstemperaturen, eller kan konfigureras för att aktivera ett brandlarm. All kommunikation med M485-PIRTEMP-modul består av komhanedon som genereras av hosta och svar som sänds från M485-PIRTEMP-I modul. Varje modul är tilldelad ett unikt id-nummer som används för att ta itu med syfte och lagras i modulen flashminne. Modulen ID-numret är inställd som standard till 01 och kan ändras genom att skicka ett användarkomhanedo. Alla komhanedon till modulerna innehåller ID-numret som adress, vilket innebär att endast den adresserade modulen
svar. DCON komhanedon är enkel och börjar med en "start" karaktär följt av "moduladress" (ID) (modulen önskade svaret från) följt av "Komhanedo" och en "kontrollsumma", ändar med en CR (vagnretur). Svaret från modulen som innehåller data i stället för komhanedo. Ingen modulen kommer på eget initiativ skicka data på RS485-bussen. Det är bara hosta som kommunikation (principen polling) kontrollerar. MODBUS kommunikation är också en definierad och allmänt använd protokoll
Rev:. LO
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
AC / DC strömförsörjning för DIN-skena montering
100-240V AC, 50 / 60Hz, 1,1A
Utgång, 24V, 1,7A (40 Watt)
Skruvterminal
Justerbar utspänning
Kortslutnings-, överbelastnings- och överspänningsskydd
Kompakta mått: 40 x 100 x 90 mm
Arbetstemperatur: -20-70 ° C
I / O-box med RS485-port för PC
8 digitala ingångskanaler och 3 reläutgångskanaler
Form A Kraftreläutgång
Sink & nbsp; och källtyp för digital ingång
Digitalingångskanaler kan användas som 16-bitars räknare
Konfigurerbara inställningar för inställning av värde
Konfigurerbara värde för värdeinställningar
Dual Watchdog
Brett driftstemperaturområde: -25 ~ + 75 ° C
RS485 / RS422 / RS232 omvandlare för Meter-Bus mätare, ställdon, etc.
Stöder upp till 100 Meter-Bus meter (slavar)
När du väljer serieporten kan endast en väljas för att vara aktiv
2 x Baud-hastighet (M-bus och COM-port kan väljas med olika hastigheter)
Baudhastighet: 300 till 115 200 bps
Transparanta data - ingen protokollkonvertering
M-bussanslutning är 2-trådig, max. 350 meter.
större sträcka upp till 5 km kräver ett antal M-bus repeaters
Matningsspänning: 10 - 30VDC, 1,8 - 12Watt
Mått: 122 x 72 x 33 mm | Löstagbara plintar
Drifttemperatur: -25 - + 75 ° C
DIN fäste
Robust plasthölje
Multi I/O-modul för mätning och med USB-port
16 analoga ingångar, +/- 10V, +/- 5V, +/- 2V, +/- 1V
16 bitars upplösning
frekvens Upp till 250 kHz total samplingsfrekvens
2 Analog utgång +/- 10 Volt
4 Digital Entrance TTL / CMOS
4 digitala utgångar TTL / CMOS
1 Räknaringång, 16 bitar
Spänningsvariation från USB Porten
Köp DAQ-programvara: NEXTVIEW
Mått: 167 x 113 x 30 mm
Mediekonverter fra seriel til optisk fiber
Point til Point transmission
RS232 eller RS422 eller RS485
Op til 40 km med single-mode
ST stik - duplex
Til 9/125my single mode fiber
Reducerer signalinterferens
Beskytter mod elektrisk interferens
Baud rate op til 921,6 kbps
Temperaturområde: -40 til+75°C
Forsyningsspænding: 12 - 48VDC
Mål: 100 x 90 x 22 mm
DIN beslag som tilbehør
