RS485 / RS422 / RS232 omvandlare för Meter-Bus mätare, ställdon, etc.
Stöder upp till 100 Meter-Bus meter (slavar)
När du väljer serieporten kan endast en väljas för att vara aktiv
2 x Baud-hastighet (M-bus och COM-port kan väljas med olika hastigheter)
Baudhastighet: 300 till 115 200 bps
Transparanta data - ingen protokollkonvertering
M-bussanslutning är 2-trådig, max. 350 meter.
större sträcka upp till 5 km kräver ett antal M-bus repeaters
Matningsspänning: 10 - 30VDC, 1,8 - 12Watt
Mått: 122 x 72 x 33 mm | Löstagbara plintar
Drifttemperatur: -25 - + 75 ° C
DIN fäste
Robust plasthölje

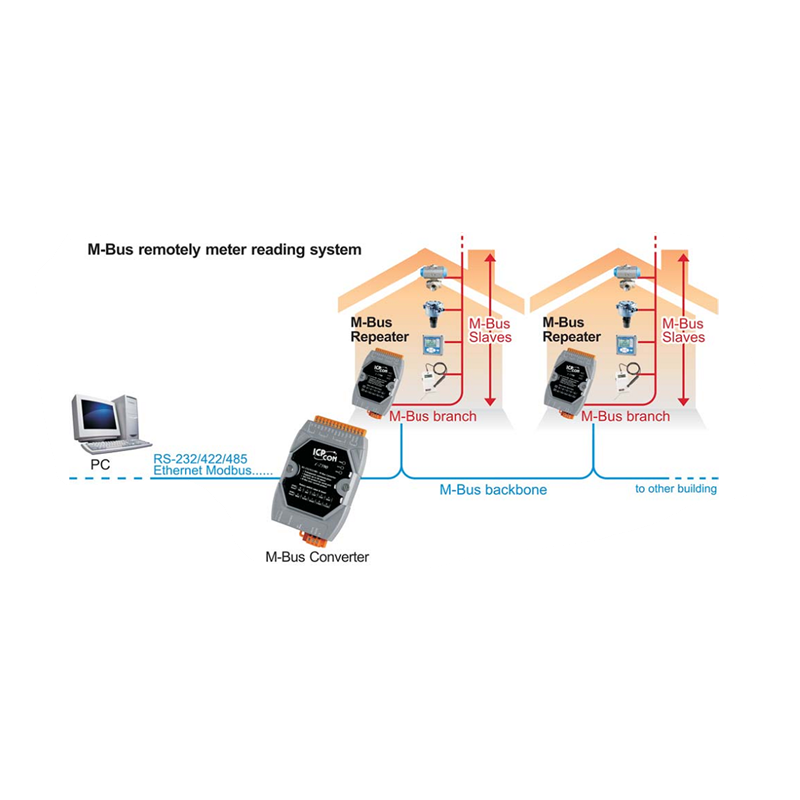

M-Bus ( "Meter-Bus") är en europeisk standard för fjärravläsning av gasmätare, värmemätare och andra elmätare. Denna buss uppfyller särskilda krav på avlägsna eller batteridrivna system, inklusive konsumtionsenhets sensorer, olika sensorer och ställdon. Om det ingår i ett nätverkssystem, som levererar mätarna uppmätta data till en gemensam MASTER, till exempel, kan vara en PLC, PC eller haneddator ansluten periodiskt för att läsa alla byggnadsmeter. En alternativ metod för att samla in data centralt är att sändar mätaravläsningar via ett modem.

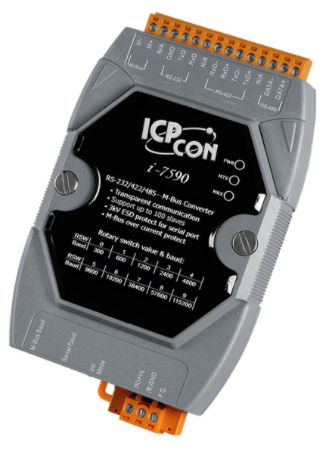

M485-MBUS-I är speciellt utformad för att omvandla 2-tråds M-Bus-buss, ansluten till mätarna till en serieport (KOM -Port). Det finns ett urval av RS-232, RS-422 eller RS
485:e Endast en av de tre kan väljas COM anslutning till master (PC, PLC, etc.). På M485-MBUS-I är två roterande växlar till serieporten och M-Bus porten baudhastighet.
Vid kommunikation med användning av M485-MBUS I transparenta datakommunikation (inget protokoll omvandling). Genom dessa två alternativ, är det lätt att kommunicera med ethver standard M-Bus slav (mätanordning med M-BUS).
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
Stöd M-Bus Standard: EN-13757, CJ / T -188
1 x RJ45 Modbus TCP
1 x M Buss för max 100 slavar
M-Bus Power Limiter
1 x RS232 för firmwareuppdatering
Modbus TCP / RTU Funktionskod 0x03 och 0x04 för att läsa mätdata
Baudränta: DIP-omkopplare till M-buss och seriell port från 300 till 115200 bps.
Standard M-Bus Port-dataformat: Databit 8, Paritet Straight, Stopp Bit 1
Stödjer upp till 100 m buss Slavar
M-Bus Power Protection
Kortslutningsskydd på M-Bus
Firmware Uppdateringar via serie Port
PWR, MTX och MRX 3 LED-indikatorer
Väggmontering
mått: 123 x 102 x 40 mm
Spänning: 10 - 30VDC
8 single ended ingång +/- 10V analog, +/- 5V
200kS / s (200 kHz) för varje kanal samplingshastighet
FIFO 2000 samplas - minnet av 30 miljoner datasampel
16bit resolution
Trigger mode: SW, Ext. klocka, digital fallande kant (post, pre, fördröjning), analog
1 x 32-bitars räknare, max. 30 kHz
4 x digital ingång (våt) upp till + 30VDC
4 x digital utgång (Open Collector) upp till + 30VDC, 100mA
Överbelastningsskydd upp till 1.3 Å
1 x Ethernet-port RJ45
Säkerhet: ID, lösenord och IP-filter
Drivs av PoE eller 12 - 48VDC, 2,6W
Dimensioner: 120 x 76 x 38 mm
Hölje: metall, DIN fäste
Arbetstemperatur: -25 - + 75 ° C
Protokollomvandlare från M-BUS-enheter till PC/PLC som är Modbus Master
Upp till 20 M-BUS-enheter (meter)
RS485 Modbus-gränssnitt för Modbus-master
Gratis installationsprogram
Matningsspänning: 18 - 35VDC, 15 - 21VAC
Max. strömförbrukning: 4 Watt
Baudhastighet: 1200 - 115 200 baud
Galvanisk isolering
Temperatur: -40 - +70°C
Mått: 71 x 60 x 60 mm
Multi I / O-modul för mätning och med USB-port
16 analoga ingångar, +/- 10V, +/- 5V, +/- 2V, +/- 1V
16 bitars upplösning
Frekvens Upp till 250kHz Totalt samplings-hastighet
2 Analog output +/- 10 Volt
4 Digital input TTL / CMOS
4 Digitala utgångar TTL / CMOS
1 Counter Input, 16 bitar
Spänning från USB porten
Köp DAQ Software: NextView
Mått: 167 x 113 x 30 mm
