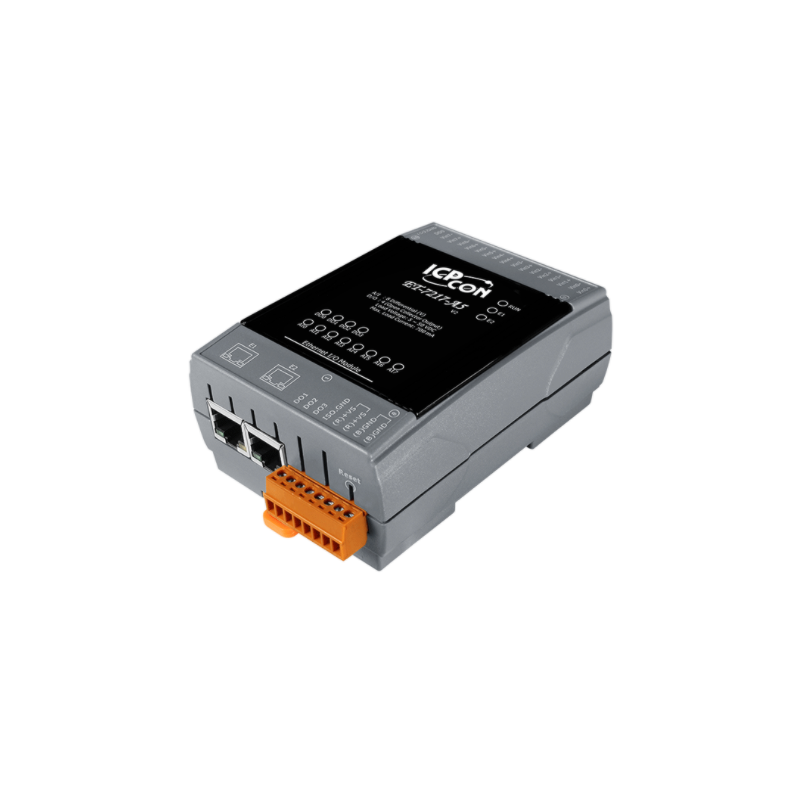

Ethernet I / O-modul för mätning av analoga högspänningsdifferentialingångar
8 x Analog ingång: +/- 50V, +/- 150V
4 x Digital utgång - Isolerad Open Collector, max. 50VDC, 700mA per kanal
16bit lösning
Sample frekvens: Normalläge 10 samplingar per sekund
Prov frekvens fast läge: 50 prover per sekund
Stöder Modbus TCP och UDP
Integrerad webbserver - åtkomst med ID, lösenord och IP-filter
Effekt upp och säkra nivåer kan programmeras
2 x RJ45 10 / 100Mbit portar - daisy-chain
Pair-anslutning - spegel en ingång till andra utgång
Matningsspänning : 12 - 48VDC 4,2Watt
Dimensioner: 120 x 76 x 38 mm
Housing: plast med DIN fäste
ETHIO8AI4OET-7217-A5 er et modul med 8-kanals differentielle analoge indgange og 4-kanals digitale udgange. Det giver programmerbart inputområde på alle analoge kanaler ± 50 V eller ± 150 V, og digital udgang kan indstilles alarmoutput med kortslutningsbeskyttelse og overbelastningsbeskyttelse. Hver analog kanal har lov til at konfigurere et individuelt område og har ± 200 VDC høj overspændingsbeskyttelse. Samplingshastigheden for kan ændres; der er hurtig tilstand og normal tilstand til din overvejelse. Det har også kvalifikation til 4 kV ESD-beskyttelse samt 2500 VDC isolering inden for modulet.
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
LINEAR AC / DC-strömförsörjning för DIN-skena montering
230V till 24VDC 400mA - INGEN SWITCH MODE
Inget högfrekvent ljud
Skruvkontakt
Driftstemperatur: 0 ° - 40 & nbsp; C Endast för inomhus använda.
Intelligent Controller med Webserver
Logiska funktioner såsom: OM-DÅ-ANNARS
Ingen programmering. Bara plocka klicka och färdiga
stödjer: I / O-modul, disk, timer, e-post
Modbus / TCP-protokollet för att SCADA programvara sömlös integration
IEEE 802.3af-kompatibel Power over Ethernet ( PoE)
1 x RJ45 - 10 / 100Mbit Ethernet
6 x analog ingång: 0 - +/- 10V, 0 - 20mA
A / L lösning: 16bit
2 x Analog utgång: 0 - +/- 10V, 0 - 20mA
A / O upplösning: 12bit
2 x digital utgångar: 0 - + 50VDC / 700mA Open Collector
2 x Digital ingång: torr / våt: 0 - + 30VDC
D/I räkna: 16bit, 50Hz
Strömförsörjning: PoE eller 12 - 48VDC / 4.5Watt
Pt100 givare med 2 m kabel
Stålspets på 100 mm ø3,2
Kabeln är klassad för -80 - +200°C
16 x Digital output over Ethernet / MQTT
Open Collector: op til +50VDC / 650mA per kanal
Indbygget Web-Server
Modbus TCP/UDP- og MQTT-protokoller
2 ports Ethernet-switch (LAN Bypass) til Daisy-Chain
Dobbelt vagthund (programmerbar
I/O-pair forbindelse (Push og Poll)
Understøtter webkonfiguration og firmwareopdatering via Ethernet
16 x udgangskanaler med Safe power up output setting
Safe output setting at lost contact
Wet er aktiv ved spænding ind
Dry er aktiv ved sluttekontakt
LED-display for at vise I/O-status
Mål: 127 x 99 x 33 mm
Forsyningsspænding: 10 - 48VDC / 3W
Termisk resistans strömöverföringsmodul för Pt1000
Strömförsörjning: 16 - 36VDC (strömförsörjning med två trådar)
Utgång: 4 - 20mA
Anslut I+ och GND I- till A/D-ingången.
Om A/D-ingången är 0-10V, anslut 125ohm över ingången
Det kommer att ge 0-10V över 125ohm-motståndet
För 2-3 bly platinamotstånd PT1000 temperatursensor
Ytterligare Pt1000 temperaturgivare
Noggrannhet: 0,2% FS Relaterat till noggrannhetsnivån för det anslutna platinamotståndet
Mått: se ritningar
