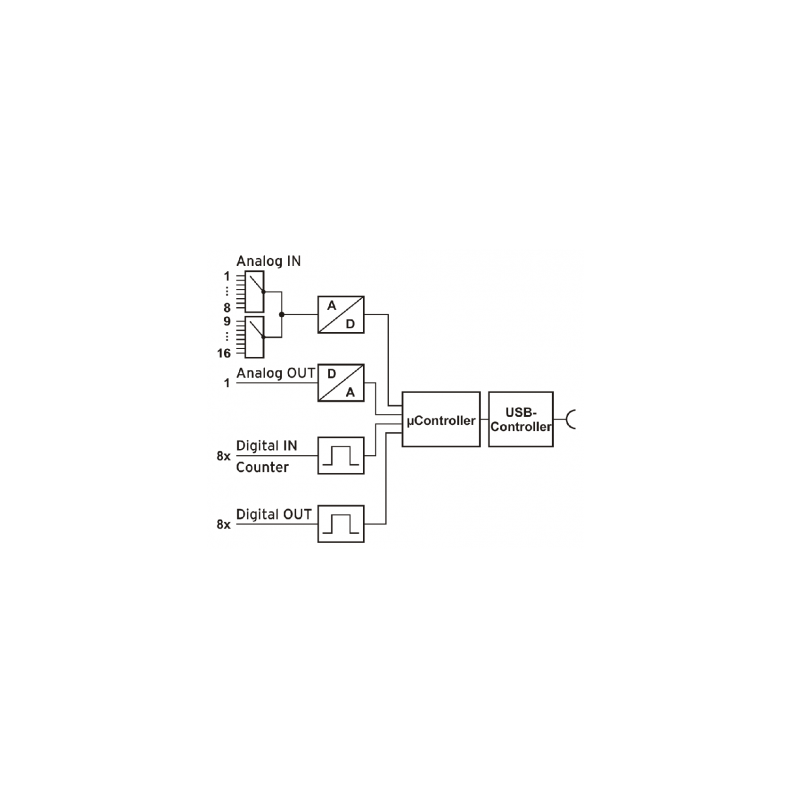

16 x spänningsmätning +/-10volt, 14bit, 1 x +/- 5V Analog ut, 12bit, 8 X DI / DO, Counter. ansluten USB

Mätning och kontroll via USB-port
16 x Analoga ingångar 14bit, +/- 10V
Total provhastighet: 20KS / s
1 x Analog Avfart 12bit, +/- 5V
8 x Digitala ingångar TTL / CMOS
8 x Digitala utgångar TTL / CMOS
1 x 16bit Counter Entrance
DAQ Software: Inköp NextView
Mål: 167 x 113 x 30 mm
Strömförsörjning från USB port

USB-AD16S14
3 840  SEK
Exkl. moms
Kvantitet
På vägen in

  • Download PDF
  • file_download Downloads
  • live_help Ask a question

Mätning och kontroll. Extremt kraftfull. Exakt mätning av ingången och få utgångssignaler med USB-AD16S14. Högpresterande USB-data som är anordnade i aluminiumhus med högt teknisk. Är särskilt lämplig för dynamiska applikationer.
20 kHz Total provtagningshastighet så att även de minsta topparna av högfrekvenssignaler är registrerade. Mätningsområdet väljs via programvara för varje kanal separat.
Galvanisk isolering av de analoga kanalerna, sedan DAQ-systemet och datorn är helt skyddade.
Digitala lägen är inspelade eller inställda på 4 digitala ingångar och utgångar vardera. Digitala ingångar samplas med synkront med de analoga ingångarna. Den extra räknaren är galvaniskt isolerad.
Plug Play.
Otroligt stöds: Datainsamlingssystemet kan användas under Windows® XP / 7/8/10 såväl som under Mac OS X, gratis BSD och Linux .
Den kompletta programvaran för installation och programmering ingår gratis.
DAQ-programvara kan köpas - NextView®. Prova gratis. Programvaran för datainsamling och analys. Ett fullt fungerande 14-dagars prov ingår i leveransen för att direkt testa funktionaliteten hos USB-AD14F.

Digital I/O
8 TTL indgange og 8 TTL udgange
Hastighed
Op til 20.000 dataoverførsler per sekund samlet; deles mellem indgangene. Hastigheden er systemafhængig.
Indgang
16 stk. ”Single ended”
Indgangsimpedans
1 MΩ
Kabel
USB 2.0 og tidligere, 1,1 m langt
Måleområde
±10 V
Nøjagtighed
±5 mV (Abs.)
Opløsning
14 bit (2,5 mV/bit)
Software
Leveres med "Active-X" drivere til Windows XP, Win7 og Win8 samt demo­software, der beskriver brugen af ”Active-X” driveren til Visual Basic, Delphi og C++. Software til ”live” målinger medfølger
Stik

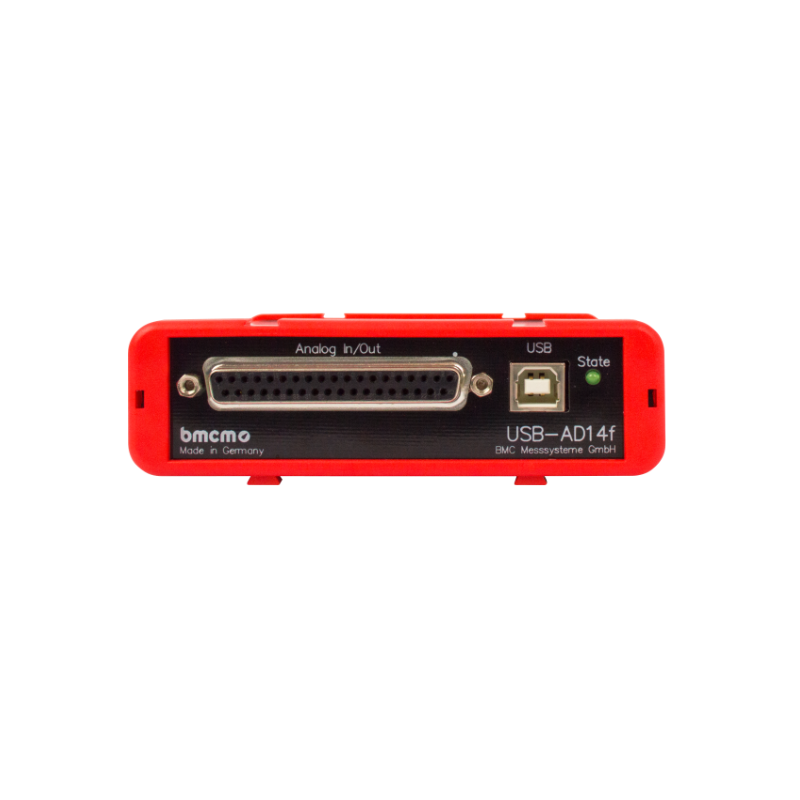

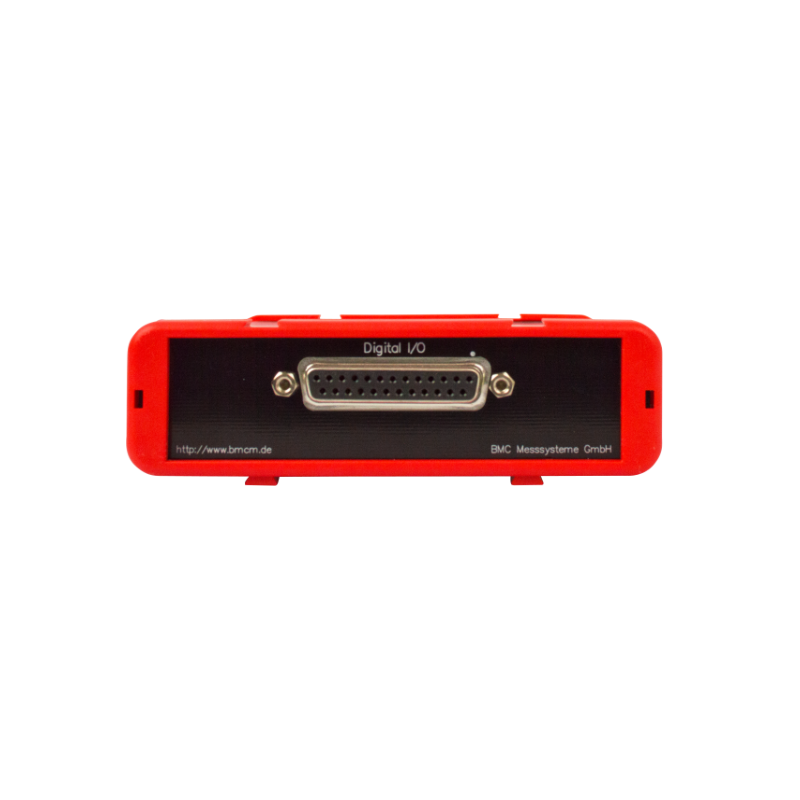

Analoge ind- og udgange via DB37 hunstik, digitale via DB25 hunstik
Strømforbrug
Typisk 100 mA - forsynes via USB porten
Udgange
1 stk.12 bit ”Single ended”
