Datalogger för externa temperatur- och fuktgivare
Sensorer ingår ej - måste köpas separat, se urval
Minne för 70 000 mätningar
Temperatur, luftfuktighet och daggpunkt kan visas grafiskt
1-Wire och RS485 sensorgränssnitt
Upp till 8 Teracom-sensorer kan anslutas
MODBUS TCP/IP-stöd
SNMP v2 med fälllarm för 5 e-postmottagare
Säker e-post
XML/JSON och HTTP API-kommandon för klient-server
Dynamisk DNS, DynDNS, No-IP och DNS-O-Matic
NTP-stöd för tidssynkronisering
Fjärruppdatering av firmware
Matningsspänning: 10 - 32VDC - köp PSU
TCW210-TH är en temperatur- och luftfuktighetsdatalogger med Ethernet-gränssnitt. Realtidsdata och kurvor för temperatur, fuktighet och daggpunkt kan övervakas med en vanlig webbläsare (ingen speciell programvara krävs).
Enheten lagrar alla övervakade parametrar i internt FLASH-minne. Loggningen sker med förinställt tidsintervall och/eller i larmläge. Minneskapaciteten är minst 36 dagar om loggningen sker med 1 minuts intervall. Loggfilen kan laddas upp på en dedikerad server med HTTP Post.
Loggern använder cirkulär buffert i FLASH-minnet. När den är full skriver den nya datan över den äldsta. På så sätt lagrar FLASH-minnet hela loggen hela tiden. Det finns inget kommando för att rensa loggen av säkerhetsskäl. En kopia av hela loggen finns alltid tillgänglig för nedladdning.

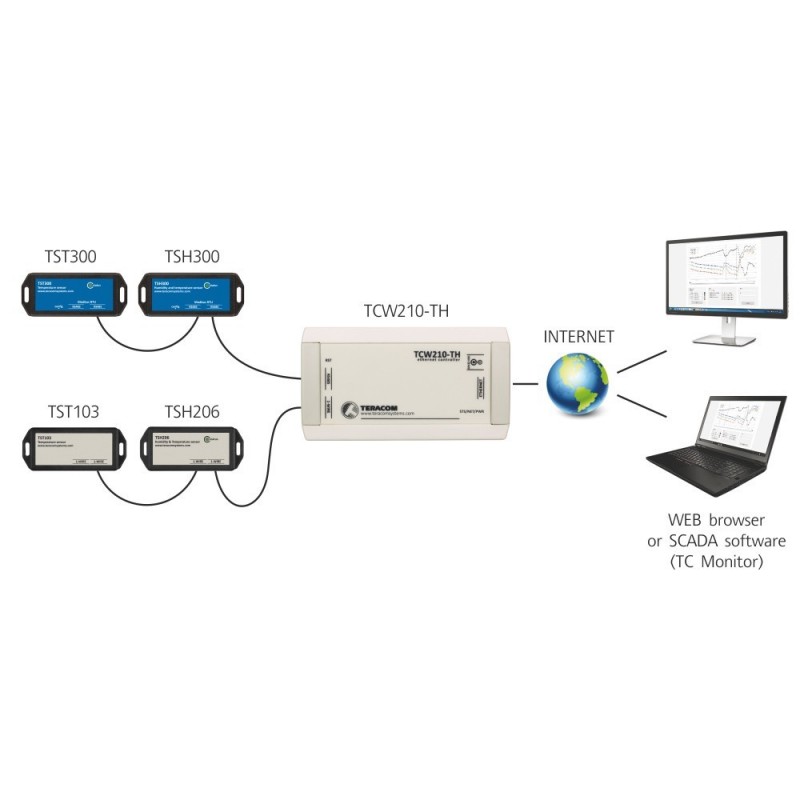

TCW210-TH stöder Teracom temperatur- eller temperaturfuktighetssensorer. Alla kan anslutas antingen till 1-Wire-gränssnitt eller till mer robust industriell RS485. Det maximala antalet sensorer är 8 och det beror på vilket av de två gränssnitten som används.
TCW210-TH kan starta en anslutning (HTTP Post) till dedikerade fjärrservrar med XML- eller JSON-fil. Filerna innehåller aktuella värden för övervakningsparametrar. HTTP-innehåll kan skickas regelbundet eller vid förinställda larmförhållanden.
Standardprotokoll som SNMP, MODBUS/TCP och HTTP/API är också tillgängliga för M2M-applikationer.
TCW210-TH stöder kommunikation med ThingSpeak-servern. Fyra olika parametrar (kanaler) kan bearbetas samtidigt.
Nätadapter - typ av switchläge
110-240 VAC till 12VDC/1,5A
DC-kontakt: 5,5/2,1 mm
1 meter kabel
Temperaturgivare med Dallas-chip - upp till 8 stycken på samma buss
1-trådskommunikation till mätelektroniken
Med kontakt för kaskadkoppling till nästa sensor
±0,5°C noggrannhet från -40°C till +85°C
12 bitars upplösning
Temperaturgivare i lådan
Mycket låg strömförbrukning
Varje enhet har ett unikt 64-bitars serienummer
Temperaturgivare TST300V2 med RS485-gränssnitt
±0,13°C noggrannhet från +20°C till +60°C
14 bitars upplösning
2 x RJ45 för kedjekoppling till nästa sensor
IP20 tätat hölje
Låg energiförbrukning
Modbus adresstabell: se TST300 manual
Logga in på danbit.dk och tryck på DOWNLOADS
MODBUS RTU-gränssnitt
Webbaserad datainsamlarmodul med inbyggd WebServer
Stöder MQTT 3.1.1-protokoll
4 x digital ingång Torr - extern kontakt utan spänning
4 x analoga ingångar med 0 till 10VDC, 0-20mA
4 x kraftfulla reläutgångar med NO/NC-kontakter
RS485-port
MODBUS RTU upp till 24 register (sensorer)
Modbus TCP/IP-stöd
Datalogger med minne för 70 000 loggar
SNMP v3-stöd med fälllarm
4 st. scheman för realtidskontroll av relä
Upp till 24 oberoende larm
Säker e-post
XML/JSON och HTTP API-kommandon för klient-server
Dynamiskt DNS-stöd för DynDNS, No-IP och DNS-O-Matic
NTP-tidssynkronisering
Matningsspänning: 10 - 32VDC - köp PSU
Mått: 145 x 90 x 40 mm
GSM-larm - ENDAST TILL 2G NÄTET
Setup via USB med Windows installationsprogrammet, SMS och HTTP API
två digitala "torr kontakt" ingångar
2 analoga ingångar, 0 - 10VDC - med motstånd kan ändras till ingången
2 mA analoga ingångar, 0 -10VDC eller 0-20mA, 10bit (WEB kontroll)
4 reläutgångar, NO och NC
1-wire ingång för upp till 8 Teracoms sensorer
RS485-gränssnitt för max. 8 Modbus RTU sensorer
datalogger med minne för 70.000 stockar
Ladda upp data till HTTP-servern
SMS-signal till max. 5 mottagare
bevakning för max. 5 mottagare ( SMTP med TLS stöd)
Kontroll av reläutgångar med ringing
12 till 24VDC, 350mA @ 12VDC - förvärv PSU
Kombi sensor för temperatur och fuktmätning
Modbus RTU
2 x RJ45-kontakt -. Med kedjekoppling till nästa modul
RS485 buss till Controller
Upp till 32 enheter kan anslutas Controller
3,0% mätnoggrannhet relativ fuktighet
12 bitars upplösning för fuktmätning
14 bitars upplösning för temperaturmätning
Med monteringsflänsarna
Utmärkt långtidsstabilitet
Varje modul har sin egen ID-kod
Modbus RTU (RS485) relämodul med 4 utgångar
RS-485-gränssnitt som stöder upp till 63 noder
Icke-flyktigt minne som behåller relästatus
LED-indikator för kommunikationsstatus
Spänningsförsörjning: 5 - 28VDC
Watchdog-funktion för kommunikationsförlust
Isolerade reläkontakter
Räkomkopplare: 250VAC / 30VDC 3Amp
Ingen induktiv belastning på reläkontakt
Minne för att spara inställningar
Inbyggt 120 ohm termineringsmotstånd
DIN-skena montering
Firmwareuppdatering via gränssnittet
Mått: 52 x 91 x 59 mm
Drifttemperatur: -20 - +60°C
