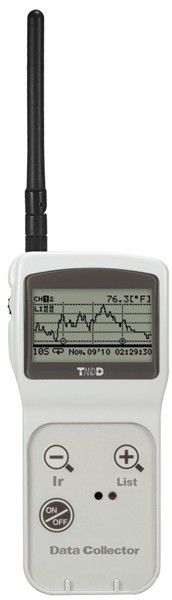

Handdator samlare och programmer för trådlösa T&D-dataloggar av LOG-WL5XX-serien. LCD-grafisk display

RS485 / RS422 / RS232 ledar- Gateway till Meter-Bus slavar (sensorer, ställdon etc.) katalog stöder upp till 100 Meter-Bus mätare (slavar)
MODBUS RTU funktionskoder: 0x03 och 0x04 readdata
Val av seriell port, endast en kan väljas att vara aktiv
Baud rate x 2 (M-buss och COM-port kan väljas med olika hastigheter)
Baud rate M-BUS: 300-2400 bps
 Baud rate COM-port.:. 300-115200 bps
Transparenta data - ingen protokollkonvertering
M-BUS-anslutning, 2-tråd, max 350meter
Vid avstånd upp till 5 km kräver flera M-buss repeatrar
Matningsspänning: 10 - 30VDC, 1,8 - 12Watt
Dimensioner: 122 x 72 x 33 mm
Kopplingsplintar
Arbetstemperatur: -25 - +60°C
DIN-fäste
Robust plast hölje

4 kanal datalogger med display
Externt minne med SD-kortplats
USB-port för PC
Ingång: DC till 100Hz
+/- 0.3 Volt till +/- 24 volt
2ms Log-Interval med 10 Microvolt upplösning
Log-intervaller: 2 ms till 60 minuter
antal log-intervaller: 23
Daisy-Chain 4 x Log-MCR4V
Batteri Operation: 4 dagar till 130 dagar, beroende av loggning
Extern strömförsörjning: Micro-USB-adapter (ej inkl.)

Radio basstation hämtar Log data från loggers
basstation finns en koppling mellan loggar och PC
basstationsdata från 100 trådlösa loggrar
Frekvensband basstation och datalogger är 870MHz
Upp till 150meter - beroende på förhållanden
större avstånd med repeatrar (radio-relästationer)
Överföringar loggdata via GSM 3G GPRS mobilnät
USB-gränssnitt till PC för setup:
Basstation, anslutning docka för uppgifter (Optical)
Protokoll: SMTP (POP före SMTP AUTH (inloggning) FTP, SMS
SMTPS (SMTP över SSL)
Temperatur: -10 - +55°C
Mått: 96 x 66 x 39 mm
Strömförsörjning ingår
Endast till T&D loggers

Wireless Pulse Logger med minne
Max. antalet pulser per mätintervall: 61439 pulser
Max. Frekvens: 3,5 kHz (0.3ms)
Sända mätdata till Data Collector (Base Station) vid 870MHz
Avstånd mellan datalogger och Datahämtning upp till 150 meter
Batteri drift upp till 10 månader vid en uppladdning per dag
Datalogger är inte on-line
16.000 mätningar i minnet med datum och tidsstämpel
Avtagbar extern kopplingsplint. Nära O-ring
Cloud service: TD WebStorage för datainsamlare
LCD-displayen visar strömmätningar
PC mjukvara: verktyg och presentation ingår
Data Logger setup med Data Collector Optiska
Mått: 62 x 47 x 19 mm
Fast antenn: 24 mm
Batteri: LS14250 x 1
