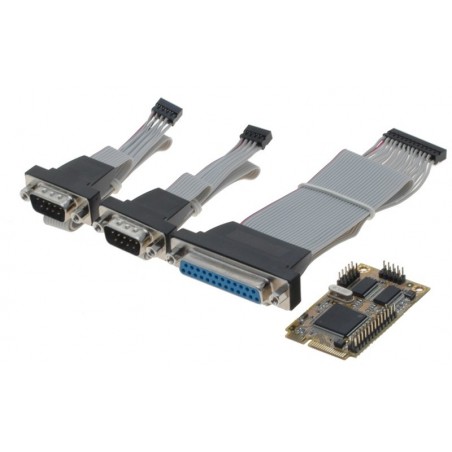

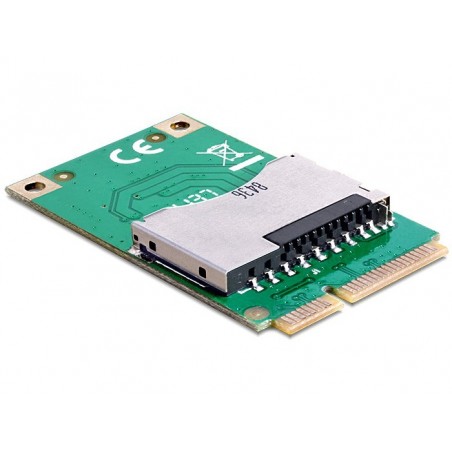

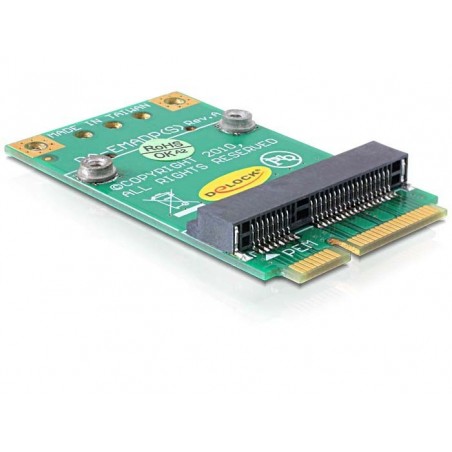

Mini PCI Express (mPCIe)-moduler används för att utöka funktionaliteten i industriella PC, inbyggda system och kompakta PC-lösningar där utrymmet är begränsat. I denna kategori hittar du Mini PCI Express-moduler för bland annat seriella portar (RS232), parallellport, CAN-buss samt olika omvandlare och adaptrar – t.ex. Mini PCIe till SD-kort eller Mini PCIe-omvandlare i full-/halvlängd.

Med en Mini PCI Express-modul kan du enkelt lägga till extra gränssnitt i befintliga system utan att behöva byta hela plattformen. Detta gör mPCIe-kort idealiska för industrimaskiner, automationsanläggningar, transport-/fleet-lösningar, test- och mätutrustning samt specialbyggda inbyggda PC där det ofta redan finns en mPCIe-plats på moderkortet.

Mini PCIe och M.2 – formfaktorer och nyckeltyper

I många nyare system har Mini PCIe ersatts av M.2-socklar. Det är därför viktigt att känna till de mekaniska måtten och nyckeltyperna när man använder adaptrar mellan Mini PCIe och M.2:

• M.2 2242 / 2260 / 2280
  De fyra siffrorna anger bredd och längd i millimeter:

  • 2242 = 22 mm bred, 42 mm lång

  • 2260 = 22 mm bred, 60 mm lång

  • 2280 = 22 mm bred, 80 mm lång

• B-, M- och B+M-key (nyckelspår)
  M.2-moduler har ett eller två “notches” (nyckelspår) som avgör vilka socklar de kan användas i:

  • B-key: Vanligt för SATA, USB och vissa PCIe-banor

  • M-key: Vanligt för NVMe/PCIe x4-lösningar

  • B+M-key: Kombinerad nyckel, så modulen passar i både B- och M-nycklade socklar (med begränsat antal PCIe-banor)

Vid övergång från Mini PCI Express till M.2 används ofta adapterkort som tar hänsyn till både den mekaniska längden (2242/2260/2280) och rätt B-, M- eller B+M-key. På så sätt kan befintliga Mini PCIe-lösningar fortsätta användas i nya systemdesigner med M.2-plats.

Typiska användningsområden för Mini PCI Express-moduler

• Extra seriella portar (RS232/RS422/RS485) för kommunikation med PLC, maskinstyrningar och annan legacy-utrustning

• CAN-bussmoduler för automations- och fordonsapplikationer

• SD- och lagringsadaptrar för datainsamling och loggning

• Omvandlare mellan Mini PCIe, PCIe, M.2 och andra formfaktorer

Vi levererar Mini PCI Express-moduler och relaterade M.2-lösningar för professionella och industriella applikationer. Kontakta vår tekniska försäljning om du har frågor kring val av Mini PCIe- eller M.2-modul, eller om du saknar en specifik adapter till din lösning.
