Överspänningsskydd - INTE galvanisk isolering

Överför PoE

Standard RJ45-portar – Stöder Cat5-, Cat5e-, Cat6- och Cat7-kontakter.

Fullständigt 8-poligt skydd – Säkerställer stabil strömförsörjning och dataöverföring till PoE-enheter.

Högkvalitativa komponenter – Premium överspänningsskyddselement förlänger livslängden till cirka fem år.

Låg insättningsförlust – Mindre än 0,2 dB, vilket bibehåller högkvalitativ nätverkssignalöverföring.

Standard skrivbordsinstallation – Utformad för enkel och stabil placering

Hållbart aluminiumhölje – Förbättrar värmeavledning och brandmotstånd

IP67 vattentäthetsklassning – Ger utmärkt skydd mot damm, vatten och tuffa miljöförhållanden.

Överspänningsskydd för gigabitnätverk

Transientskydd

Accepterad spänning på nätverket: 48 volt

Maxspänning på nätverket: 60 volt

Svarstid: <25 nanosekunder

Insättningsförlust: 0,2 dB

Temperatur: -40 till +80°C

DIN-monterad

Överspänningsskydd - INTE galvanisk isolering

INTE FÖR POE - Max DC är 20VDC!!

Standard RJ45-portar – Stöder Cat5-, Cat5e-, Cat6- och Cat7-kontakter.

Fullständigt 8-poligt skydd – Säkerställer stabil strömförsörjning och dataöverföring till PoE-enheter.

Högkvalitativa komponenter – Premium överspänningsskyddselement förlänger livslängden till cirka fem år.

Låg insättningsförlust – Mindre än 0,2 dB, vilket bibehåller högkvalitativ nätverkssignalöverföring.

Standard skrivbordsinstallation – Utformad för enkel och stabil placering

Hållbart aluminiumhölje – Förbättrar värmeavledning och brandmotstånd

IP67 vattentäthetsklassning – Ger utmärkt skydd mot damm, vatten och tuffa miljöförhållanden.

Arbetsspänning Un (V) 6/12

Begränsningsspänning upp (V) 20

Normal urladdningsström in (kA) 5

Maximal urladdningsström Imax (kA) 10

Svarstid (ns) 1

Insättningsförlust (dB) ≤0,2

Överföringshastighet (bit/s) 1000M

Arbetstemperatur -40℃～+80℃

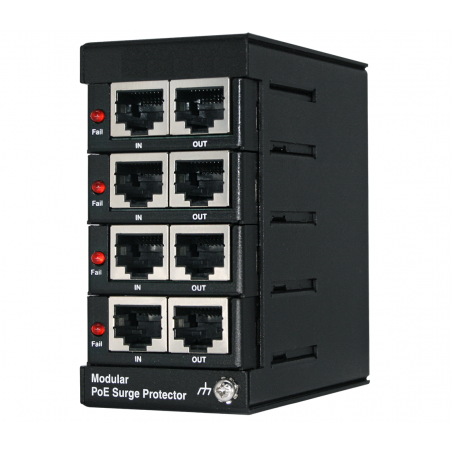

Modulär design för enkelt byte
Stöder 10M/100M/1G/2,5Gbps Ethernet
Stöder 802.3af / 802.3at / 802.3bt / UPoE
Skyddar 8 ledningar av nätverkskabel, inklusive PoE
Skyddar upp till 20KV / 10KA våg
Felindikator LED
Drifttemperatur från -40°C till 85°C
DIN-skena montering

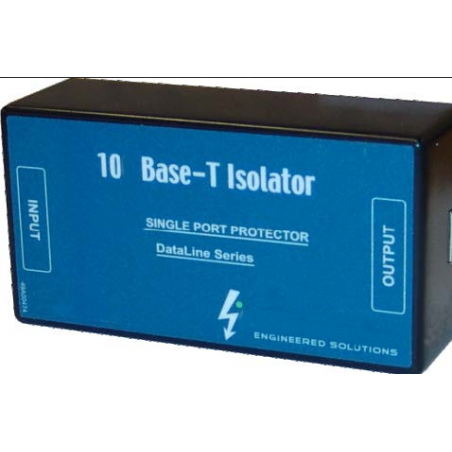

Isolator för upp till 80mbit nätverkshastighet
1 port
1 x RJ45 hona
1 x ½meter kabel med RJ45 han
12KV Isolationsspänning.
Kan inte överföra PoE

Surge Protection till Gigabit Network
Max. Arbetsspänning på rad: 48V
2kv Impulsskydd (10/700 Micro Sec)
Tabfaktor: 0.2db
Mått: 112 x 38 x 30 mm

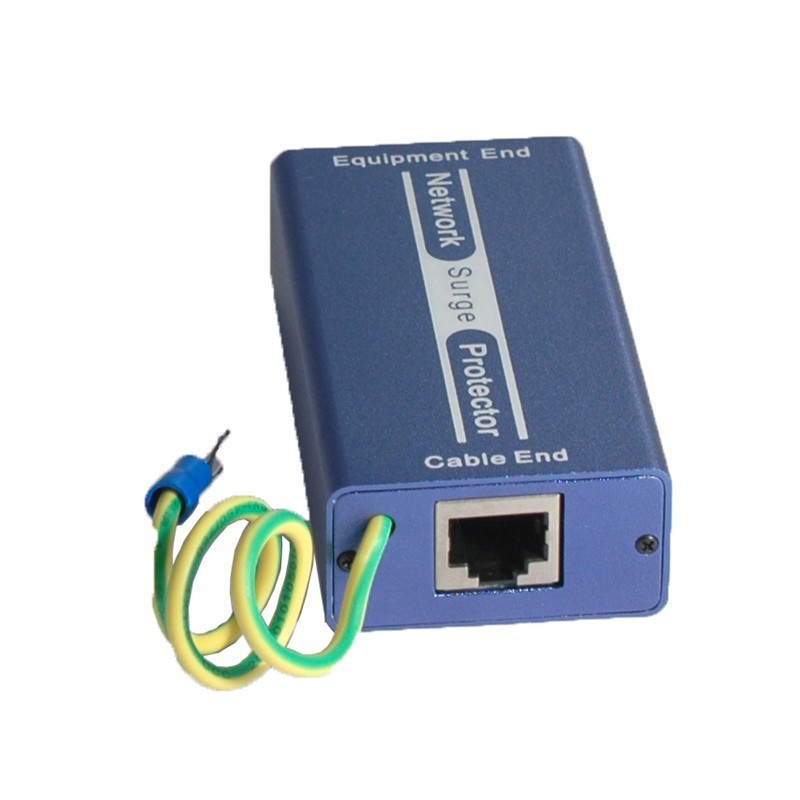

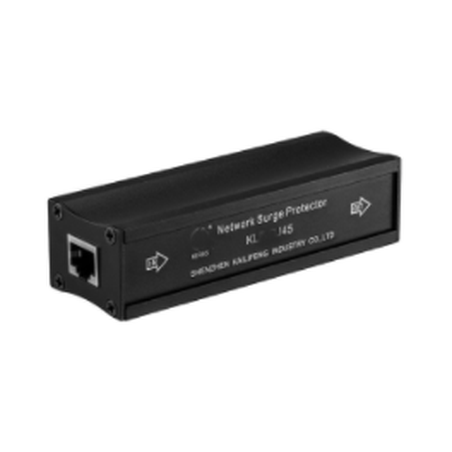

Surge Protection för 10/100 / 1000MBit nätverk
Genomgång spänning: 5V / 300mA
Tap: Mindre än 0,2dB
2 x RJ45 hona (in / ut)
Skyddad PIN: 1 - 8 (data)
Begränsad starter vid 15V
Max transient-ström: 5 - 15k Amp
Driftstemperatur: -40 - +70°C
Fukt: Mindre än 90% RH
Mål: 112 x 38 x 30 mm
vikt: 150g
Jordkabel på mer än 2,5 kVmm måste vara kortare än 1 meter
Jordmotstånd måste vara mindre än 4 ohms
Ingenting kan skydda mot en direkt blixtnedslag

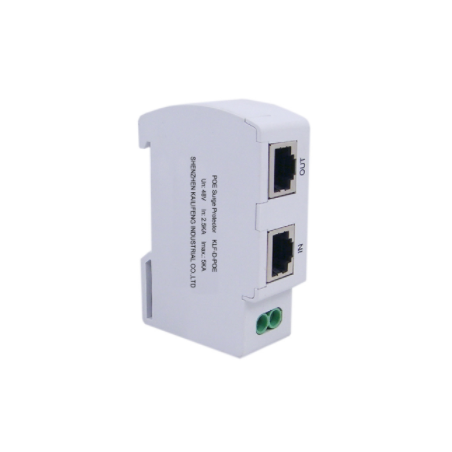

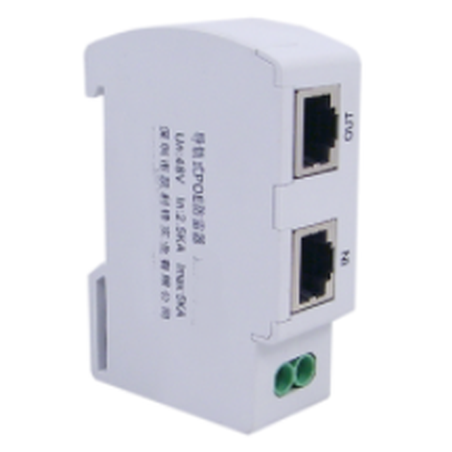

PoE överspänningsskydd för 10/100/1000Mbit nätverk
Stöder PoE-spänning 48VDC / 40Watt
Nominell urladdning: 2,5kA, max 5kA (8/20myS)
Svarstid: mindre än 1ns (nano-sekund)
Överföringsförlust: under 0,2dB
2 x RJ45 hona (in/ut)
Skyddat stift: 4/5, 7/8 (strömförsörjning + data), 1 - 8 (data)
Drifttemperatur: -40 - +70°C
Luftfuktighet: mindre än 90 % rh
Mått: 93 x 55 x 35 mm
Vikt: 73g
DIN fäste
Jordkabel på mer än 2,5kv måste vara kortare än 1 meter
Jordkabeltjocklek: Min. 2,5 kvm
Jordmotståndet måste vara mindre än 4 ohm
Ingenting kan skydda mot ett direkt blixtnedslag

RJ45 två RJ45 åska Protector (IP endast) Review åska Protector skydda två blixtar överspänning
Spänningsöverspännings och elektrostatisk urladdning.
Maximal urladdningsström 10kA
Aluminium Case med två RJ45 port

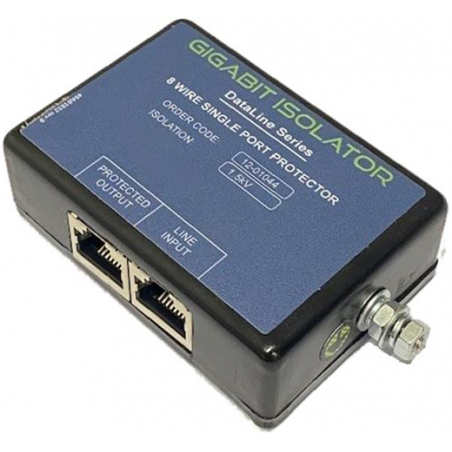

Isolator för 1000 Mbit nätverk, en port
Isolering på alla 4 par.
Transientskydd - Kom ihåg jordanslutningen (skruv)
2 x RJ45 hona
Max. Urladdningsström (fin LL): 40A (8/20 mikrosek.)
Max. Urladdningsström (grov LE): 2,5 kA (8/20 mikrosekunder)
Restspänning: <5V (1,2/50 mikrosekunder)
Hi-Pot (Pri till Sec) isolering: 1500Vrms, 1mA, 60 sekunder
Kan inte överföra PoE
Mått: 72 x 50 x 25 mm

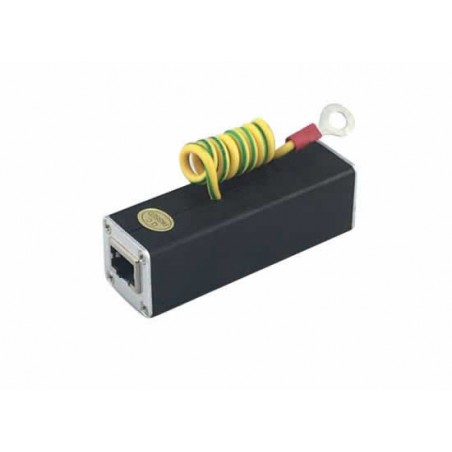

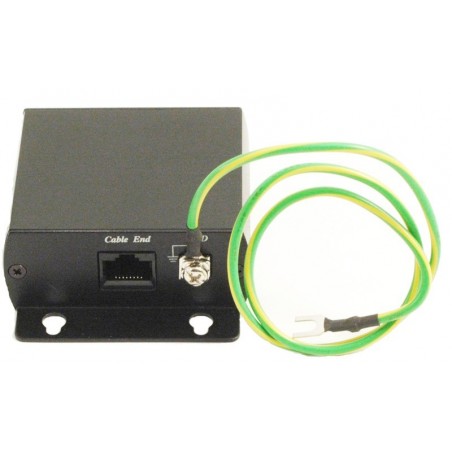

Transient skydd för 10/100 Mbps nätverk

4 kV till jord.

2 x RJ45 hon

Jordledning skall anslutas.

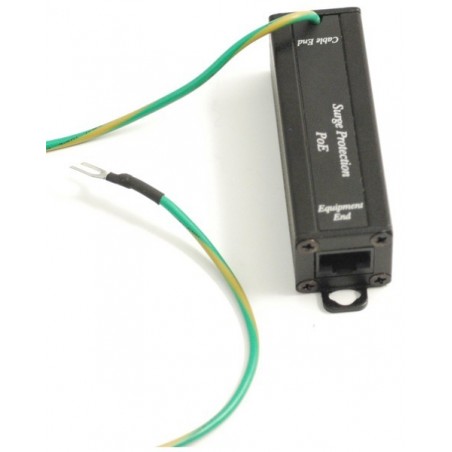

Övergående skydd för 10/100Mbit nätverk. 4kV till jord.
Sänder PoE-spänning.
2 x RJ45 hona.
Jordledning måste anslutas.

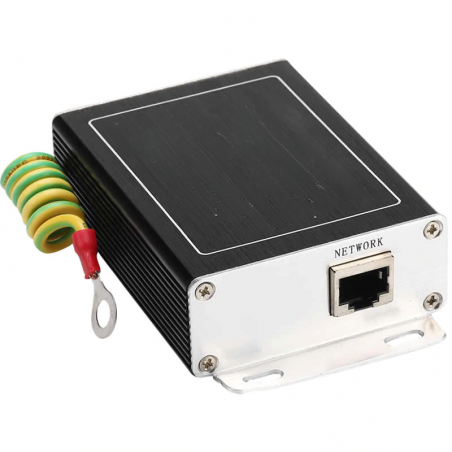

Övergående skydd för 10/100/1000 Mbit-nätverk

10kV till jord.

2 x RJ45 kvinnlig.

Jordledning bör anslutas.
