Seriell portomvandlare med PoE

2x 3-tråds RS-232-port

Stöder baudhastighet upp till 115200 bps

Paritetsalternativ: Ingen, Udda, Jämn, Mark, Mellanslag

Databitkonfigurationer: 5, 6, 7, 8

Stoppbitsalternativ: 1, 2

Driftstemperatur: -25 ~ +75 °C

Luftfuktighet: 10 ~ 90 % RF, icke-kondenserande

32-bitars ARM-processor

Mått: 52 mm x 27 mm x 95 mm

Strömingång: 12–48 VDC

Strömförbrukning: 0,07 A vid 24 VDC

Plasthölje med DIN-skenemontering

RS232 optisk isolator, BR upp till 57,6k
Optisk isolering: 2500 konstant, 7,5 kV överspänning
DB9 hane och DB9 hona
Drivs från RS232 styrsignalkanalerna TXD, RTS, DTR

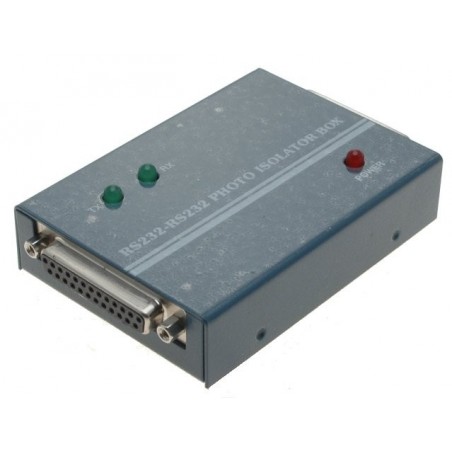

Läge: Asynkron, Dubbel duplex, transparent data

Max. överföringshastighet 115 kb/s
överförda signaler fulla RS232 - RxD, TxD, RTS, CTS, DSR, DTR, DCD, RI
optisk indikering RxD, TxD
max. linjelängd 15 m
kontakt RS232 - PC sida D - SUB 25 pin F
kontakt RS232 - DEVICE D - SUB 25 pin M
kontakt strömförsörjning 1,3 mm plugg
optisk separation - optokopplare 2,5 kV
galvanisk separation - DC/DC-omvandlare 1 kV
överspänningsskydd (mjukt) - matning 600W 10/1000us
strömförsörjning +9 till 30V DC
ingångsförsörjning max. 1,2 W
dimension 91 x22 x 54 mm

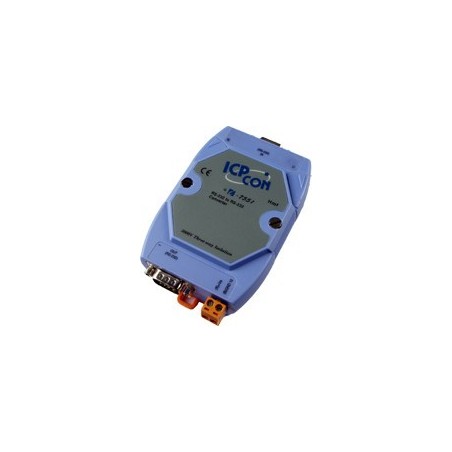

RS232 galvanisk isolator, 3000VAC
Med dubbel DC-DC-omvandlare, ger isolering på båda sätten.
Överför Tx, Rx, RTS och CTS eller DSR och DTR (valda)
Upp till 115 kbit / s
inngång: DB9 hona, utgång: DB9 hane
10-30VDC, skruvplint och DIN-skena

RS232 galvanisk isolator, 2500VAC

Sänder Tx, Rx, RTS och CTS

Upp till 115 kbit/s

Ingång: DB9 hona, utgång: DB9 hane

RX, TX, ON-indikator

12VDC / 100mA (-12V, +gnd)

Strömförsörjning ingår (3,5/1,3 mm)
