Vad är ett nullmodem?

Ett nullmodem är en seriell kabel som möjliggör anslutning av två dataterminalutrustningar (DTE-enheter), såsom datorer, terminaler eller skrivare, utan att använda modem. Detta uppnås genom att korsa sändnings- (TX) och mottagningsledningarna (RX) i kabeln, så att data kan överföras direkt mellan enheterna. I många fall korsas även styrsignaler som RTS (Request to Send) och CTS (Clear to Send) för att...

Vad är ett nullmodem?

Ett nullmodem är en seriell kabel som möjliggör anslutning av två dataterminalutrustningar (DTE-enheter), såsom datorer, terminaler eller skrivare, utan att använda modem. Detta uppnås genom att korsa sändnings- (TX) och mottagningsledningarna (RX) i kabeln, så att data kan överföras direkt mellan enheterna. I många fall korsas även styrsignaler som RTS (Request to Send) och CTS (Clear to Send) för att säkerställa korrekt kommunikation.

Skillnaden mellan ett nullmodem och ett modem

En vanlig modemkabel ansluter en dator till ett modem, som sedan ansluter till en annan enhet via en telefonlinje eller ett nätverk. En nullmodemkabel används däremot för direkt anslutning mellan två datorer eller andra DTE-enheter utan ett modem emellan.

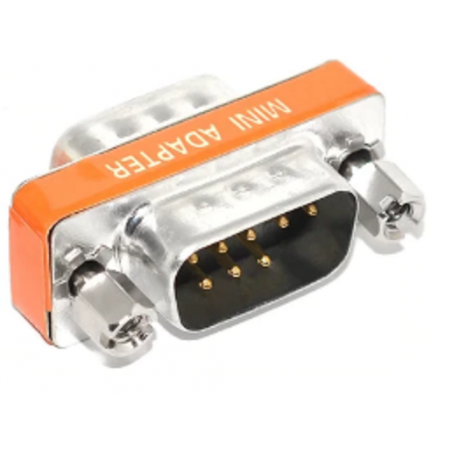

Är ett nullmodem samma sak som en gender changer?

Nej. Även om en nullmodemadapter kan se ut som en gender changer, fungerar den på ett annat sätt. En gender changer ändrar endast könet på en kontakt (t.ex. från hane till hona), medan en nullmodemadapter omdirigerar ledningarna så att sändning (TX) och mottagning (RX) korsas, precis som i en crossover-kabel.

Vad används ett nullmodem till?

Nullmodemkablar användes tidigare för filöverföring mellan datorer och fjärrstyrning av system. Även om moderna nätverk som Ethernet har ersatt många av dessa funktioner, används nullmodem fortfarande i specialiserade applikationer, inklusive:

- Kommunikation med industriell utrustning

- Anslutning till äldre hårdvara såsom POS-terminaler eller laboratorieutrustning

- Testning och felsökning av seriella anslutningar

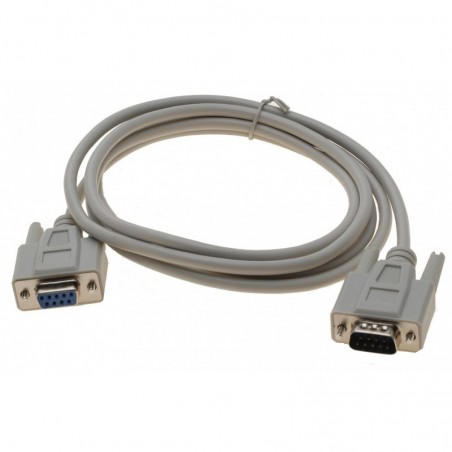

Hur identifierar man en nullmodemkabel?

En nullmodemkabel kan skiljas från en vanlig seriell kabel genom att undersöka hur ledningarna är kopplade:

-Nullmodemkabel: TX (pin 2) är kopplad till RX (pin 3) och vice versa

-Vanlig seriell kabel: Alla pinnar är direktkopplade (1:1)

Begränsningar med nullmodemkablar

- Maximal kabellängd: Vanligtvis upp till 25 fot (cirka 7,6 meter), vilket är betydligt kortare än Ethernet- eller fiberanslutningar.

- Begränsad hastighet: Nullmodemkablar förlitar sig på seriella kommunikationsprotokoll, vilket gör dem långsammare än moderna nätverksanslutningar.

- Flödeskontroll: Enkel nullmodemkommunikation fungerar endast om flödeskontroll inte krävs. När datamängden överstiger enheternas kapacitet kan anslutningen bli instabil.

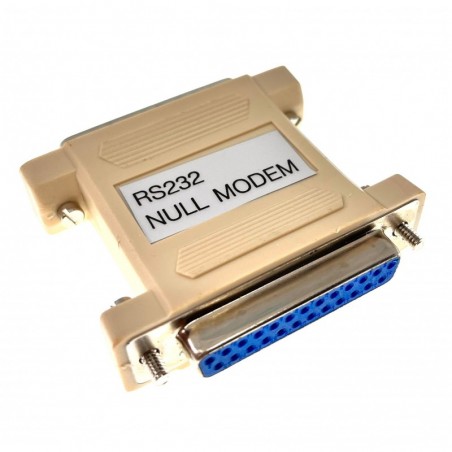

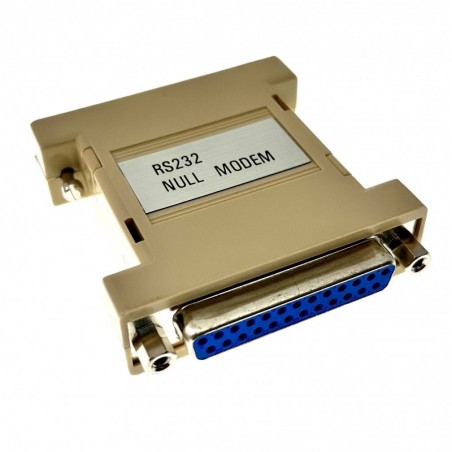

Behövs en nullmodemadapter?

En nullmodemadapter kan vara nödvändig om två enheter endast har standard seriella portar och behöver anslutas utan ett modem eller nätverksinfrastruktur. I många fall är detta en billigare och enklare lösning än att uppgradera till Ethernet eller USB.

En nullmodemkabel används för en crossover-seriell anslutning (RS232) mellan två DTE-enheter (dator, terminal, skrivare osv.). Namnet kommer från användningen av RS232-kablar för att ansluta två fjärrskrivarmodem för kommunikation.

RS232-standarden definierar en asymmetrisk kommunikationsanslutning mellan två enheter, där den ena är en DTE och den andra en DCE. Med en nullmodemanslutning korskopplas sändnings- och mottagningsledningarna. Beroende på syftet kan en eller flera handskakningssignaler också korskopplas. Flera olika kabelkopplingar existerar eftersom en nullmodemanslutning inte omfattas av RS232-standarden.
